踏板式风扇传动齿轮杆结构设计

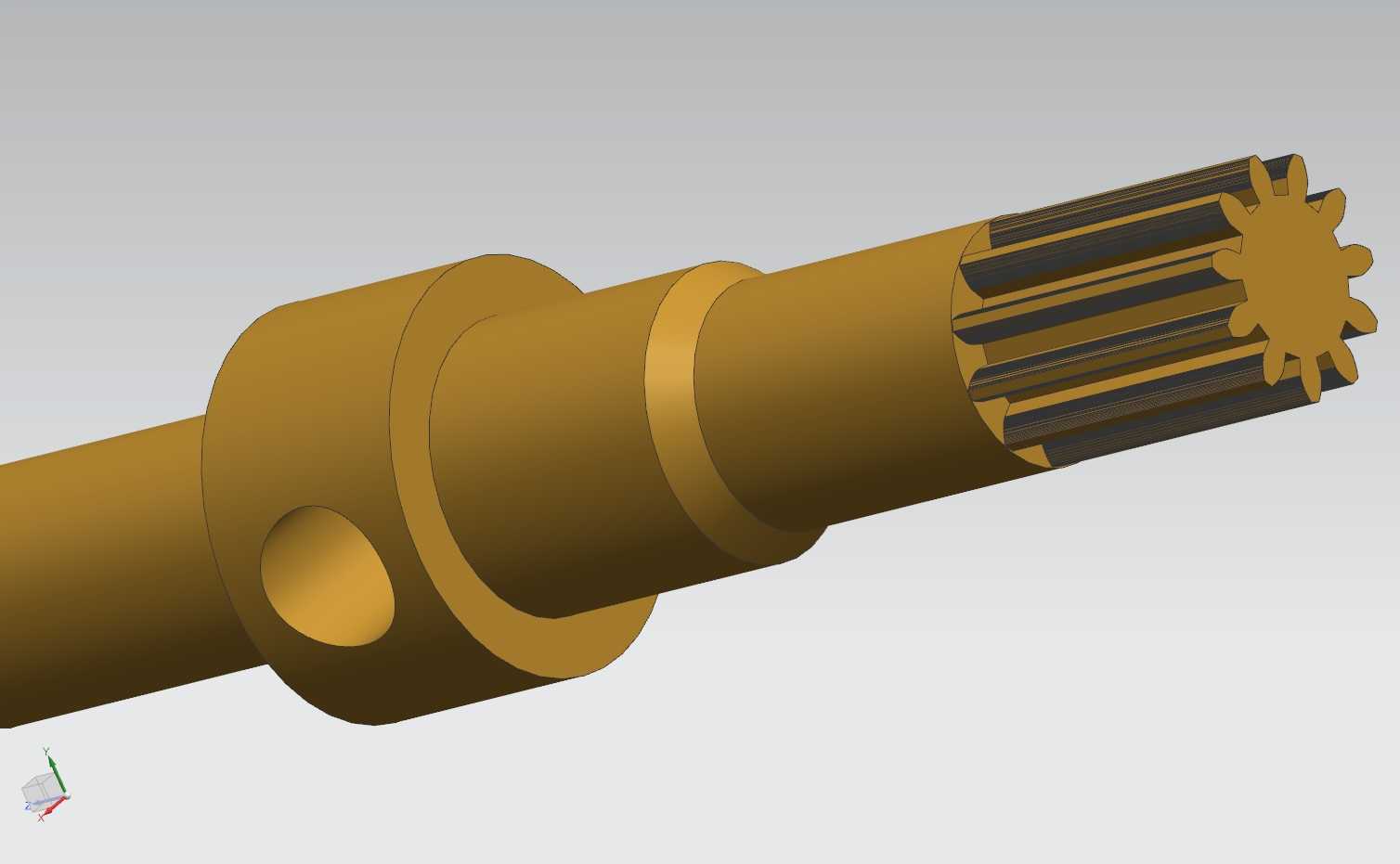

　　这款齿轮杆是踏板式风扇动力传递路径中的核心传动零件，主要承担脚踏输入动力向风扇叶轮端的扭矩传递功能，在无电力供应的场景下，依靠人力踩踏踏板产生的往复动力，通过该零件的齿轮啮合结构转化为旋转扭矩，最终驱动风扇扇叶转动实现送风。从结构设计来看，零件整体为阶梯轴式布局，一端加工有外啮合直齿结构，齿形参数匹配对应传动齿轮的模数与压力角，保证啮合过程中传动平稳，无明显卡滞或侧隙过大问题；轴身设置多段不同直径的轴肩，分别对应轴承安装位、轴向定位面以及动力输入连接位，其中靠近齿轮端的两道环形轴肩，主要用于限制轴承的轴向窜动，保证齿轮啮合的中心距始终处于设计公差范围内，避免长期运转后出现齿面偏磨。轴身中部加工的径向通孔，用于连接踏板端的连杆机构，

　　孔位的位置度公差经过严格校核，保证踩踏过程中连杆的作用力能够顺畅传递到轴体，不会出现额外的侧向弯矩导致轴件变形。设计过程中，优先考虑了零件的受力分布特性，齿轮端的齿部采用等模数等齿厚设计，匹配小模数传动的载荷需求，轴身各段的直径过渡处均设置了圆角卸荷结构，避免应力集中导致的轴件疲劳断裂，尤其是径向孔的孔口位置，做了倒角处理，减少连杆销轴装配时的刮蹭，同时降低孔口边缘的应力集中系数。安装边界方面，该齿轮杆的两轴承安装位同轴度控制在0.02mm以内，保证装配后轴件转动灵活无卡滞，齿轮段的齿顶圆直径与相邻传动件的中心距严格匹配，确保啮合重合度处于合理区间，既不会因为重合度过小导致传动冲击，也不会因为重合度过大出现装配干涉。

　　轴身的总长度适配踏板式风扇的壳体内部安装空间，各轴段的长度尺寸对应壳体内部的轴承座、限位槽的安装位置，装配后轴向窜动量控制在0.1mm以内，不需要额外添加调整垫片即可满足装配要求。实际应用中，这类齿轮杆除了踏板式风扇外，也可适配其他小型人力驱动的传动设备，作为动力输入与扭矩传递的中间连接件，其结构设计兼顾了加工工艺性与使用可靠性，轴类主体可采用常规车削加工完成，齿部可采用滚齿工艺加工，径向孔可通过钻削加工成型，整体加工难度低，适合批量生产，零件的表面粗糙度要求根据不同功能位做了区分，轴承安装位的粗糙度要求更高，保证与轴承内圈的配合紧密，齿面的粗糙度满足啮合传动的减摩需求，非配合面的粗糙度要求适当放宽，兼顾加工成本与使用性能。
