150磅级Garlock Flexseal法兰密封垫片

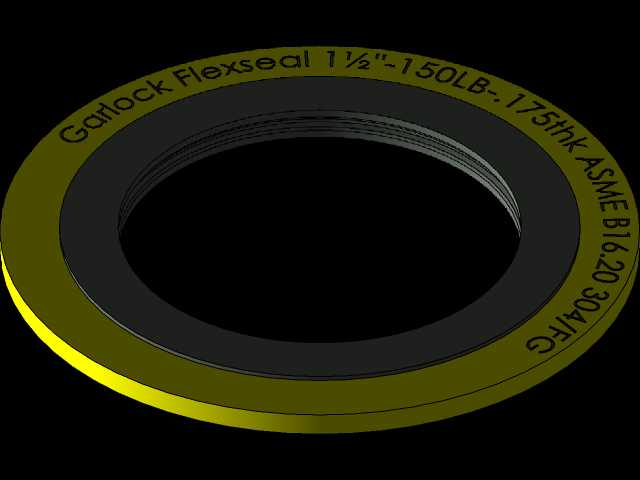

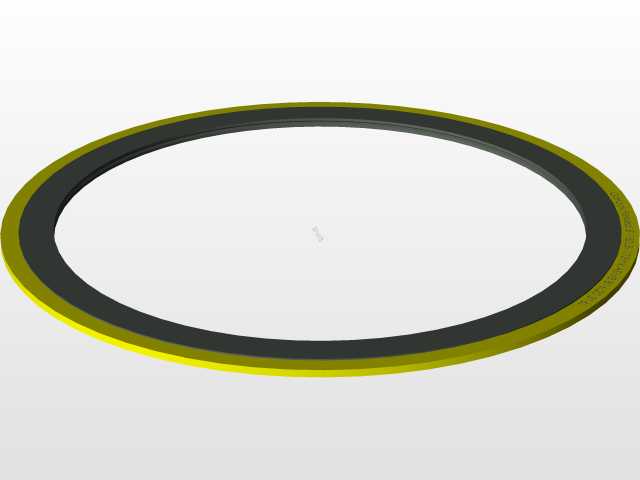

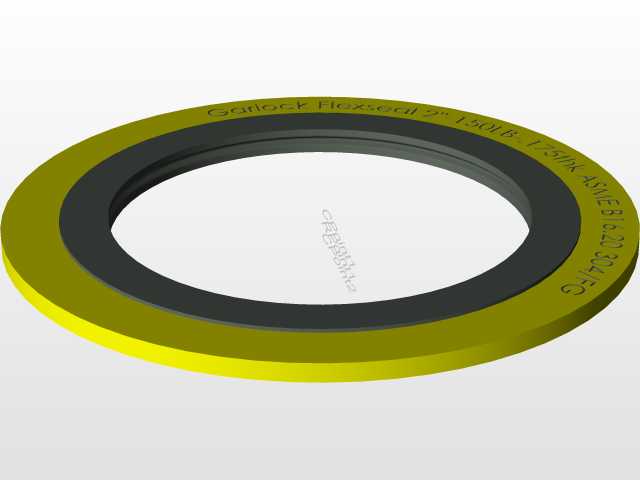

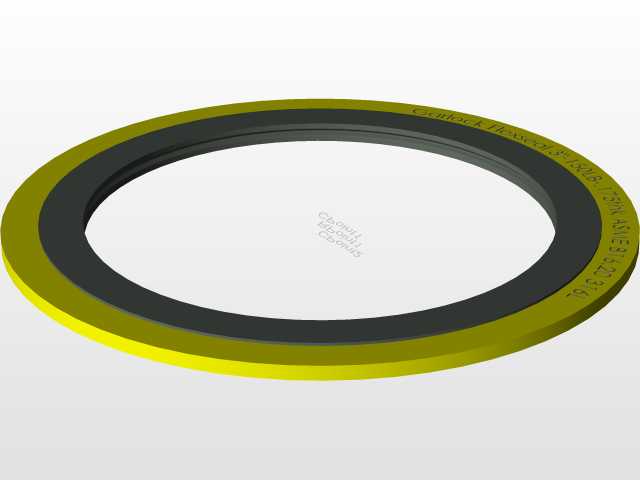

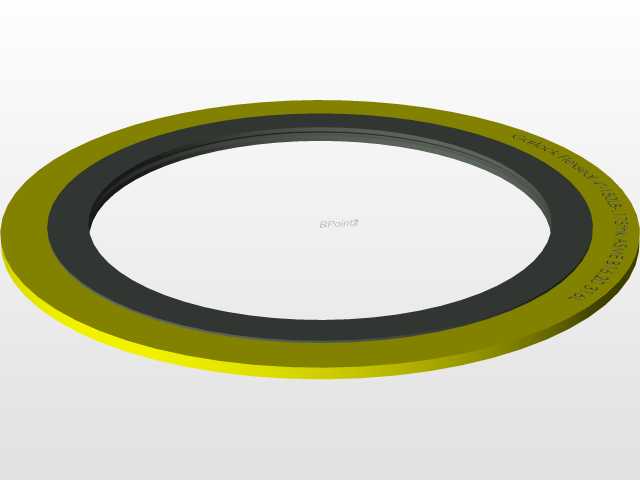

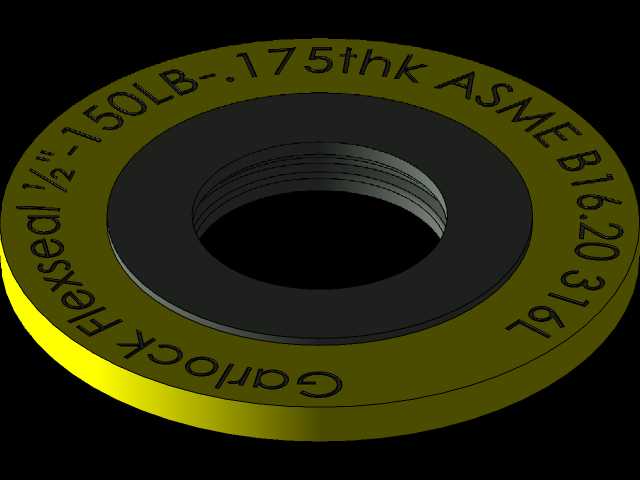

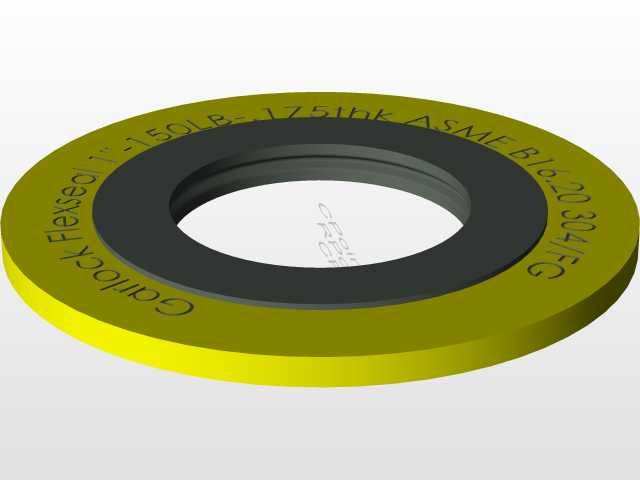

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰连接是最常用的可拆卸管路连接形式，而法兰垫片作为法兰连接副中核心的静密封元件，其密封性能直接决定整个管路系统的运行可靠性，一旦出现密封失效，轻则引发介质跑冒滴漏，重则导致系统停机、介质泄漏引发安全隐患。这款适配150磅级法兰的Garlock Flexseal垫片，是针对中低压管路法兰连接场景开发的密封元件，可适配水、油品、低压蒸汽、常规腐蚀性化工介质等多种输送工况，覆盖从半寸到常规通径的150LB法兰安装需求。从结构设计来看，该垫片采用带定位内环的整体成型结构，内环厚度控制在0.175英寸，安装时内环可嵌入法兰密封面的内圈位置，

　　既能够避免垫片在法兰压紧过程中出现向内过度变形被挤入管路流道的问题，也能在管路存在短时压力波动、介质冲蚀的工况下，对垫片主体形成支撑保护，延长密封件的使用寿命。垫片的密封面区域采用均匀厚度设计，压紧时可在法兰螺栓的预紧力作用下，充分填补法兰密封面的微观加工凹凸缺陷，在较低的预紧力下即可实现可靠密封，降低法兰连接的螺栓载荷要求，避免因预紧力过大导致法兰变形或者垫片压溃。在安装边界适配方面，该垫片严格遵循ASME B16.20标准中150磅级法兰的密封面尺寸要求，垫片外径与法兰密封面的外圈尺寸精准匹配，安装时无需额外调整定位，可直接对齐法兰螺栓孔完成放置，不会出现垫片偏移、局部压不实的问题，适配突面、全平面等常见的中低压法兰密封面形式。

　　不同于普通非金属平垫片，该款垫片的材质适配性更强，可在-40℃到200℃左右的工作温度区间内保持稳定的密封回弹性能，即使管路存在小幅的温度变形、法兰面轻微错边，也能依靠自身的回弹补偿能力维持密封效果，不会因为管路的小幅位移出现密封失效。在实际工程选型中，这类垫片常被用于循环水管路、低压工艺物料管路、公用工程压缩空气管路的法兰连接位置，相比传统的橡胶垫片、石棉垫片，其抗老化性能、抗介质侵蚀性能更优，长期运行下的密封衰减率更低，可有效减少管路运维过程中法兰密封点的泄漏检修频次。建模过程中严格还原了垫片的内环结构、密封面厚度以及表面标识细节，可直接用于管路系统的装配干涉检查、法兰连接副的装配模拟，也可作为管路BOM配置中的标准密封元件模型调用，帮助设计人员在管路三维布局阶段提前核对密封件的安装空间，避免后期施工中出现垫片与法兰结构干涉、尺寸不匹配的问题。
