微型红外反射式循迹检测传感模块

　　这款微型反射检测模块在小型移动机器人、自动化分拣线的边缘识别场景中有着极高的适配性，核心采用一对红外发射管与光电晶体管配对的检测架构，通过发射红外光束并接收被测表面反射的光强信号，输出对应电平来判定表面色差或边界位置，最典型的应用就是教育类竞赛机器人的线路循迹功能，也可用于小型输送设备上的物料到位检测、工位边界识别等场景。模块整体外形控制在0.5英寸×0.3英寸的极小尺寸范围内，板体采用FR-4基材制作，表面做沉金工艺处理提升焊盘抗氧化能力，板载三个标准安装孔位，其中大孔径安装孔适配M2规格螺丝固定，两个小孔可配合铜柱做垫高安装，安装时需注意检测端面与被测表面的间距控制在3-8mm区间内，过远会导致反射光强不足出现检测误判，

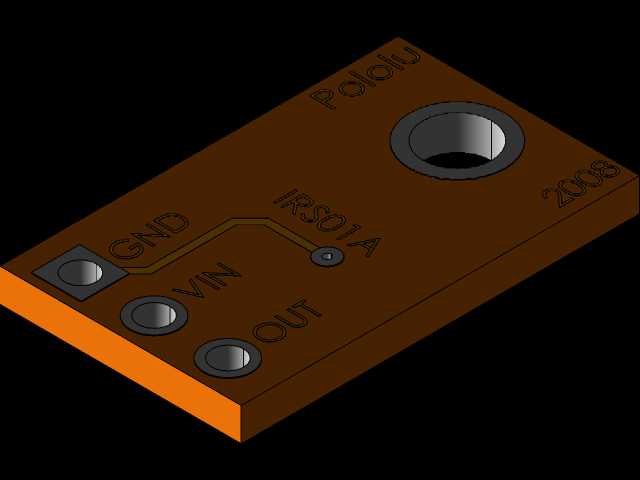

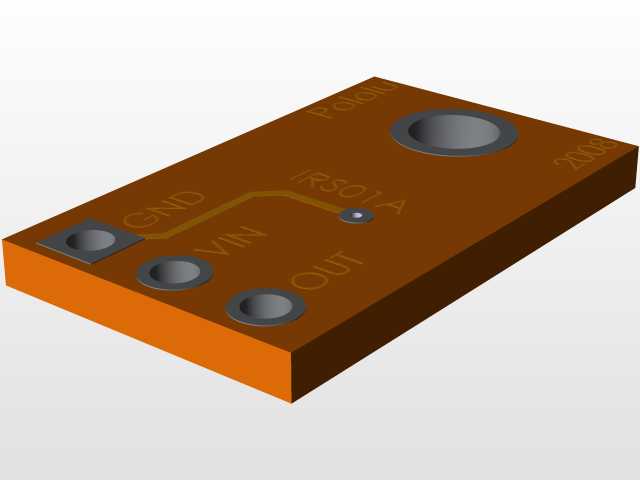

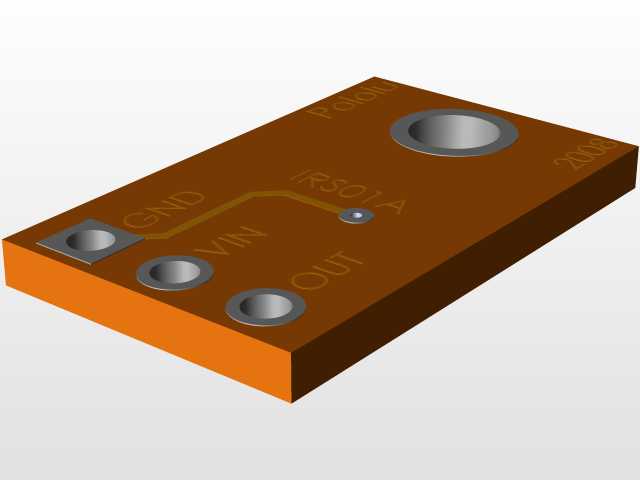

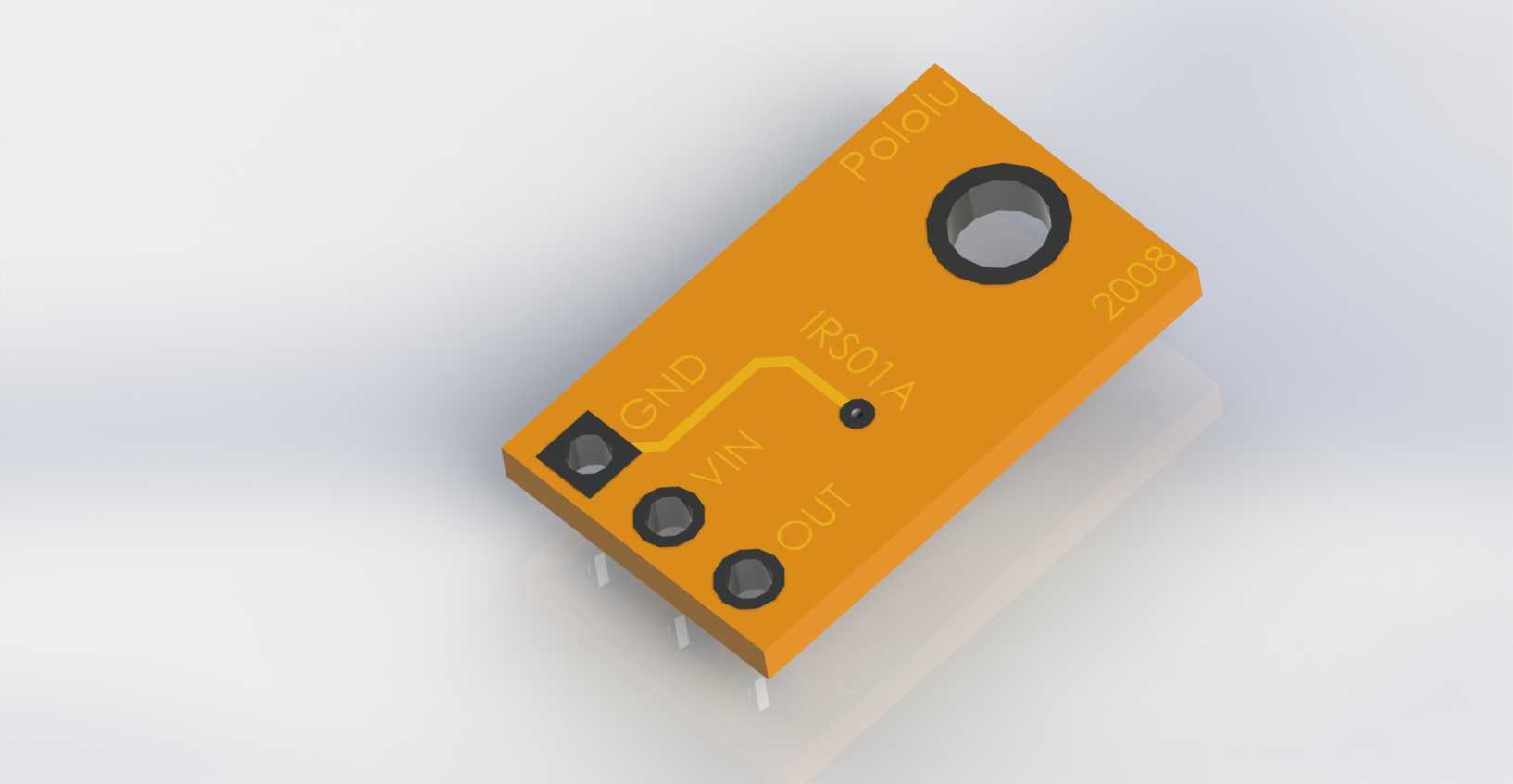

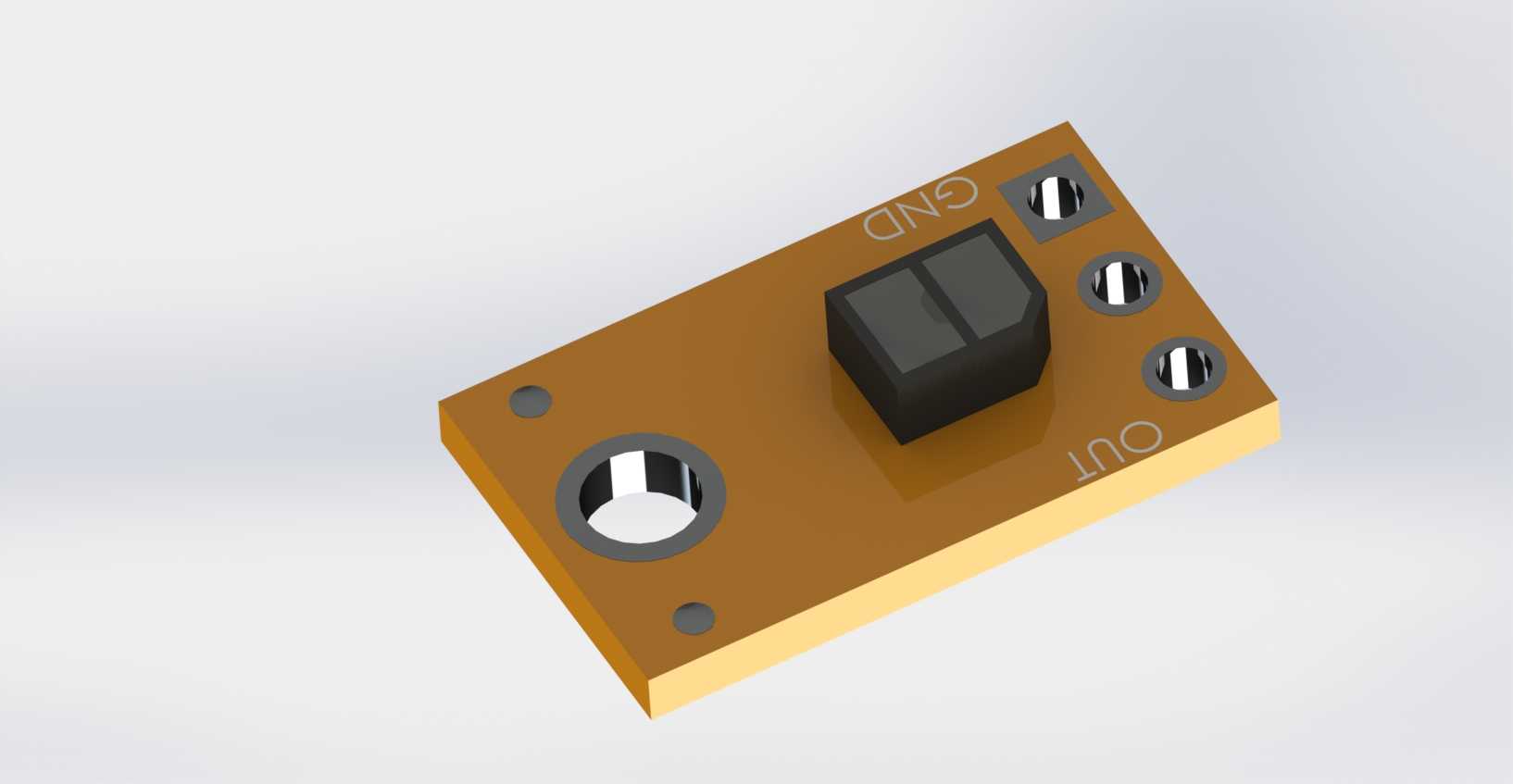

　　过近则容易被表面凸起剐蹭损坏发射接收管。设计阶段充分考虑了嵌入式安装的空间冗余，所有元器件均采用贴片封装布局，核心的红外对管做了黑色遮光胶套隔离，避免发射端光线直接串入接收端造成基线漂移，板上丝印清晰标注了电源、地、信号输出引脚定义，接线时无需额外查阅手册即可完成快速接线，输出端可直接连接单片机IO口，无需额外搭建信号放大电路，简化了外围电路设计。在实际选型使用时，该模块对黑白反差表面的检测灵敏度最高，对于哑光黑色线路与白色底板的循迹场景，检测响应时间可控制在毫秒级，完全满足小型移动机器人1m/s以内行进速度的检测需求，模块本身的工作电压覆盖3.3V到5V区间，可兼容绝大多数常用的嵌入式控制板供电标准，无需额外做电平转换。建模过程中完整还原了板体的层叠结构、安装孔的倒角细节、对管的遮光罩外形以及板上丝印的字符标识，安装孔位的位置公差控制在0.1mm以内，可直接导入整机装配体中做干涉检查，无需二次调整尺寸。
