多色拼接球形齿轮传动构件设计

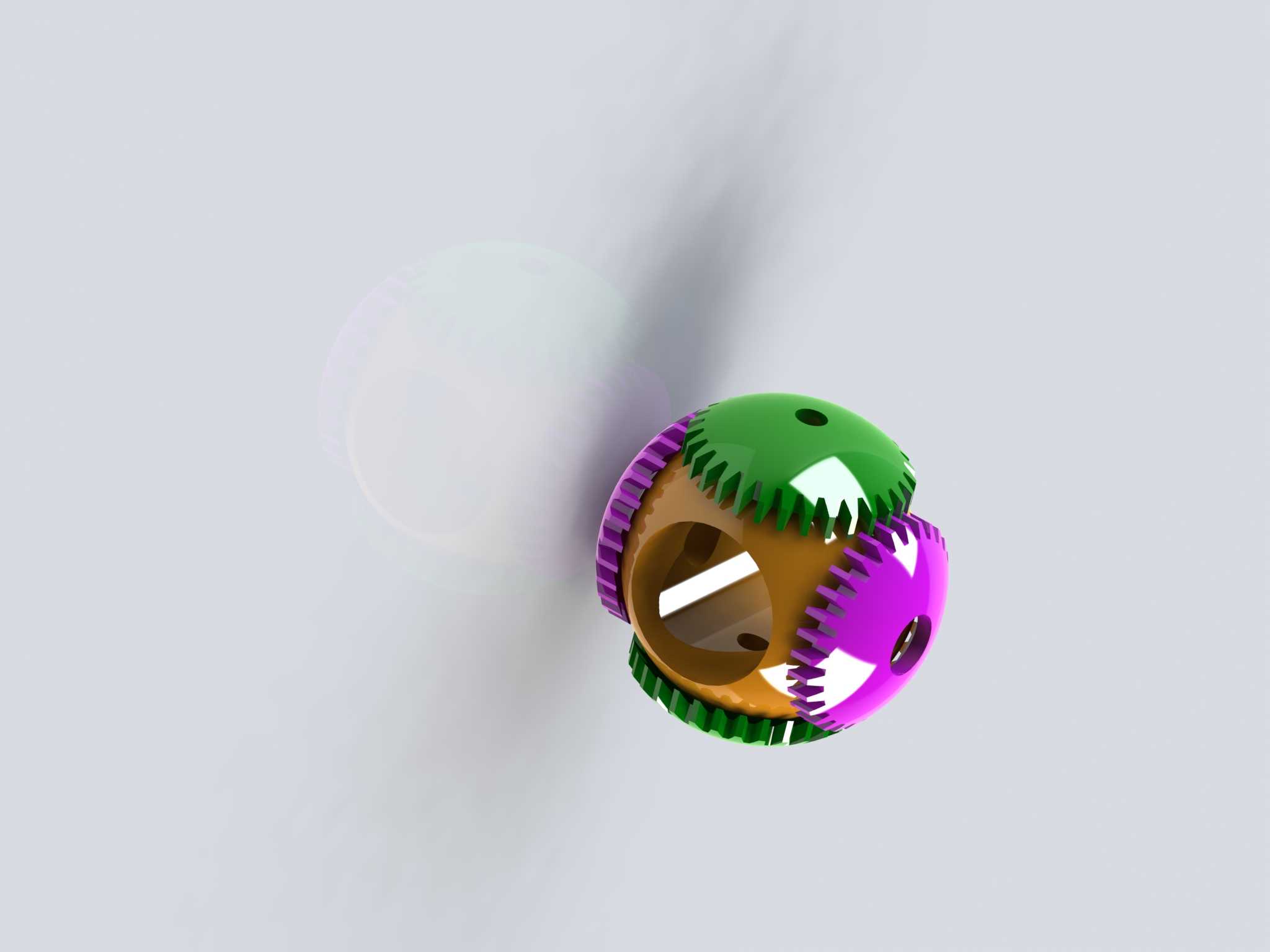

　　这款球形齿轮传动构件，突破了传统圆柱齿轮、锥齿轮仅能在固定轴交角下传递动力的局限，可实现空间多自由度的运动传递，在多关节工业机器人腕部结构、精密医疗器械操作端、特种万向传动装置中有着不可替代的应用价值。从结构设计逻辑来看，构件采用分瓣式拼接的球面齿形结构，不同色彩区分的瓣块分别对应独立的齿圈单元，每个齿瓣上的轮齿沿球面法线方向排布，齿形经过修形处理，可保证多齿同时啮合时的接触应力均匀分布，避免球面传动中常见的齿端卡滞、啮合间隙不均问题。设计过程中优先考虑了安装边界的适配性，球体中心预留的贯通安装孔可直接穿设传动轴或走线通道，孔壁做了定位止口设计，可与标准轴系零件实现无额外转接的直接装配，

　　整体球面的齿顶圆直径控制在常规小型传动机构的安装尺寸区间内，无需对原有设备的安装腔体做大规模改造即可完成替换适配。不同于常规球形齿轮的整体式加工方案，分瓣拼接的结构可根据实际传动需求，灵活调整参与啮合的齿瓣数量，适配不同轴交角、不同传动比的使用场景，比如在两轴垂直交错传动时可仅保留两组对向齿瓣参与啮合，在需要多输入输出的复合传动场景下则可装配全部齿瓣，实现三路及以上的动力分流传递。每个齿瓣的拼接面都设计有定位卡槽与紧固孔位，装配时可通过卡槽快速完成周向定位，再通过紧固件完成刚性连接，拼接完成后的整体球面圆跳动公差控制在精密传动允许的范围内，不会因拼接结构影响传动的平稳性。齿形参数设计上参考了渐开线齿形的啮合原理，

　　结合球面传动的运动轨迹做了适应性修正，保证传动过程中瞬时传动比的波动控制在极小范围内，满足精密传动场景对运动精度的要求。实际应用中，这类构件可替代传统的万向节+锥齿轮组的复合传动结构，大幅缩减传动机构的整体体积，减少传动链的零件数量，降低多级传动带来的回程误差，在对安装空间有严格限制、需要实现空间变角度动力传递的设备中，能有效提升机构的集成度与传动可靠性。
