多齿轮组合球形传动结构设计

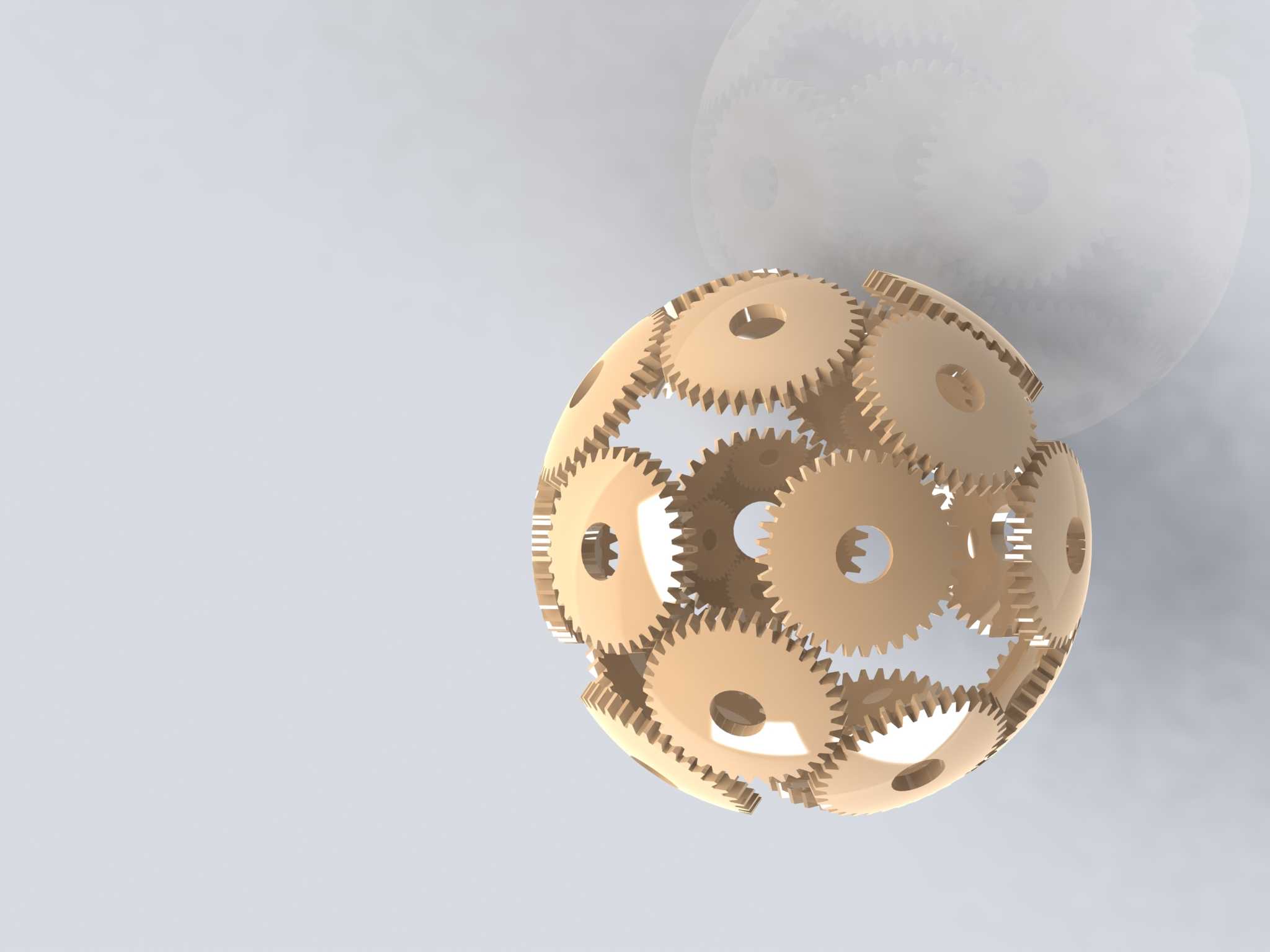

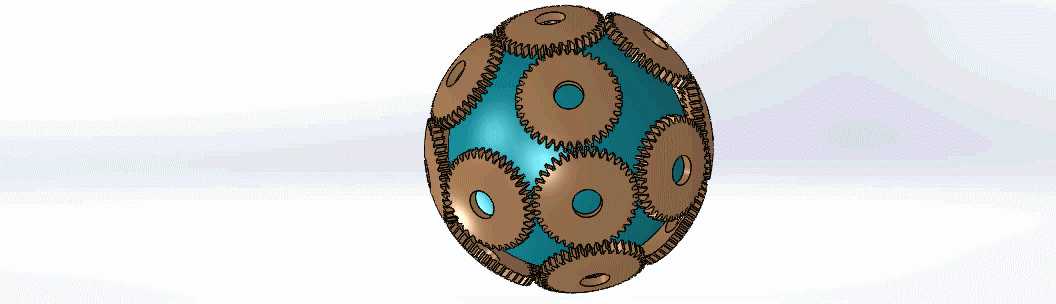

　　这款球形齿轮组合结构，突破了传统平面齿轮组的传动边界，将多组标准渐开线圆柱齿轮沿球面轨迹排布，形成可实现多自由度动力传递的集成式传动单元，在多轴联动工装、仿生关节驱动、特殊工况换向机构中有着独特的应用价值。从实际工程落地角度看，这类结构的核心设计难点在于球面排布的齿轮啮合间隙控制，每一片齿轮的安装轴都需要指向虚拟球心，才能保证相邻齿轮在转动过程中齿面始终保持合理的啮合接触面积，避免出现卡滞、齿面偏磨的问题。设计过程中需要先确定虚拟球体的基准直径，再根据单组齿轮的模数、齿数推算每片齿轮的安装倾角，相邻齿轮的中心距要严格匹配渐开线齿轮的标准中心距计算公式，不能因为球面排布就随意调整齿形参数，否则会大幅降低传动效率，甚至出现传动死点。

　　从安装边界来看，整个球形传动结构的外接轮廓为完整球面，所有齿轮的齿顶圆都不能超出这个虚拟球面的范围，安装支座的设计需要避开齿轮的转动轨迹，在球体的两极位置预留动力输入、输出轴的安装空间，输入轴可以根据实际使用需求连接单轴或者多轴动力源，实现不同方向的动力换向输出。在实际应用场景中，这类结构常被用于需要紧凑空间内实现多方向动力传递的设备上，比如小型仿生机械的关节部位，传统的锥齿轮换向结构只能实现固定角度的动力传递，而这种球形齿轮组可以在更小的空间内实现连续多自由度的动力传输，不需要额外增加换向齿轮组，能够有效降低传动部分的整体重量。同时在设计时需要考虑齿面的润滑路径，由于齿轮是沿球面排布，传统的油池润滑方式无法覆盖所有啮合面，

　　需要在每根安装轴的中心设计润滑油道，将润滑脂直接引导至齿面啮合位置，保证长时间运转下的齿面磨损控制在合理范围内。另外每片齿轮的轴向固定也需要做特殊设计，由于安装轴存在倾角，普通的轴用挡圈固定方式容易在运转过程中出现松脱，需要采用轴端压板加锁紧销的固定结构，保证齿轮在高速换向转动时不会出现轴向窜动，避免啮合间隙突变带来的传动冲击。这类结构的齿形参数全部采用标准模数设计，不需要定制特殊齿形的齿轮，加工时可以直接使用标准齿轮加工刀具制作，降低了零件的加工成本，也方便后期的维护更换。
