环形内齿圈与行星齿轮组合传动结构

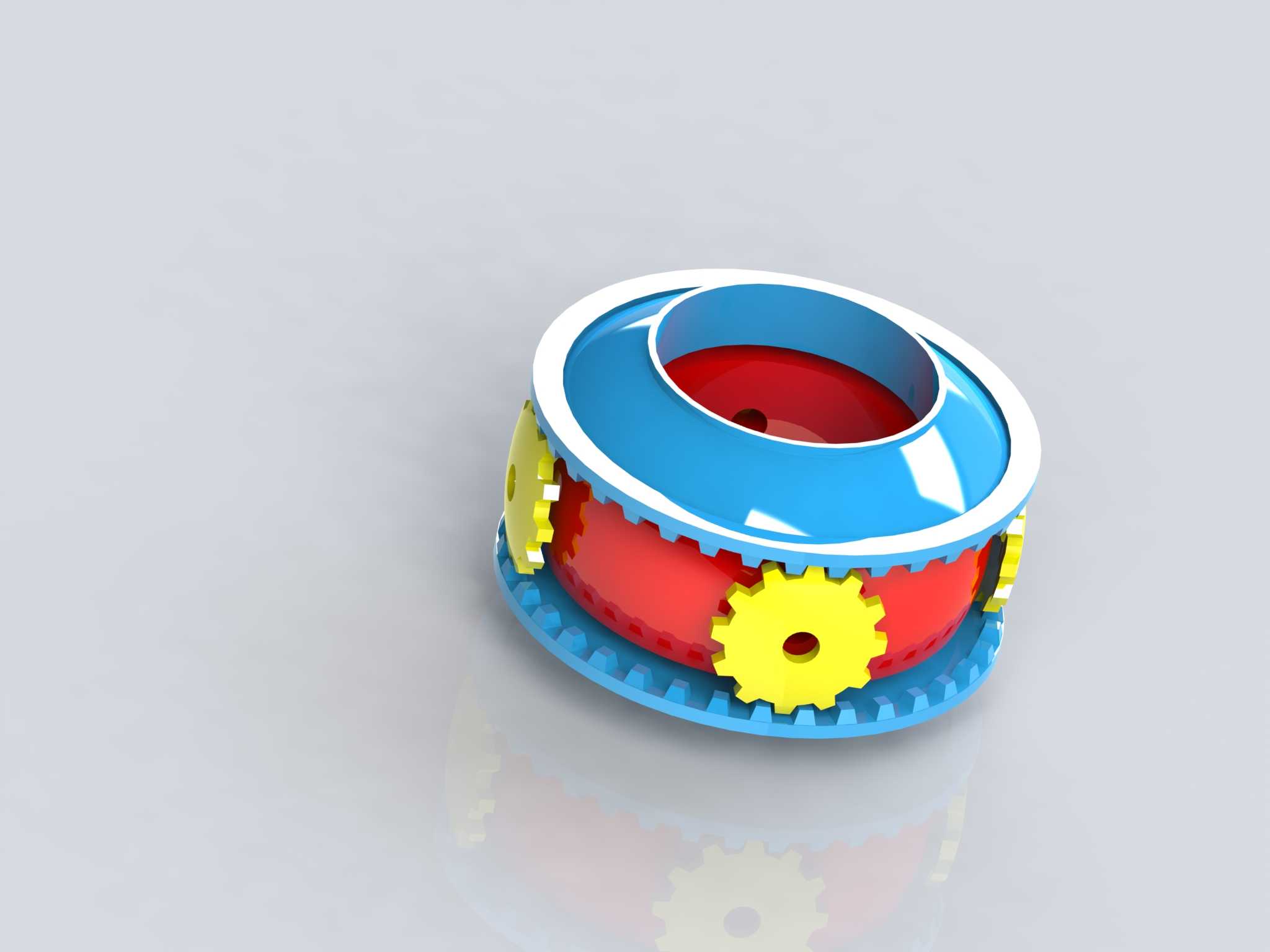

　　这套环形内齿圈搭配周边行星小齿轮的传动结构，常应用在行星减速机构、回转驱动装置、精密分度转台这类需要大传动比、紧凑安装空间的设备场景中。在实际设备运行时，内齿圈作为核心内啮合构件，既可以作为固定齿圈约束行星轮的公转轨迹，也可作为输出构件传递扭矩，周边均匀布置的小齿轮同时与内齿圈啮合，能够将输入的高转速低扭矩动力，转化为低转速大扭矩的输出动力，多齿同时啮合的特性也让整套结构的承载能力远高于同等尺寸的外啮合齿轮组，运行时的冲击载荷更小，传动平稳性更优。设计这套结构时，首先要根据设备的额定输出扭矩、传动比要求确定内齿圈的分度圆直径、模数以及齿宽参数，内齿圈的齿形采用渐开线设计，啮合侧隙需要根据使用场景的温度变化、润滑条件做合理预留，

　　避免热胀冷缩出现卡滞，同时也要控制侧隙在合理范围，降低传动回程误差，满足精密传动场景的精度要求。周边行星小齿轮采用均匀周向布置的方式，数量通常根据载荷大小确定，每个小齿轮的安装轴孔需要与行星架的安装轴做公差配合设计，保证齿轮转动时的同轴度，避免出现偏载导致轮齿磨损不均。内齿圈的外圈设置有环形安装法兰边，法兰上预留的安装孔位需要匹配设备基座的安装螺孔位置，安装时要保证内齿圈的中心轴线与输入输出轴的轴线重合，端面跳动量控制在允许公差范围内，避免运行时出现额外的轴向载荷。内齿圈的内孔为中空结构，可穿过线缆、管路或者容纳其他传动构件，充分利用径向安装空间，整套结构的轴向尺寸紧凑，适合安装在空间受限的设备腔体内部，比如小型伺服传动模组、

　　机器人关节驱动单元、自动化生产线的回转工位等场景。轮齿部分的加工精度需要满足啮合要求，齿面做硬化处理提升耐磨性能，长期运行时配合油脂润滑或者稀油润滑，可有效降低齿面磨损，延长整套传动结构的使用寿命。在建模过程中，需要严格按照渐开线齿形方程生成齿廓曲线，保证齿形的啮合精度，装配时验证每个行星轮与内齿圈的啮合接触斑点，确保载荷均匀分布在各个轮齿上，避免单个轮齿过载断裂。
