机用台虎钳夹持工装结构三维数模

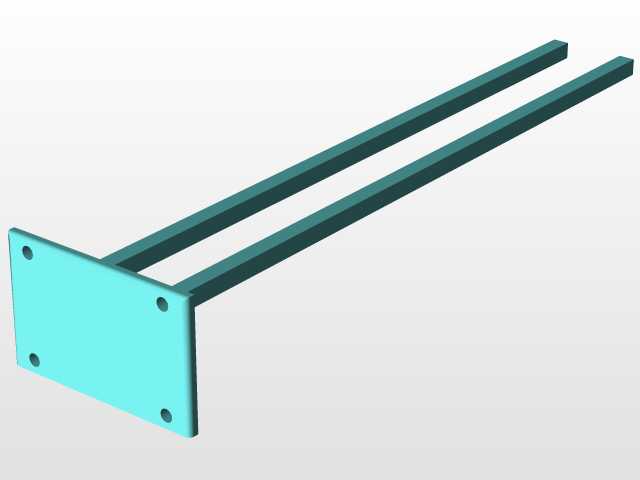

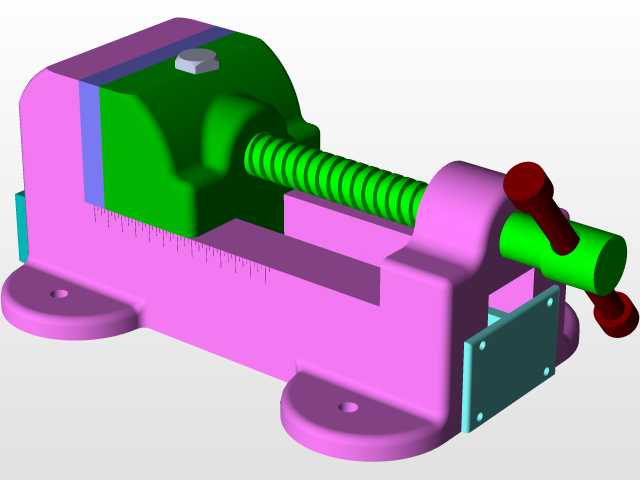

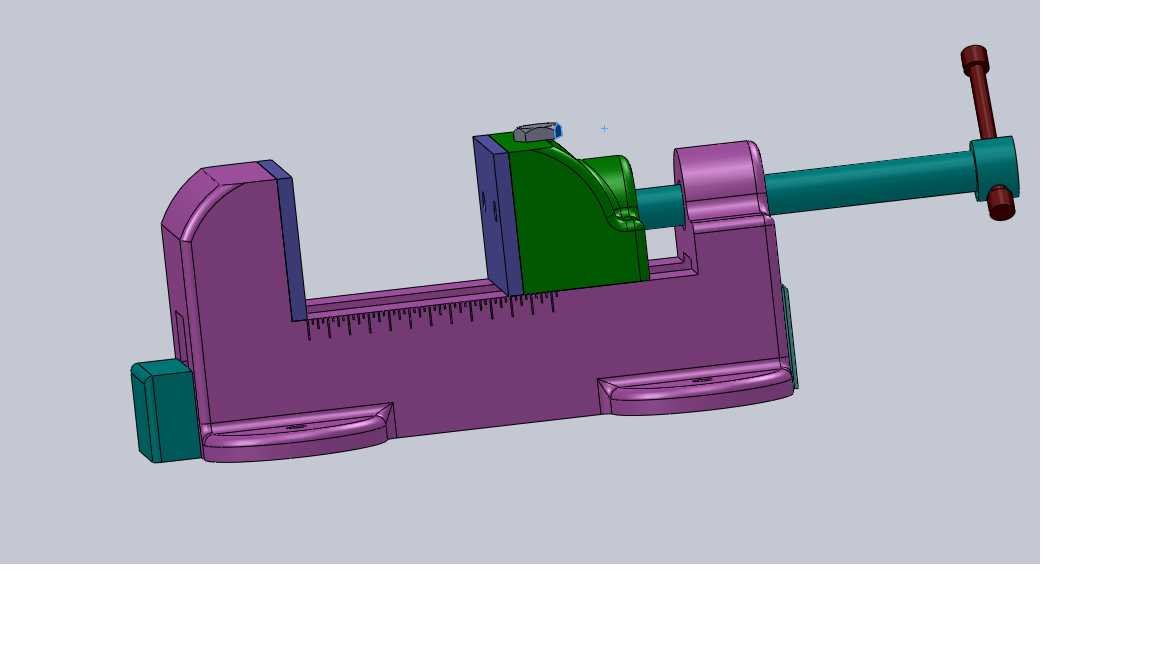

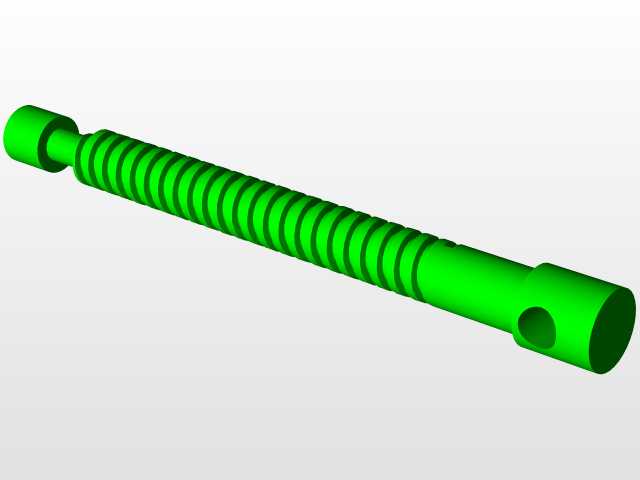

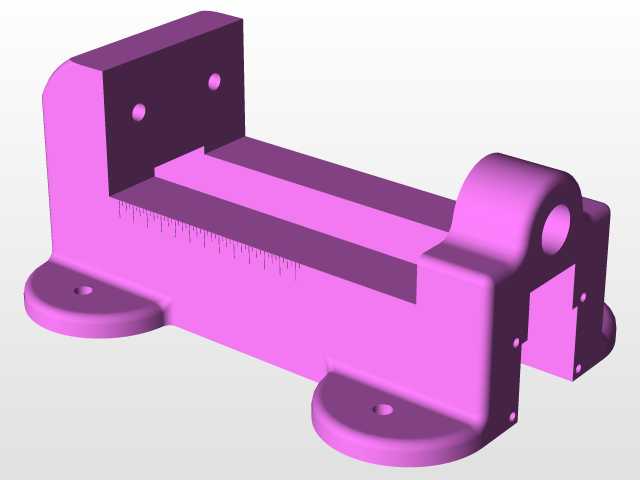

　　这款虎钳结构是机加工、钳工装配场景中最常用的夹持类工装，日常在铣床、钻床、钳工台工位上承担工件固定作用，避免加工过程中工件位移导致的尺寸超差、崩刀等问题。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置两处带安装孔的凸台，可通过T型螺栓直接固定在机床工作台T型槽内，安装边界完全适配常规中小规格机床的工作台槽距，不会出现安装干涉问题。钳身侧面集成了刻度标尺，活动钳身移动时可直接读取大致开口尺寸，在粗调夹持位置时能大幅减少反复测量的时间，提升装夹效率。丝杠传动副作为核心驱动部件，采用梯形螺纹设计，具备自锁特性，夹持工件后不会因为加工振动出现松脱，丝杠端部设置摇把结构，操作时力臂长度经过匹配设计，

　　普通成年操作人员无需借助加力杆即可提供足够的夹持力，同时不会因为力矩过大导致丝杠螺纹变形、钳口压伤工件表面。钳口部位采用可更换式设计，钳口板通过沉头螺钉固定在钳身和活动钳身上，表面加工有交叉网纹，增大与工件的摩擦力，当钳口磨损后可直接更换钳口板，无需整体更换虎钳主体，降低长期使用的维护成本。活动钳身与固定钳身的配合面采用燕尾槽导向结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能避免夹持过程中出现钳身上翘、偏斜的问题，保证夹持定位精度。整体结构没有冗余设计，所有部件的受力路径清晰，固定钳身作为主要承力部件，壁厚经过强度校核，在满行程夹持时不会出现明显形变，可满足常规黑色金属、有色金属零件的粗加工、半精加工装夹需求，

　　也可用于钳工划线、部件装配时的工件固定。在建模过程中，所有配合面均按照实际装配公差预留了合理间隙，活动部件可实现完整的开合动作模拟，丝杠转动与活动钳身的直线移动形成对应传动关系，可直接用于工装结构教学、装配工艺演示，也可作为机加工工位布局规划的配套工装模型使用。
