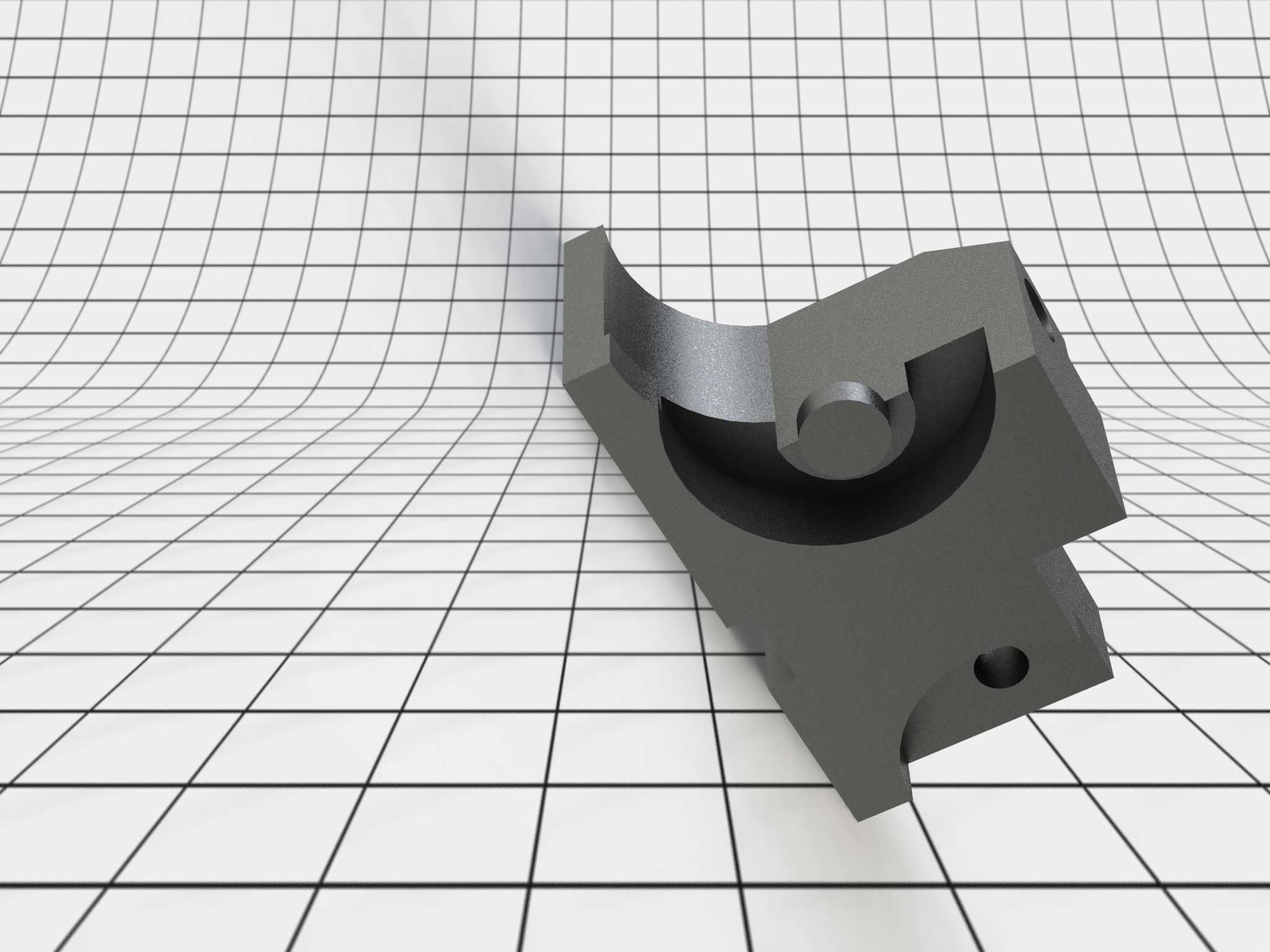

该构件属于机械传动与支撑系统中的核心锁紧定位部件,常见于中小型工装夹具、非标自动化输送线的定位工位以及小型机床的辅助支撑单元中,主要承担径向载荷承载、轴向位置锁止以及相邻部件的安装基准作用。从结构设计逻辑来看,构件主体采用一体化铣削成型思路,底部设置的平直安装面作为整个零件的装配基准,可直接贴合设备安装基板完成定位,两个分布在安装端的通孔用于穿设紧固螺栓,孔位公差按照H7级精度设计,可保证装配后零件不会出现横向窜动,安装边界上零件整体轮廓无突出锐角,相邻部件的装配避让间隙预留3mm,可避免装配过程中出现干涉问题。构件上部的弧形凹槽是核心功能面,凹槽的圆弧半径按照配套轴类零件的外径做匹配设计,圆弧面的表面粗糙度要求达到Ra1.6,
可保证与配合轴件的接触面积达到85%以上,减少局部应力集中,凹槽侧边设置的凸起挡边可限制轴件的轴向位移,无需额外加装轴向定位挡圈,简化了整体装配流程。侧面的半开放弧形槽用于配套锁紧件的嵌入,当轴件落入上部弧形凹槽后,锁紧件可卡入该侧槽完成对轴件的抱紧固定,锁紧行程预留2mm,可适配一定范围内的轴径公差波动,无需针对轴件的尺寸偏差做额外修配。从实际应用场景来看,这类构件常替代分体式的轴承座与锁紧压盖组合结构,在空间受限的工装工位中使用,整体占用的安装空间比传统分体结构减少40%左右,同时一体化结构的抗冲击性能更强,在存在频繁振动的工位中不会出现连接螺栓松动的问题。设计过程中针对受力薄弱位置做了加厚处理,
凹槽与底座连接的转角位置设置R2的过渡圆角,可消除应力集中点,在承受1200N径向载荷时不会出现结构变形,零件的壁厚均匀性控制在±0.5mm范围内,不管是采用机加工成型还是开模铸造都能保证成型质量,不会出现壁厚差过大导致的应力变形问题。构件的所有外露棱边都做了C0.5的倒角处理,既可以避免装配过程中划伤操作人员,也能去除机加工产生的毛刺,保证装配精度。
