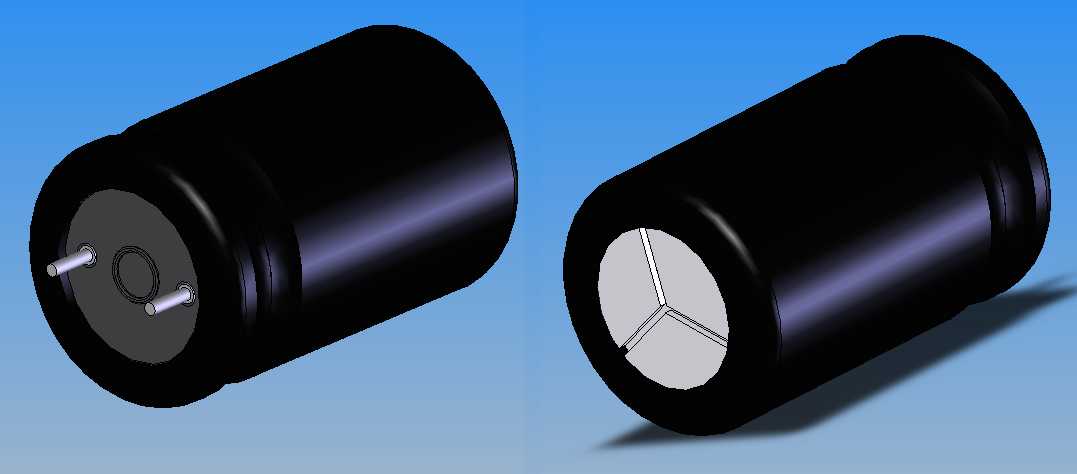

K50-35规格16x26铝电解电容器三维结构

　　在各类低压直流滤波、信号耦合、电源退耦的电路设计场景中，直插式铝电解电容是板级硬件集成里用量极大的基础无源元件，本次呈现的K50-35规格电容，是针对小功率控制板、小型家电驱动板、工控辅助电源板等场景常用的封装规格做的三维结构还原。从安装边界来看，该元件本体外径16毫米，整体轴向长度26毫米，属于标准的直插立式安装封装，两个引脚从本体端面引出，引脚间距适配常规2.54毫米网格的PCB焊盘设计，在做PCB布局、结构件避让设计时，需要预留出本体直径16毫米的圆形安装空间，同时轴向方向要留出至少28毫米的高度空间，避免与上方的结构盖板、散热片、相邻高元件产生干涉。从设计思路上，建模时还原了该类电容的典型结构：外层是黑色的铝制外壳，

　　外壳靠近引脚端做了一圈滚压收口结构，用来固定内部的芯包与密封端盖，端面的密封胶层上伸出两根镀锡铜引脚，其中长引脚对应正极、短引脚对应负极，外壳侧面原本预留的负极标识条也在模型中做了对应结构还原；另一端面的防爆刻痕结构也做了细节呈现，当电容内部因为过压、过温产生气体膨胀时，该刻痕会优先破裂泄压，避免本体爆裂影响周边元件。从实际用途来看，该规格电容额定耐压35V，容量覆盖100μF到470μF区间，常被布置在整流电路输出端做平滑滤波，或是在芯片电源引脚附近做本地退耦，吸收电路工作时产生的尖峰电压波动，保障供电回路的稳定性。在做整机结构设计时，这类立式直插元件的高度尺寸是结构干涉检查的重点，

　　很多新手工程师在布局时容易只关注PCB平面的占用空间，忽略元件本体的高度，导致装配时电容顶到外壳或是散热组件，这个三维模型完整还原了本体的外轮廓、引脚位置、端面结构，不管是做PCB的3D布局校验，还是做整机装配的干涉检查，都能直接导入使用，还原真实的装配状态。建模时也兼顾了不同软件的适配性，外轮廓采用连续曲面构建，没有碎面、破面问题，引脚的直径、伸出长度都符合实际量产元件的尺寸规范，在做结构仿真、热分布模拟时，也能基于该模型准确设置元件的发热参数与安装位置，模拟实际工作时电容周边的空气流动与温度分布，帮助设计人员提前评估高温区域的元件选型合理性，避免因为电容长期工作在超温环境下导致寿命缩短、鼓包漏液等问题。
