双节18650锂电池卧式安装固定座结构

　　在手持检测设备、便携储能模组、小型工业传感终端这类需要内置圆柱锂电的产品结构设计中，电池固定座的可靠性直接决定整机组装效率与长期使用的供电稳定性，这款双位18650电池座就是针对卧式排布的两节18650电芯安装需求开发的结构件。从实际应用场景来看，这类双节卧式电池座常被用在内部空间高度受限、无法采用竖向叠放电芯布局的设备里，比如厚度控制在30mm以内的手持条码扫描器、便携式工业测温仪、小型户外定位信标等产品，卧式排布可以把电芯的轴向长度顺着设备的长宽方向布置，最大化利用壳体内部的扁平空间，避免竖向叠放带来的整机厚度超标问题。

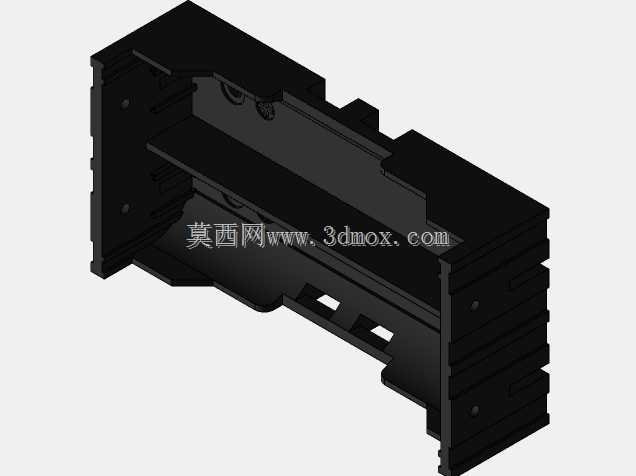

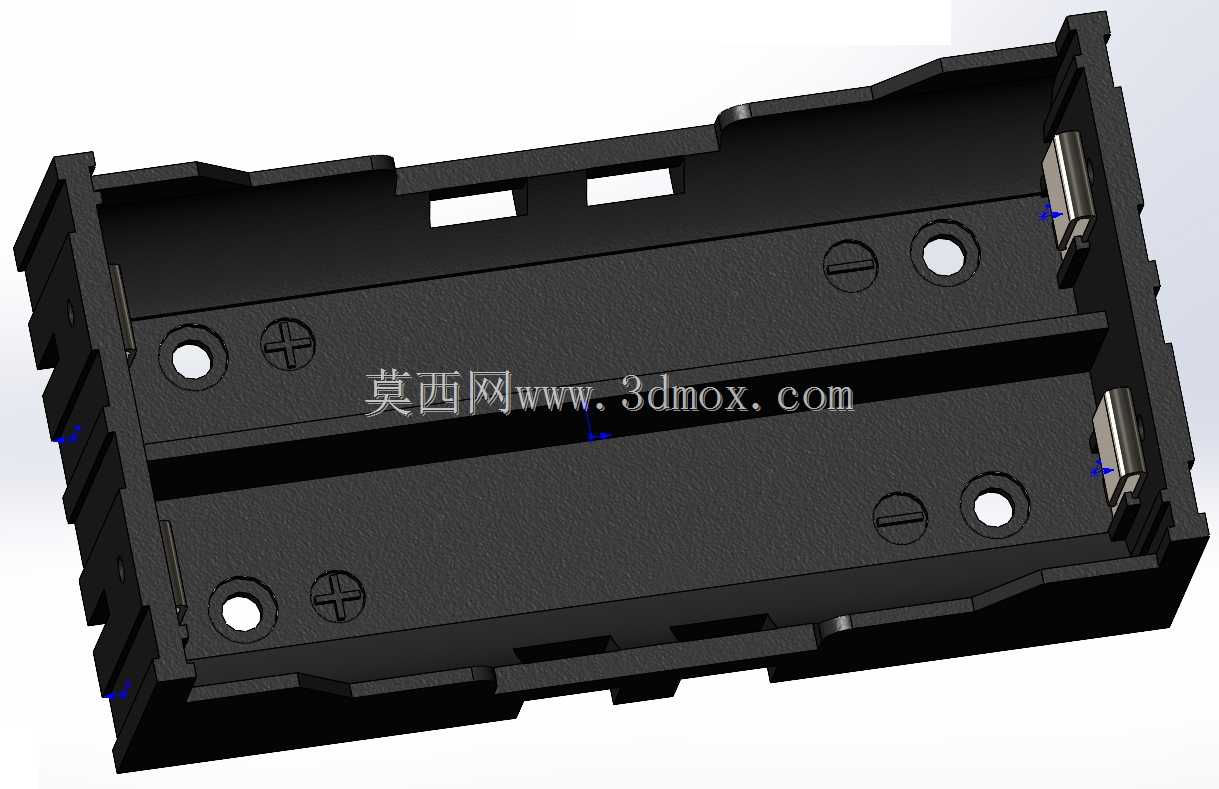

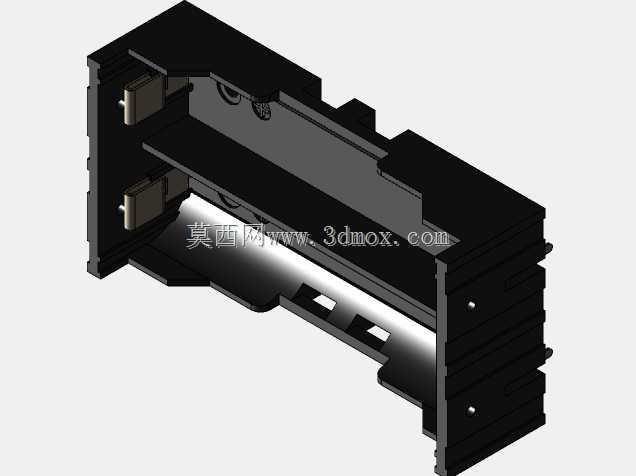

　　从功能特性上看，这款电池座采用阻燃尼龙材质注塑成型，本体上设置了多道纵横交错的加强筋，既可以减少注塑过程中的缩痕变形，也能在电芯装入后提供足够的侧向支撑力，避免设备跌落时电芯移位挤压内部电路板。座体两端预装了镀镍弹簧钢接触弹片，弹片采用折弯成型结构，接触端做了圆弧过渡处理，既能保证电芯装入时的顺滑导向，也能在电芯长度存在常规公差时提供足够的压缩行程，确保电极接触压力稳定，不会因为设备振动出现接触断电的问题。座体底部预留了四个圆形安装通孔，孔位周边做了局部加厚的凸台结构，安装时可以通过M2自攻螺丝或者热熔铜柱固定在设备的主壳体或者PCB板上，凸台结构可以避免螺丝锁附时压裂塑胶本体，同时保证锁附后电池座与安装面的间隙均匀，不会出现翘曲变形。

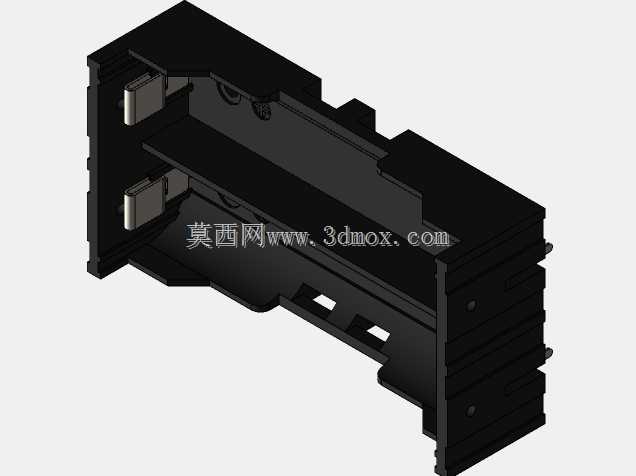

　　设计思路上，这款电池座充分考虑了18650电芯的尺寸公差范围，电芯容纳槽的内径做了合理的余量设计，既不会因为槽径过小导致电芯装入卡滞，也不会因为槽径过大导致电芯在槽内晃动产生异响。槽体侧壁开设了多个矩形镂空窗口，一方面可以减少塑胶材料的用量降低单件成本，另一方面也能给电芯工作时提供一定的散热空间，避免密闭槽体内热量积聚加速电芯老化。座体上还设计了两个十字形的定位凸柱，对应安装面上的定位孔，可以在组装时快速完成电池座的预定位，不需要人工反复调整孔位，提升产线组装的效率。弹片的安装槽采用嵌入式卡位设计，弹片装入后通过塑胶本体的倒扣结构固定，不需要额外打胶或者焊接固定，组装时直接将弹片压入卡位即可完成装配，弹片的接线端延伸出座体外侧，方便后续焊接导线或者直接与PCB上的焊盘接触导通。

　　从安装边界来看，这款双节电池座的整体长度适配两节18650电芯并排卧式布置的尺寸需求，宽度方向刚好覆盖两节电芯的直径叠加尺寸，座体整体高度略高于单节18650电芯的半径，安装时只需要在安装面预留对应长宽的平整区域，保证四个安装孔位的位置度公差在±0.1mm以内即可完成可靠固定。座体的边缘都做了R0.5以上的圆角处理，避免组装过程中锐边划伤操作人员或者划破线材绝缘层，弹片的接触位置做了防反装的结构设计？不对，仔细看结构，哦不对，这款座体的两端弹片分别对应正负极，槽体的端部做了差异化的限位结构，只有当电芯正负极朝向正确时才能完全装入槽体，避免反装导致的电路短路风险。在实际选型使用时，需要注意这款电池座适配的是标准尺寸18650圆柱电芯，不适合带外包保护板的加长款18650电芯，安装时要保证弹片的接线端与周边导电结构保持至少2mm的电气间隙，避免高压爬电风险。另外座体底部的镂空位置可以对应粘贴青稞纸或者绝缘片，进一步提升电芯与底部安装面之间的绝缘性能，适合在对绝缘等级有要求的工业设备上使用。
