可切换工位的空气动力风管系统结构

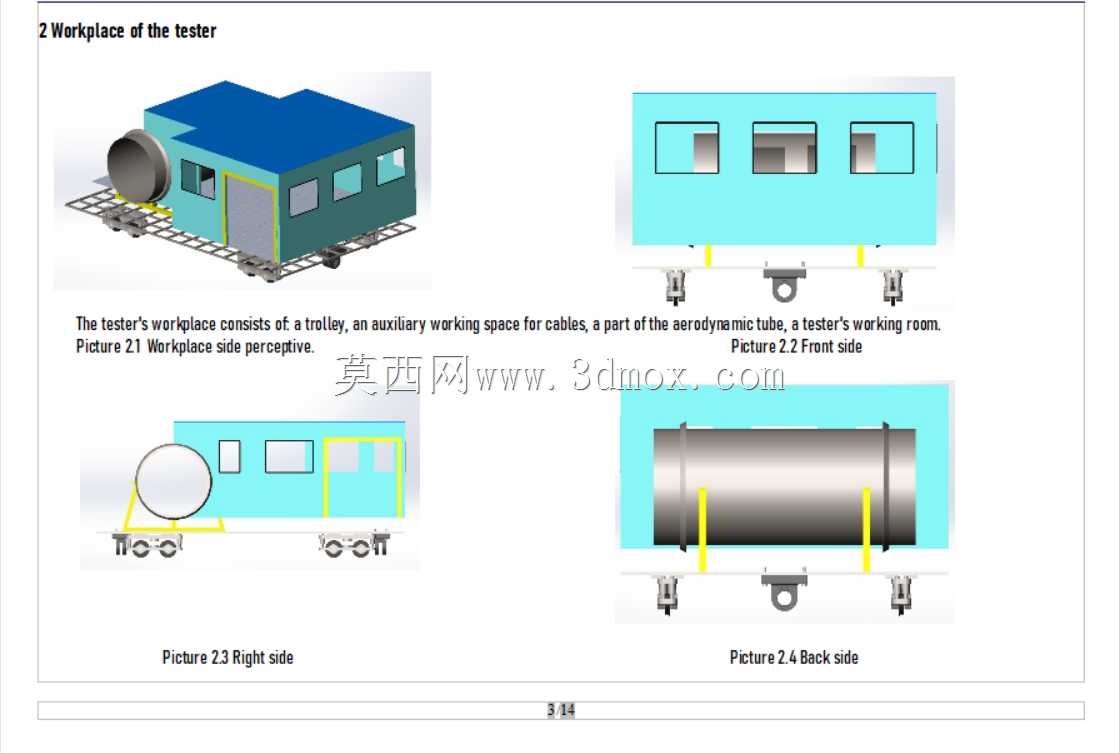

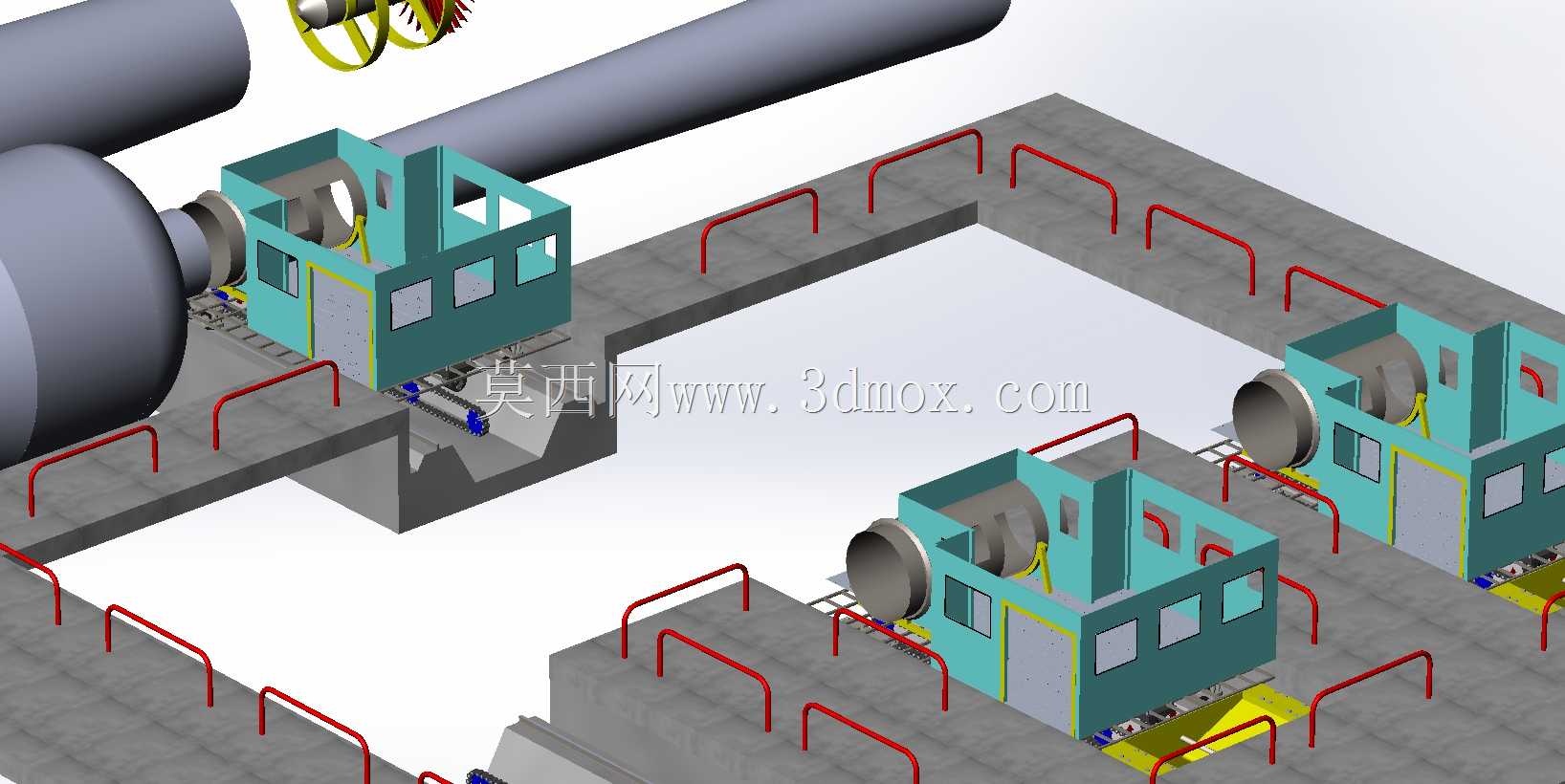

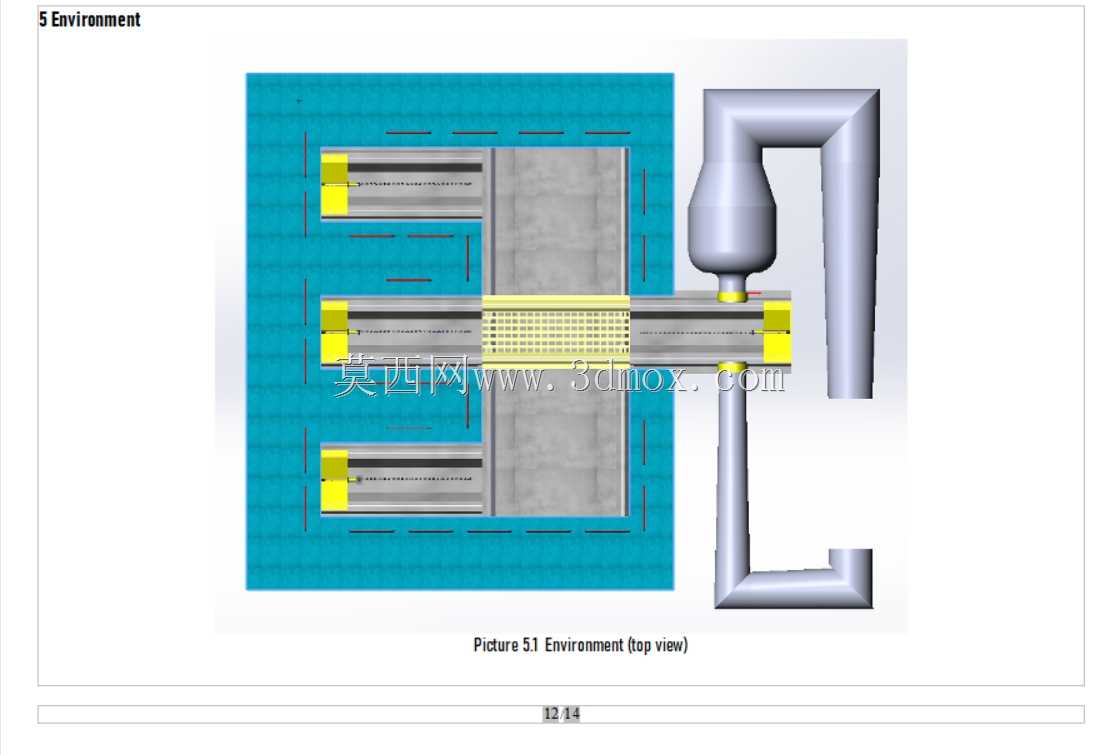

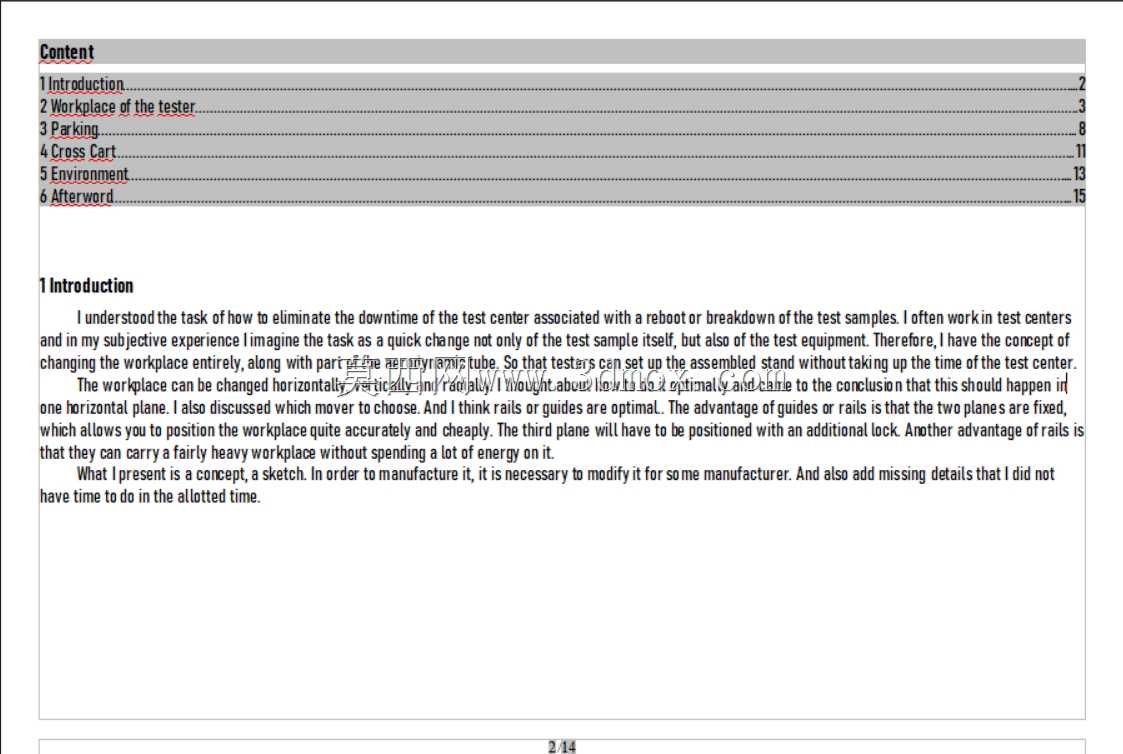

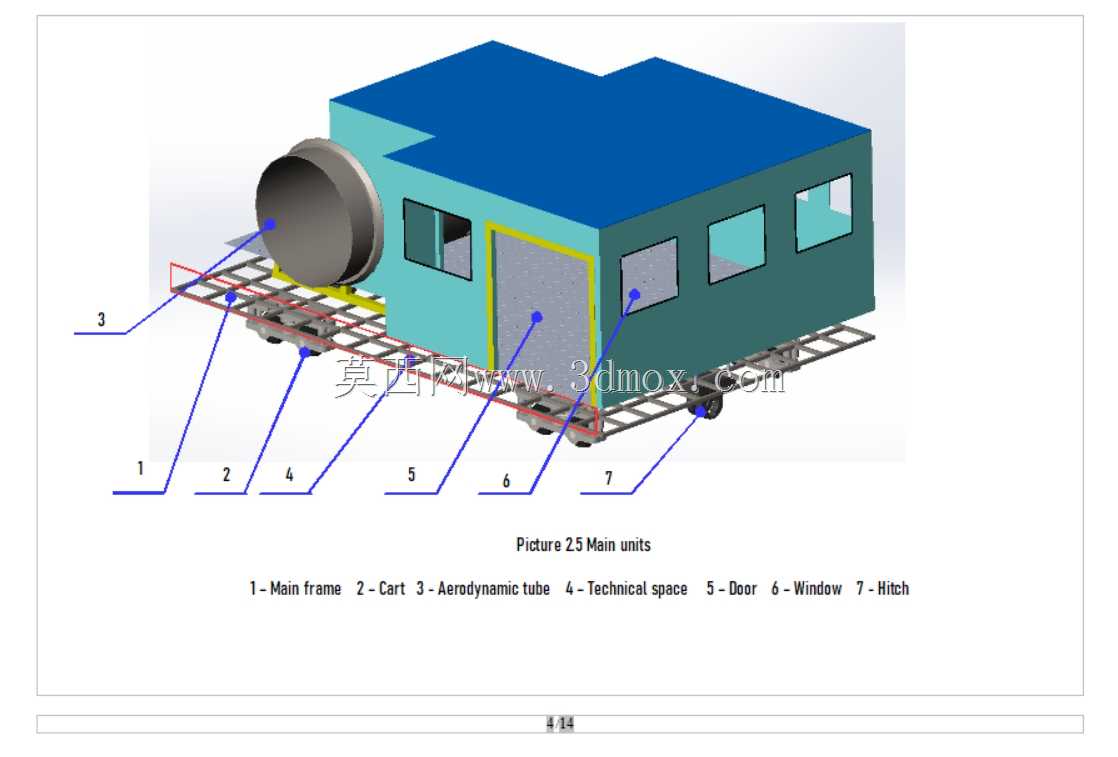

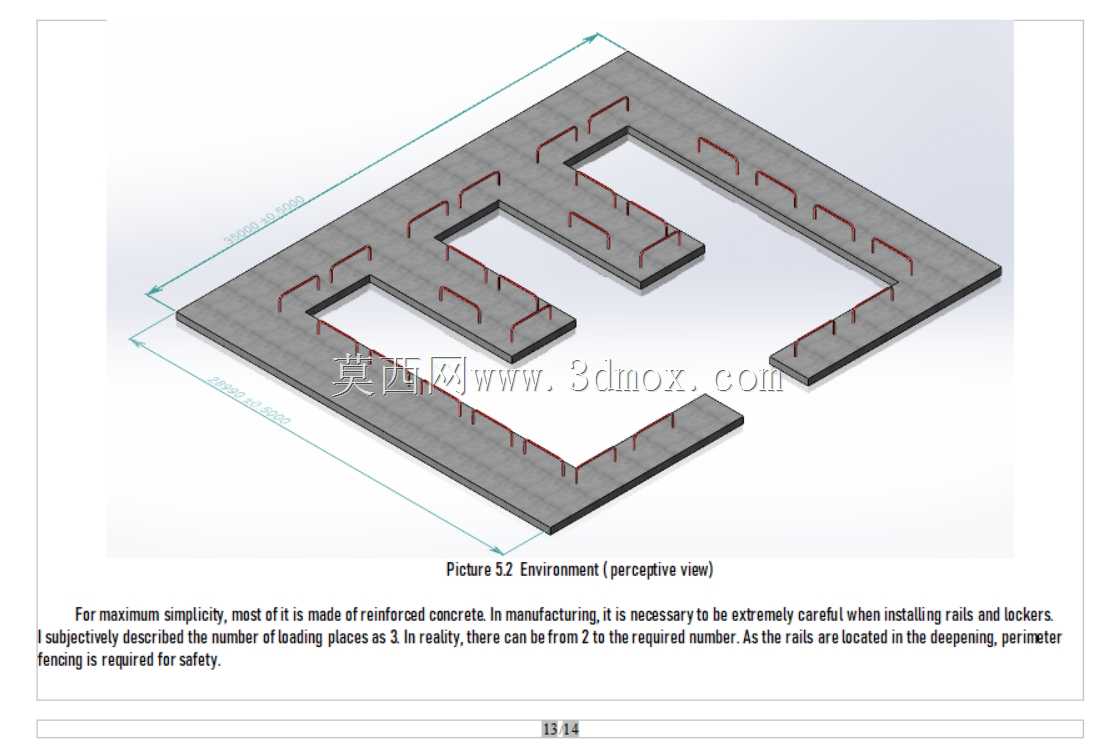

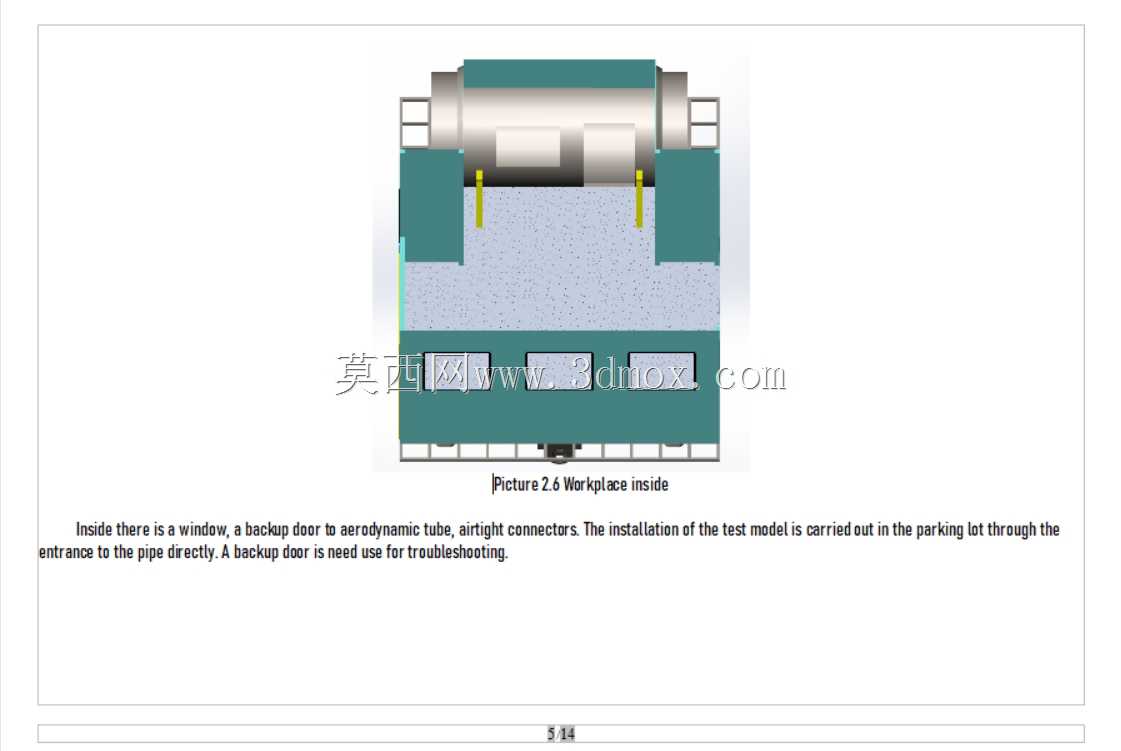

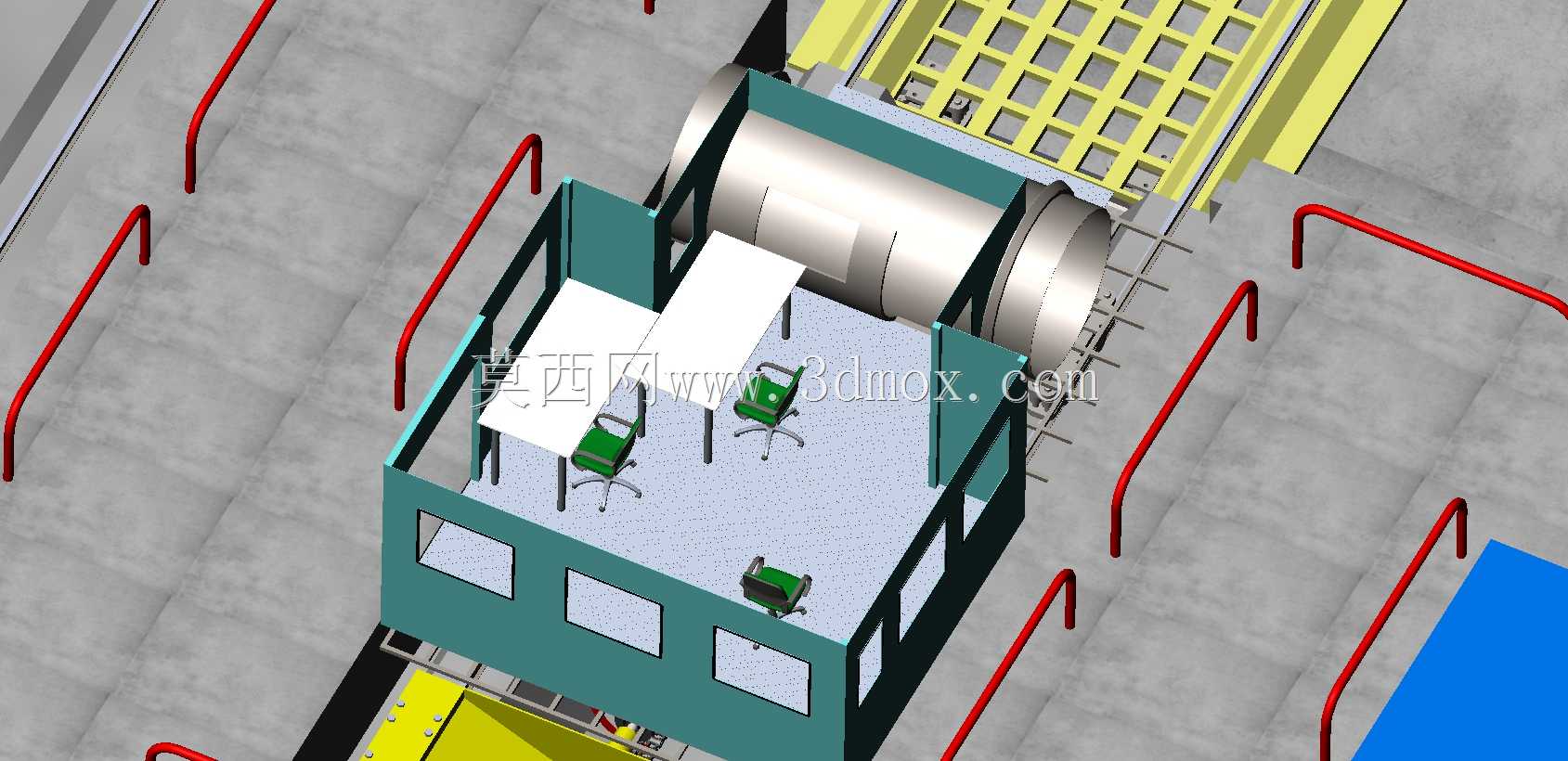

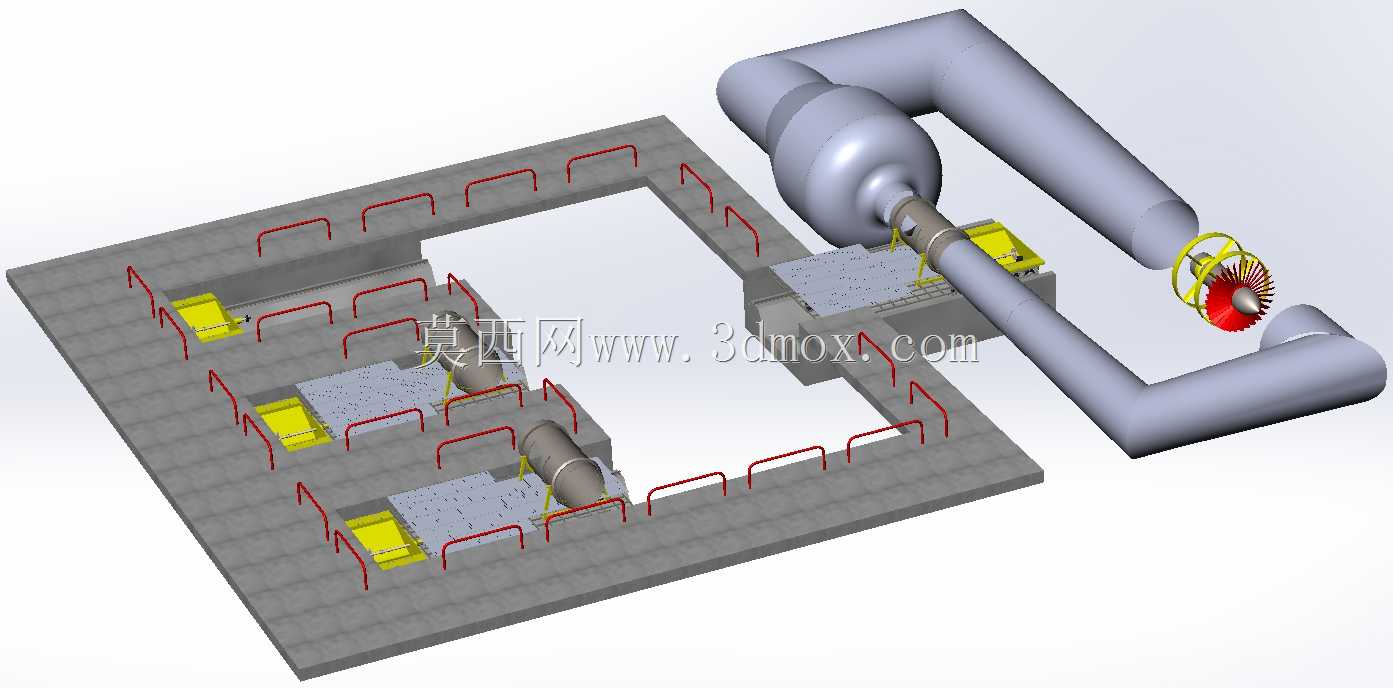

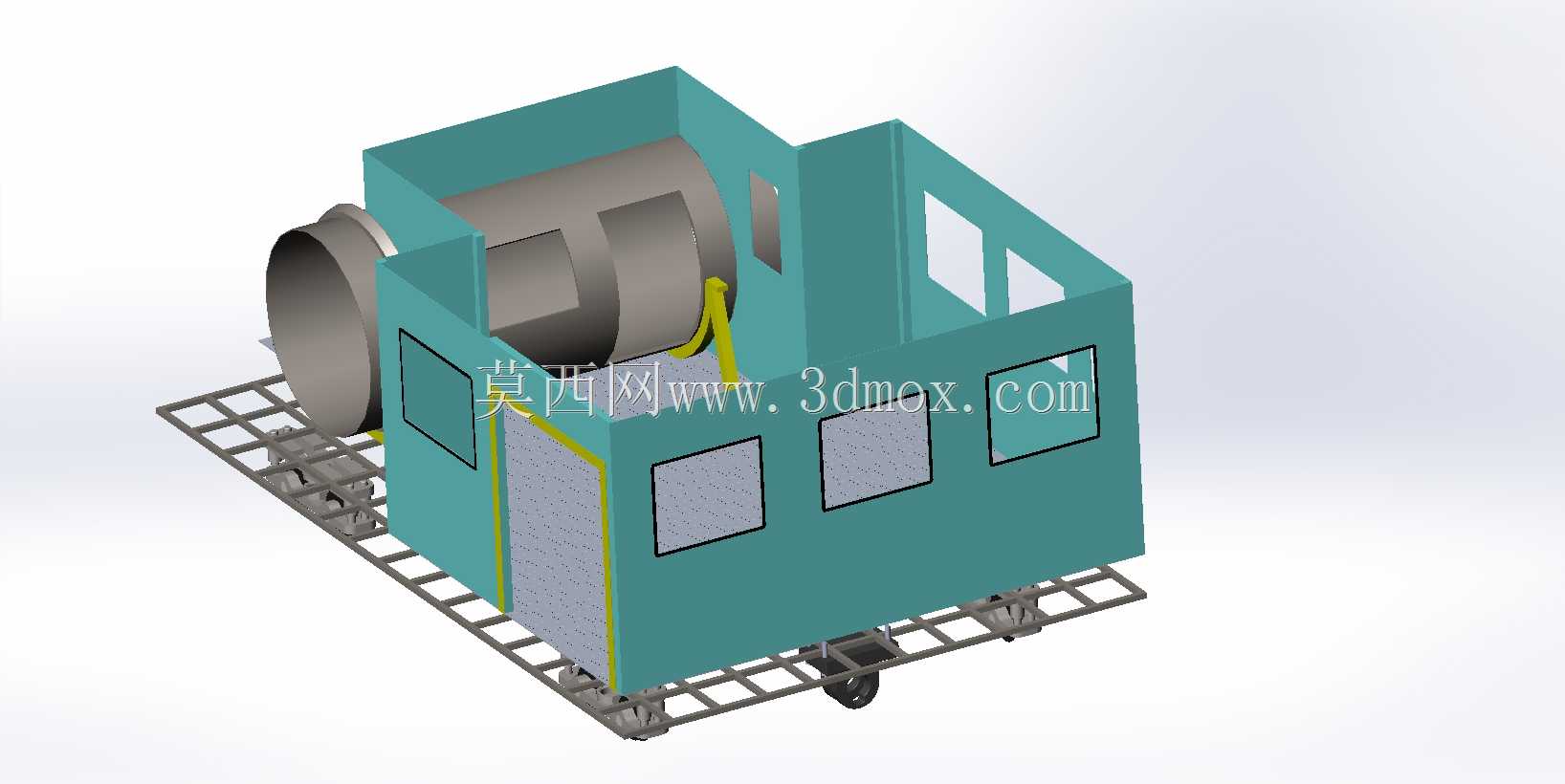

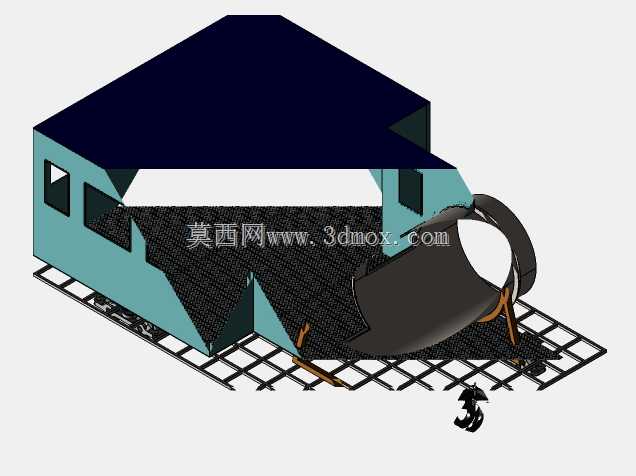

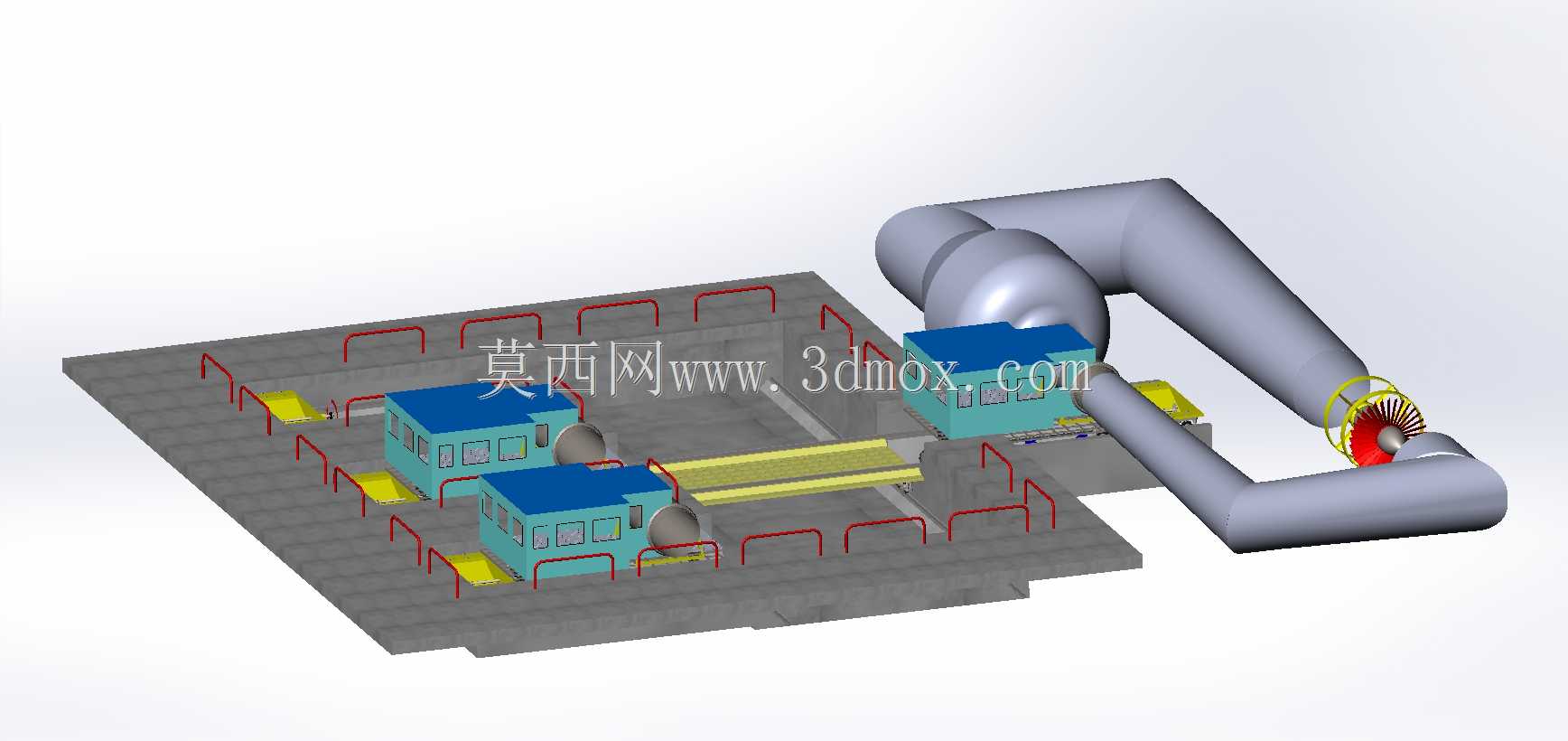

　　这套空气动力管路结构，核心解决的是多工位并行作业场景下的定点通风、废气或焊烟抽吸的工位适配问题，在车间焊接工位组、小件打磨作业区、多工位涂覆作业线这类需要局部排风但工位排布规整、作业点位可调整的场景里，这类可变工位的风管结构能大幅减少固定管路的改造成本。从结构布局来看，整套系统包含主送风/抽吸弯管段、三个平行排布的作业工位平台、工位周边的安全防护栏、工位对接接口以及末端的动力风轮组件。主风管采用大曲率弯管设计，避免直角弯头带来的风阻陡增，管路内壁做平滑过渡处理，减少气流沿程损失，保证各个工位接口处的风压、风速均匀性，不会出现距离动力端近的工位风速过高、远端工位吸力不足的问题。工位平台采用混凝土质感的基座设计，

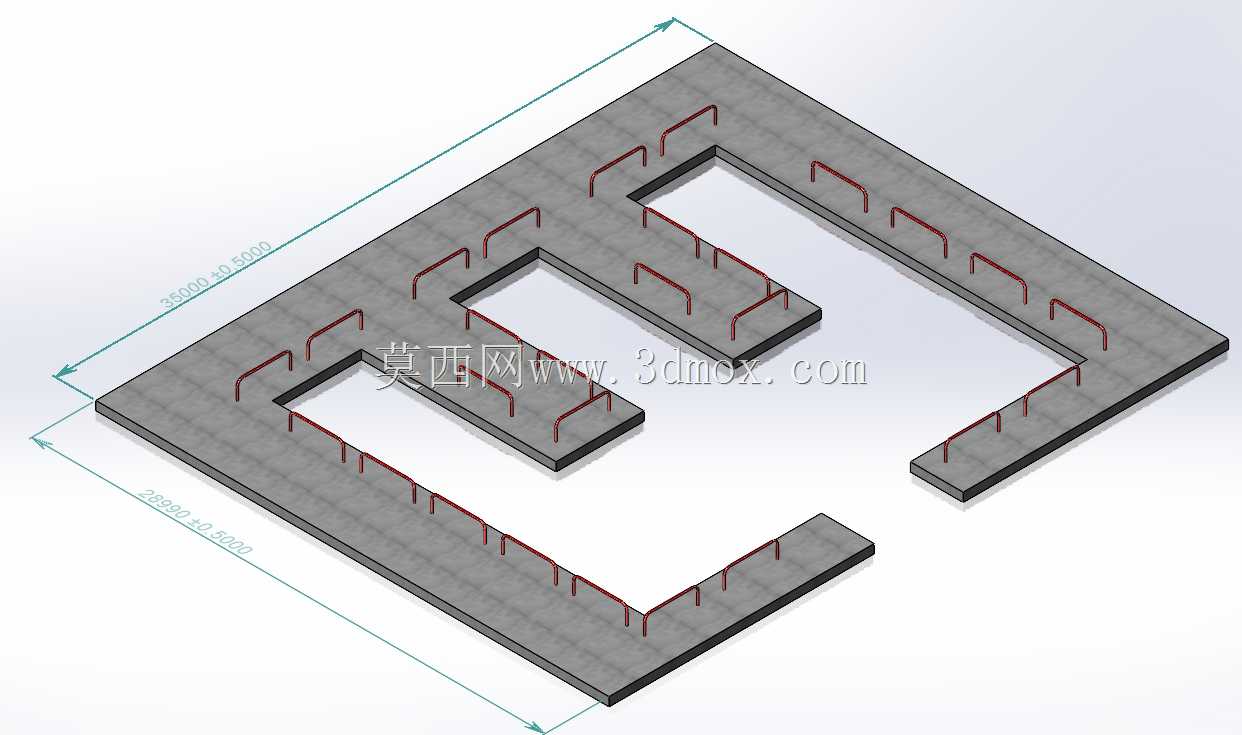

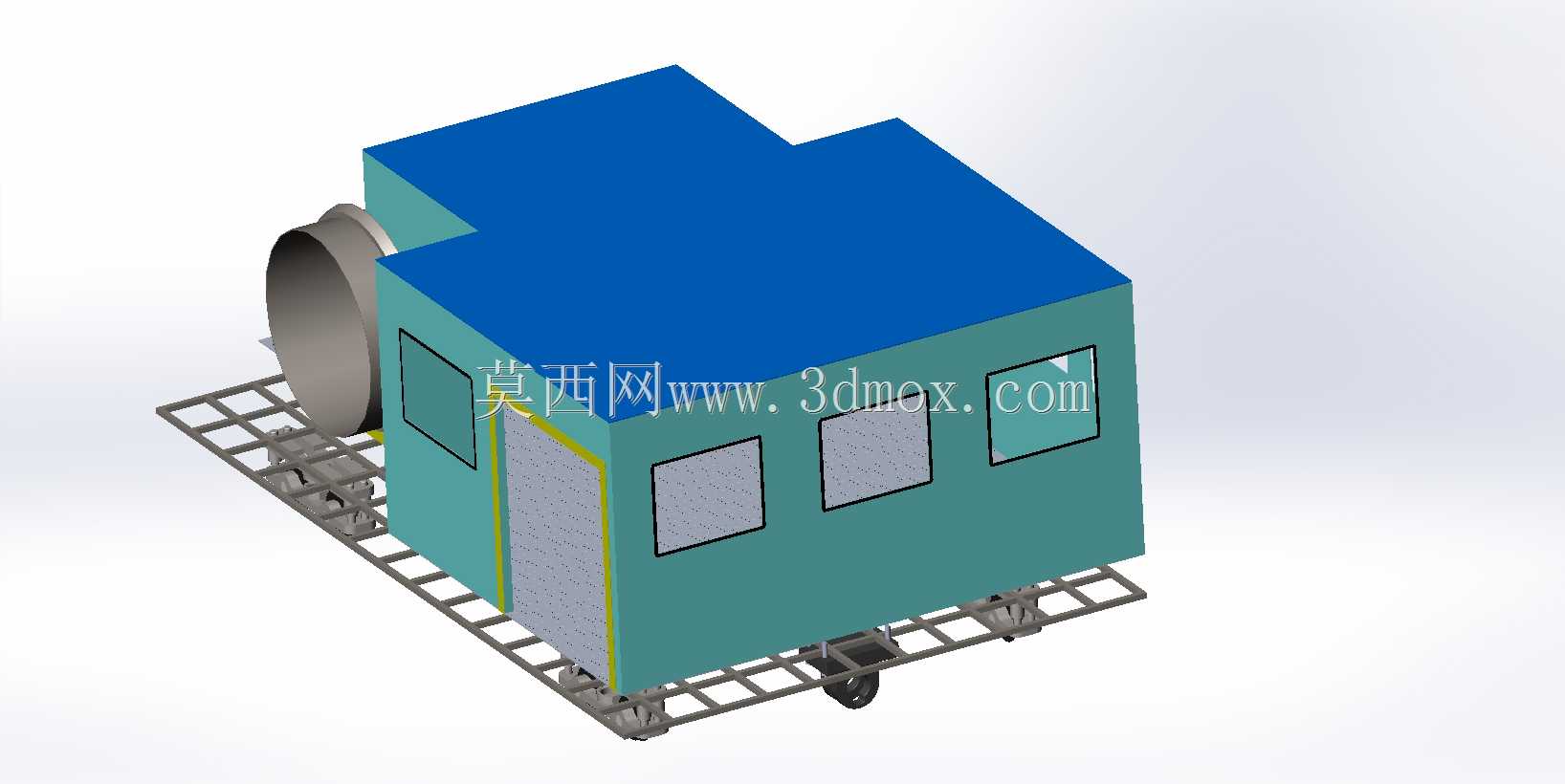

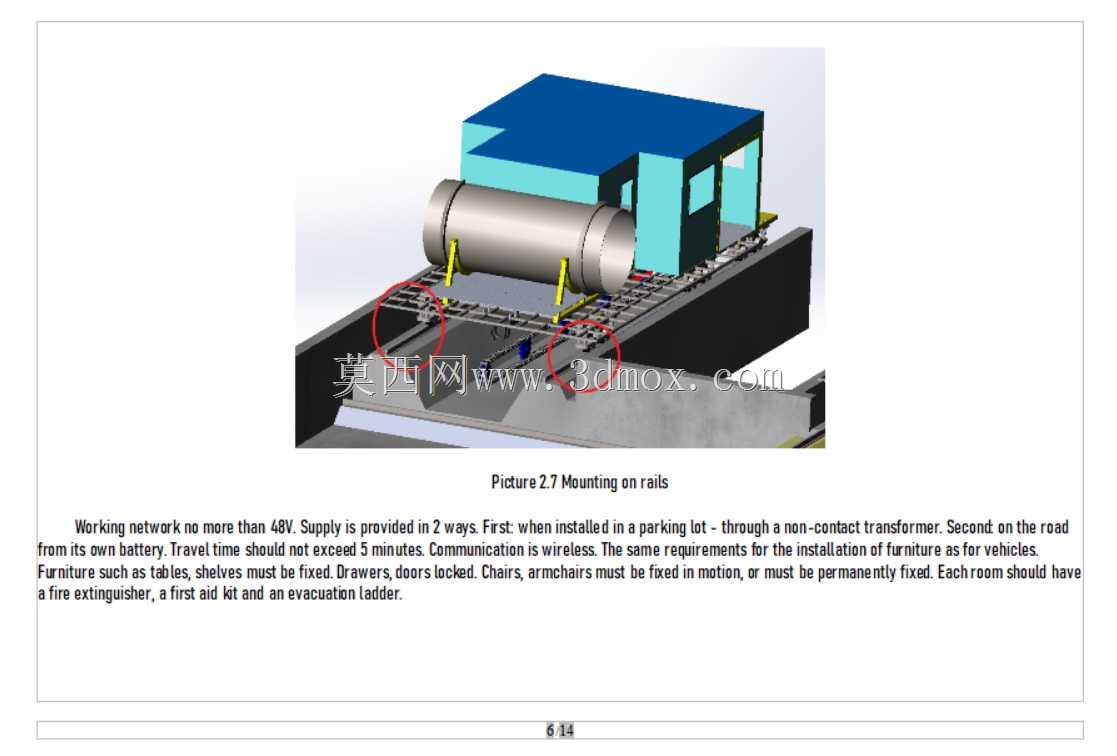

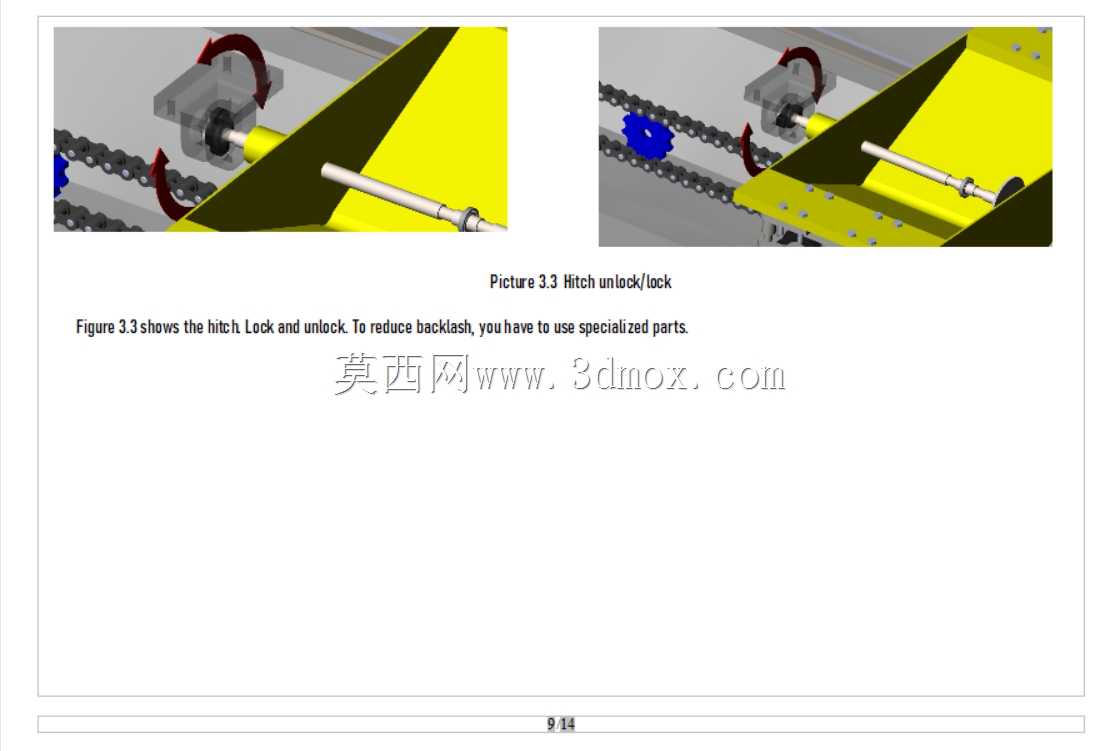

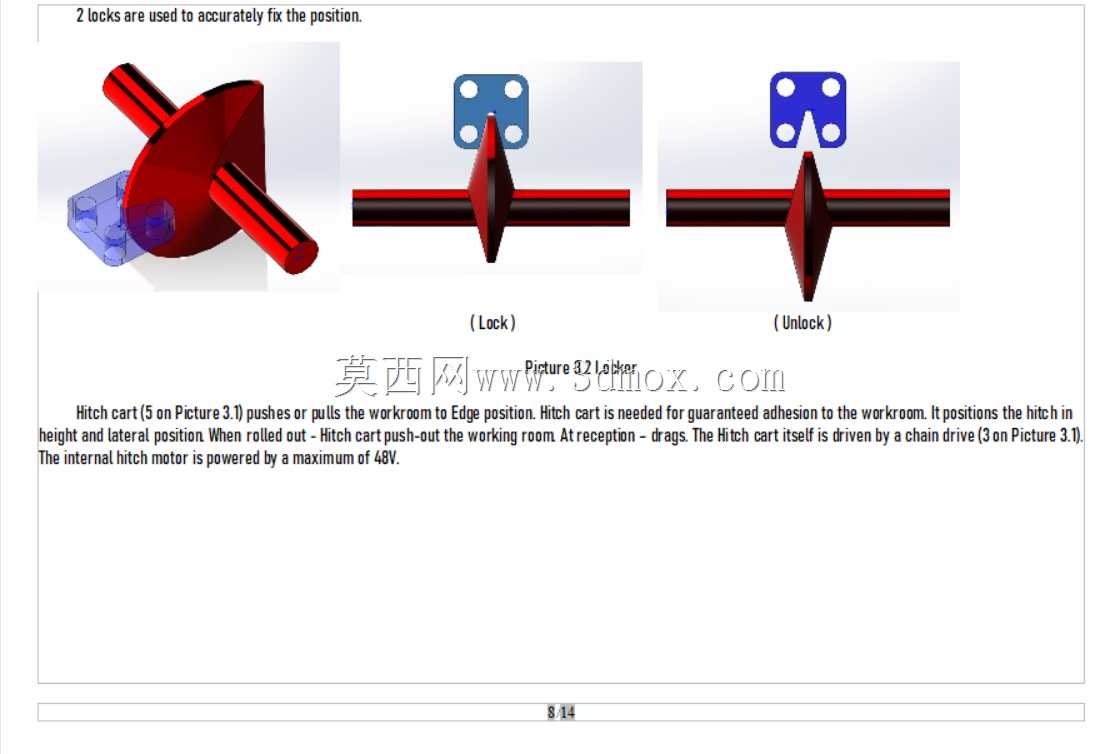

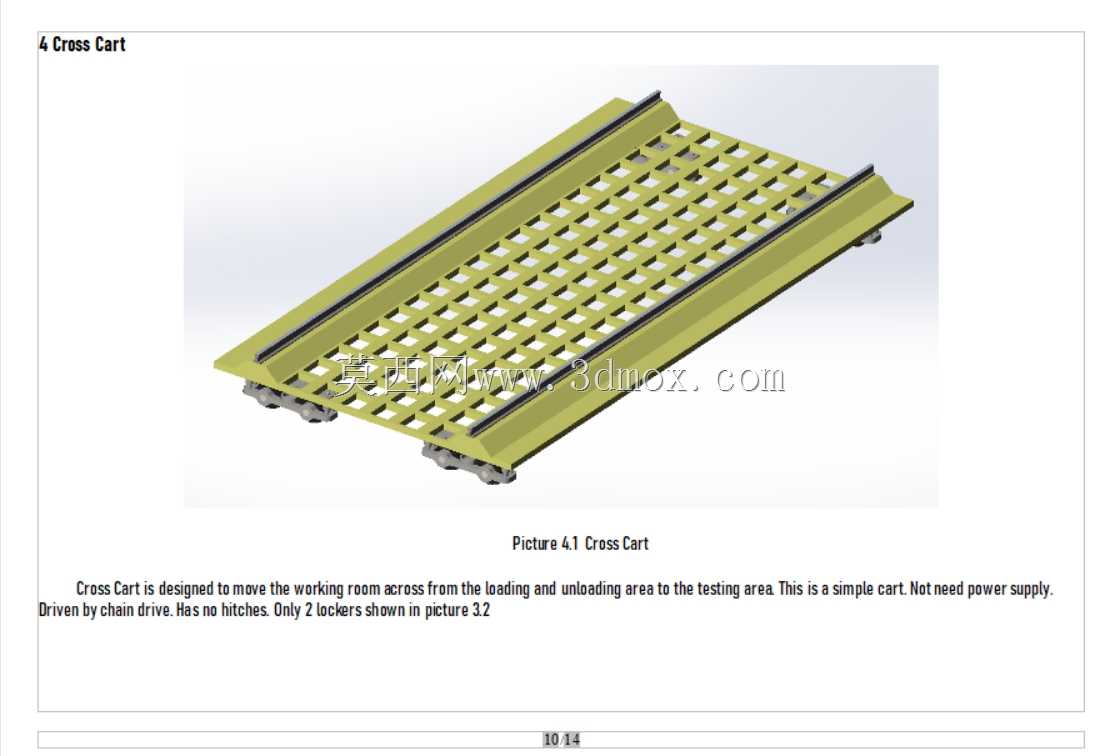

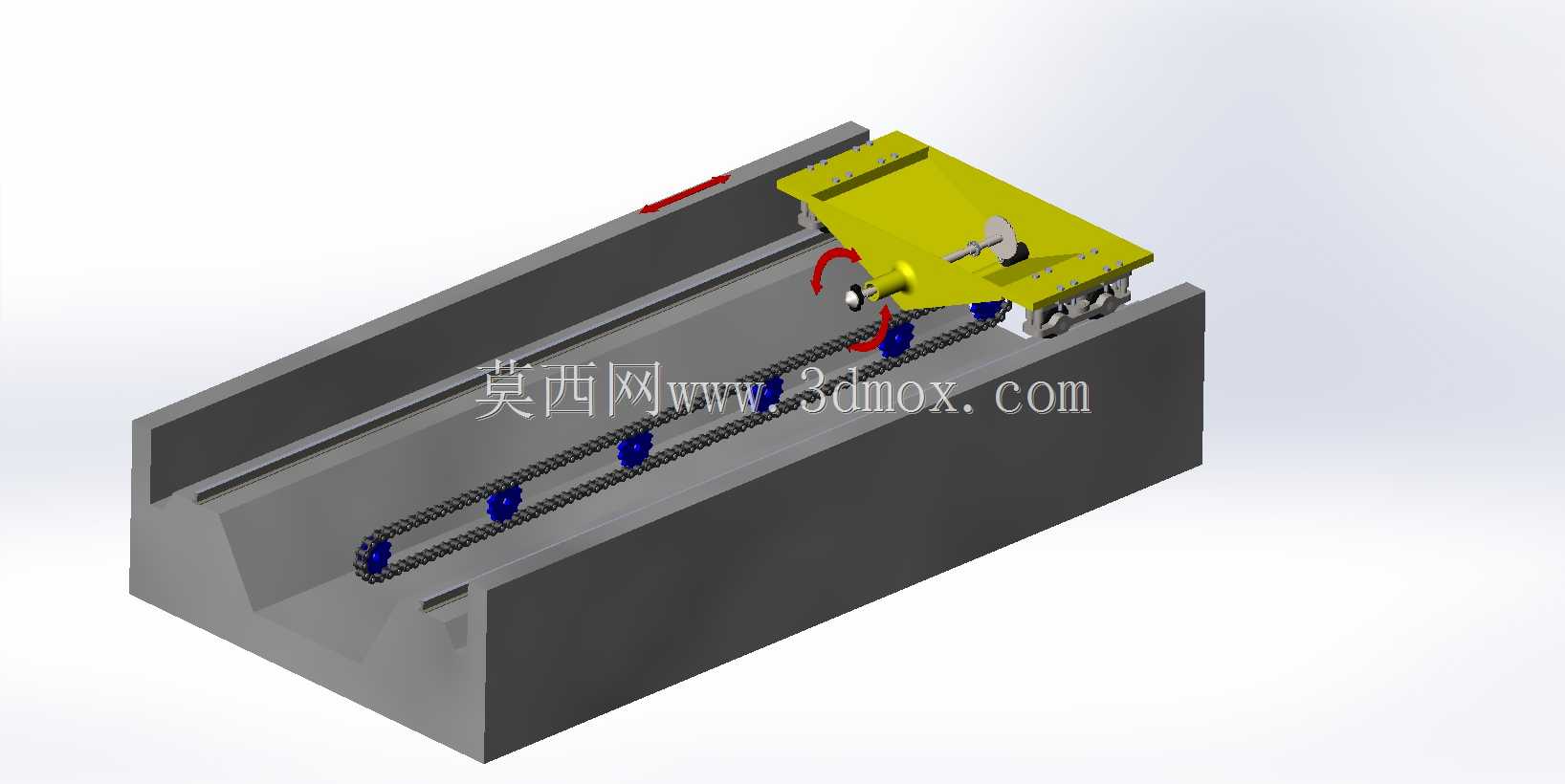

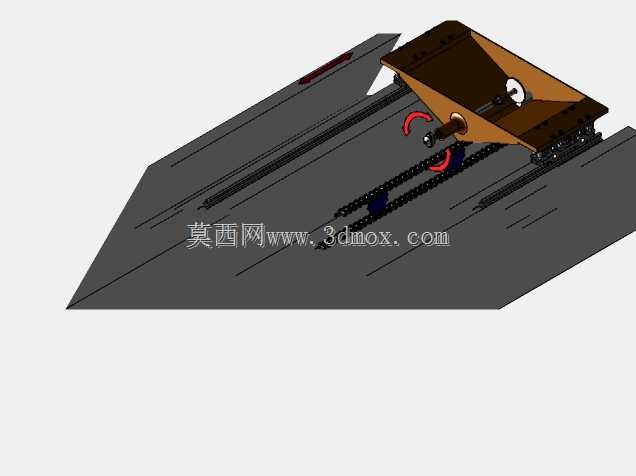

　　每个工位预留标准的管路对接端口，端口处设置快装密封结构，当需要切换作业工位时，只需将工位侧的吸风罩或送风嘴对接至对应端口，即可完成作业点位的通风切换，无需重新拆装主路管路。每个工位周边设置红色安全防护栏，明确作业边界，避免作业过程中人员磕碰管路接口，同时也规范工位上的工件摆放范围，保证工件不会超出通风覆盖的有效区域。设计阶段首先做的是管路风阻仿真，根据预设的单工位所需通风量，反推主风管的通径尺寸，主风管通径要满足同时开启两个工位时的风量需求，弯管段的曲率半径取管径的1.5倍，这个比例下的弯管局部阻力系数最低，能在不额外增加风机功率的前提下保证末端风速。工位平台的安装边界做了统一规划，三个工位沿平台长度方向等距排布，

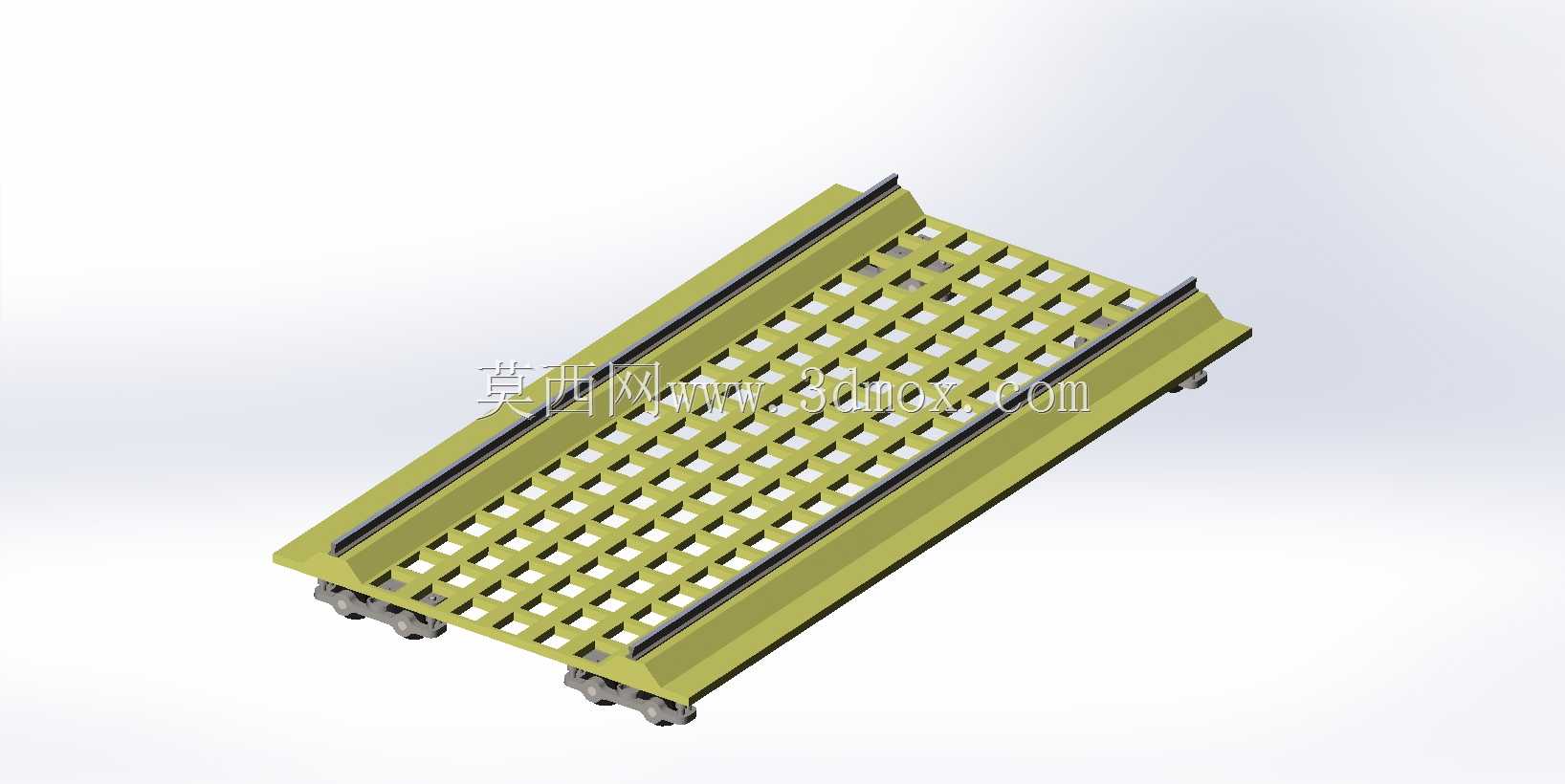

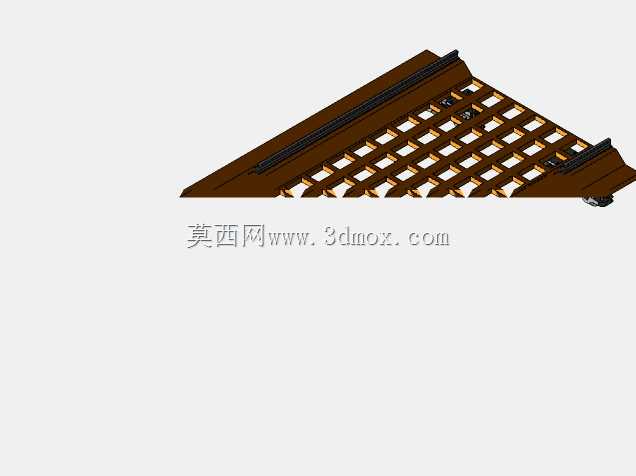

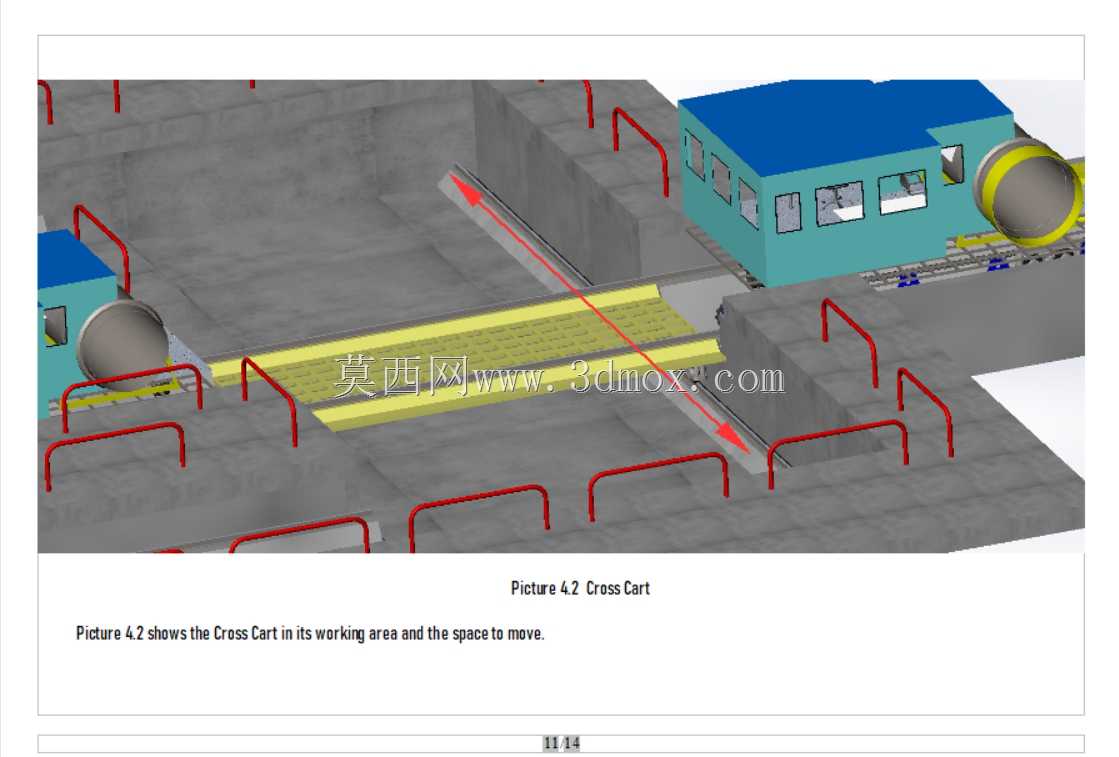

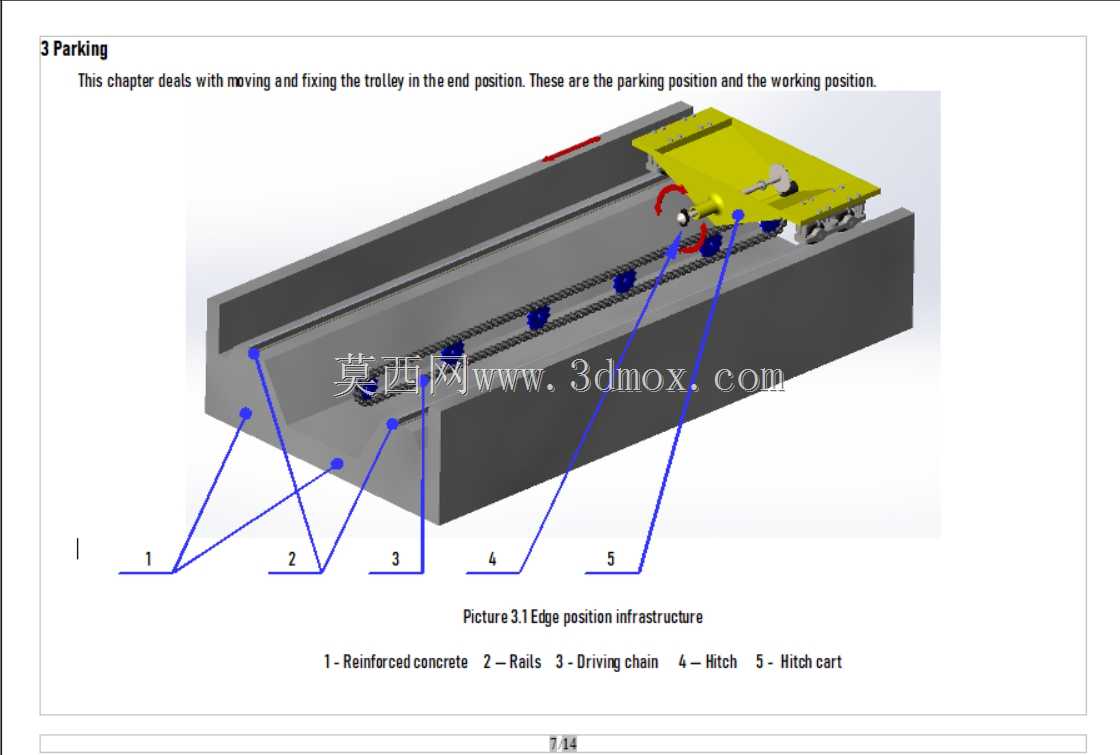

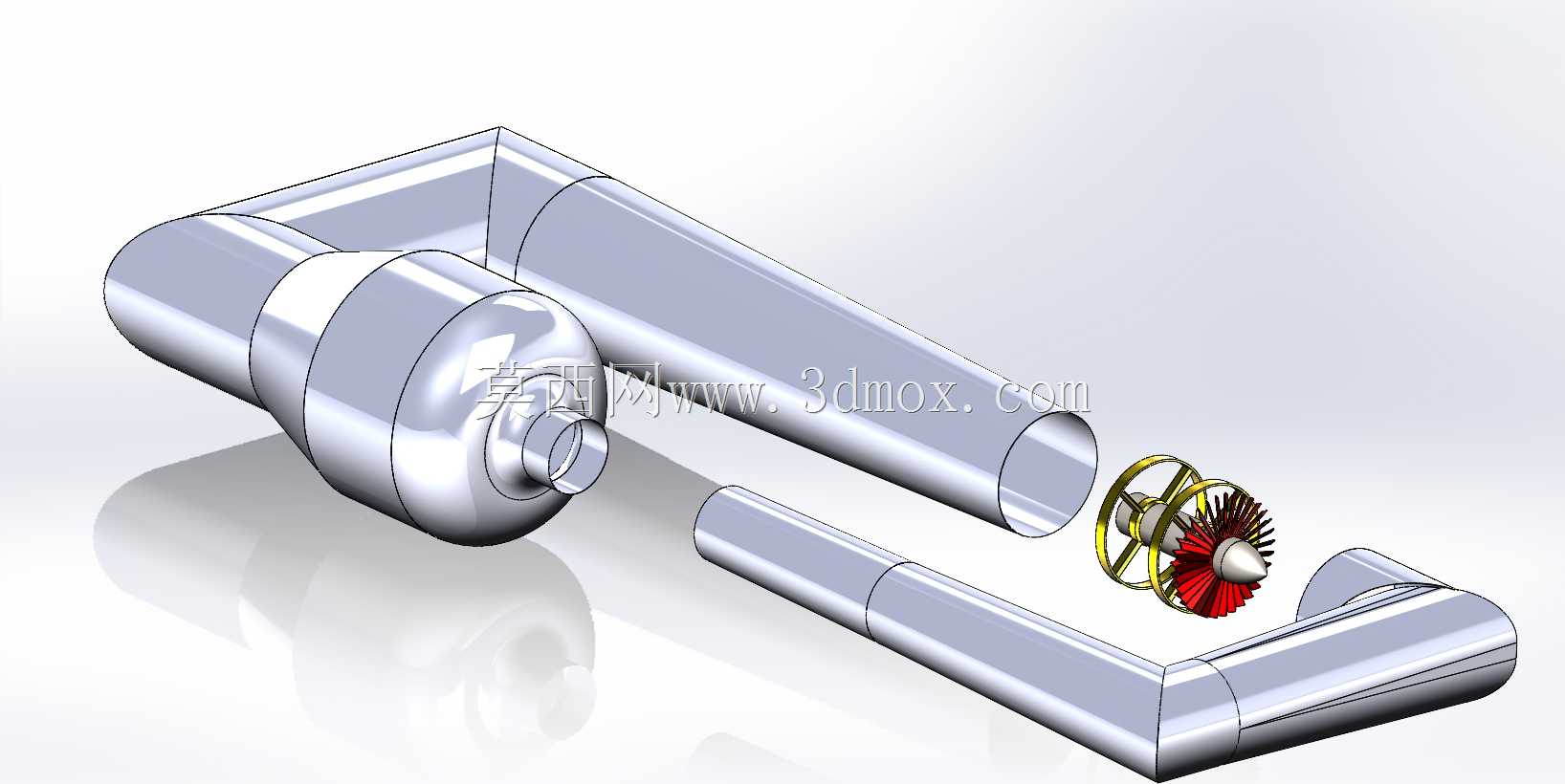

　　相邻工位的中心距预留足够的作业操作空间，工位接口的高度匹配常规站立作业的台面高度，不需要额外加装延长管路就能对准作业点的发尘或发烟位置。管路与工位平台的连接采用嵌入式固定，管路底部设置支撑脚，将管路重量直接传导至地面基础，避免管路重量长期压在工位平台上导致平台变形。末端的动力风轮组件采用整流罩设计，风轮外圈设置防护网，避免杂物吸入管路打坏风轮叶片，整流罩的渐缩结构能让气流更平顺地进入风轮段，减少紊流带来的振动和噪音。在实际使用场景中，这类结构不需要为每个工位单独布设支管路，当生产排班调整、作业工位需要临时变动时，只需封堵暂时不用的工位接口，打开需要使用的工位风门，就能快速完成通风点位的调整，相比传统固定支管的通风系统，

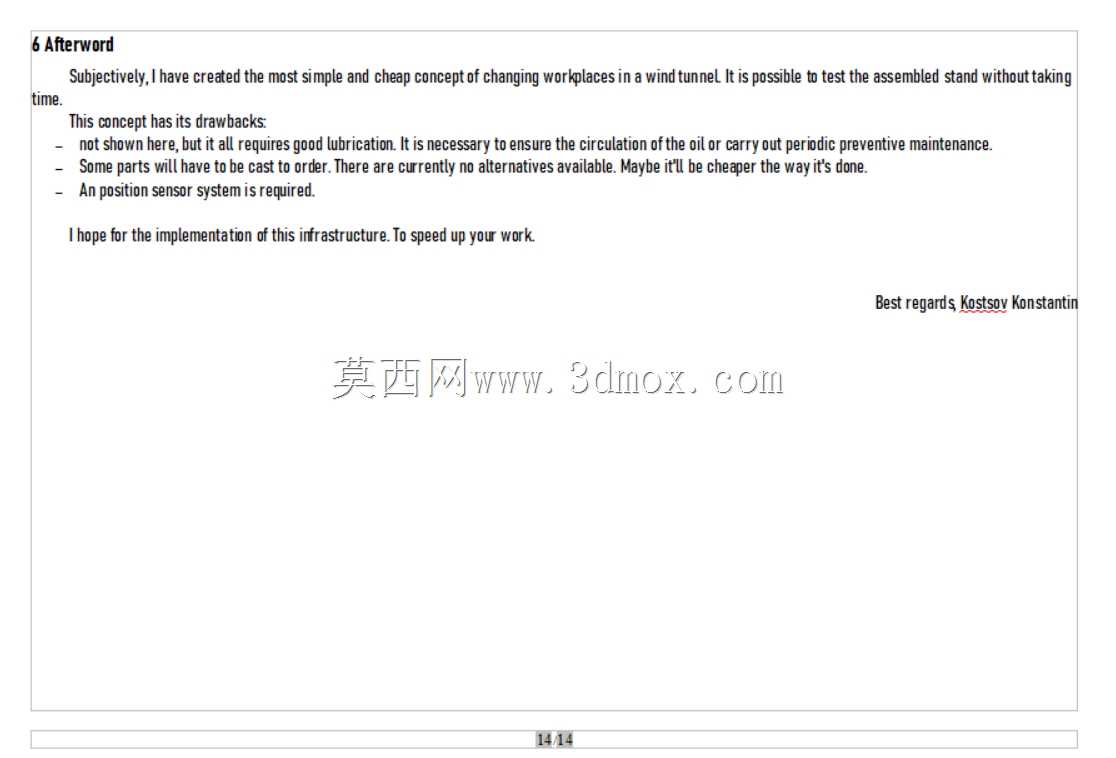

　　管路材料用量能减少近四成，后期工位调整的施工量也大幅降低。设计时还考虑了管路的维护便利性，主风管的弯管段设置了检修开口，日常清理管路内积尘时不需要拆解整段管路，打开检修口就能完成内部清灰作业；工位接口处的密封件采用快拆结构，密封件磨损后可以直接更换，不需要更换整个接口座。平台上的防护栏采用插接式安装，防护栏的立杆直接插入平台预留的安装孔内，不需要焊接固定，当工位需要摆放大型工件时，可以临时拆除对应位置的防护栏，作业完成后再装回，适配不同尺寸工件的作业需求。整套结构的安装基准以平台的地面接触面为零点，主风管的中心高度、工位接口的中心高度、防护栏的高度都做了统一的尺寸链校核，保证现场安装时不需要额外配焊或切割，所有部件都能按定位尺寸直接装配，减少现场安装的工作量。
