电子散热用插片式铝型材散热器结构

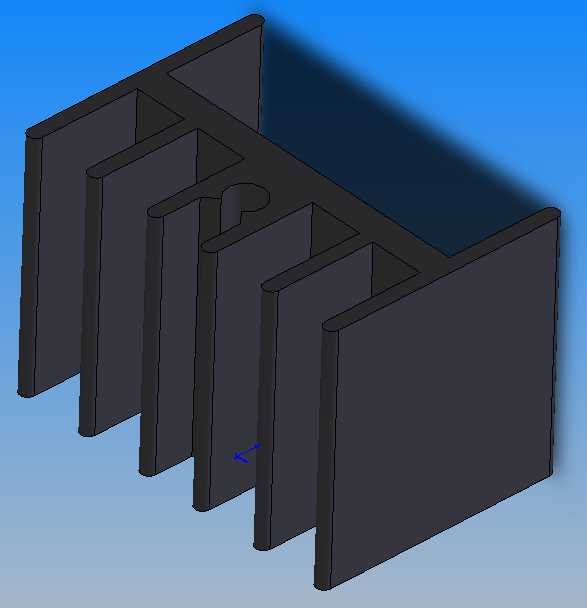

　　这类插片式散热器主要面向中小功率电子器件的被动散热场景，常见于工控板卡、功率电源模块、固态继电器、低压驱动电路的配套散热方案中，不需要额外搭配风冷组件就能满足常规工况下的热耗散需求，在密闭式工业控制设备、低噪声要求的民用电子设备里应用十分广泛。从结构设计来看，主体采用一体化挤压成型的铝型材基底，两侧带有限位挡边，既可以在安装时快速定位发热元件的贴合位置，也能避免散热鳍片受外力磕碰出现形变，影响整体散热风道的流通效率。基底与发热元件接触的平面做了平整化处理，实际装配时配合导热硅脂或者导热垫片填充微观间隙，能够有效降低接触热阻，保证发热源的热量可以快速传导到整个散热结构上。鳍片采用等间距平行排布的设计，鳍片厚度和间距经过匹配计算，

　　既保证了足够的散热接触面积，也不会因为鳍片过密导致自然对流下的空气流通阻力过大，在自然散热工况下，空气可以顺着鳍片间隙形成稳定的热对流通道，把传导到鳍片上的热量持续带走。中间位置预留的卡装缺口是为了适配标准规格的卡扣式安装方式，不需要额外打孔攻丝，就能快速把散热器固定在PCB板或者元件安装支架上，相比螺丝固定的方案，装配效率更高，也不会因为螺丝锁紧力不均匀导致基底变形，影响和发热元件的贴合度。安装边界上，整体结构的长宽尺寸适配常规TO封装、贴片式功率器件的安装范围，鳍片高度控制在合理区间，不会占用过多的设备内部空间，两侧挡边的高度略高于鳍片顶端，在多板卡堆叠安装的设备里，可以避免相邻板卡的元件直接触碰鳍片造成短路风险。

　　设计过程中需要重点考量型材的成型工艺性，鳍片的厚度比例、根部圆角都要符合铝挤压工艺的成型要求，避免生产过程中出现充型不满、鳍片弯折的问题，同时基底的厚度要匹配热传导的需求，不能因为过薄导致热量在基底位置出现横向传导阻滞，也不能因为过厚造成材料浪费、整体重量超标。实际选型应用时，需要根据发热元件的稳态热耗、允许最高结温、设备内部的环境温度区间，核算散热器的热阻参数是否满足工况要求，同时还要考虑安装位置的空气流通条件，如果是安装在设备内部空气流动性较差的区域，还需要适当调整鳍片间距或者增加表面黑化处理，提升辐射散热的效率，保证长期运行下发热元件的温度稳定在额定工作范围内。
