0402封装贴片电阻器三维结构设计

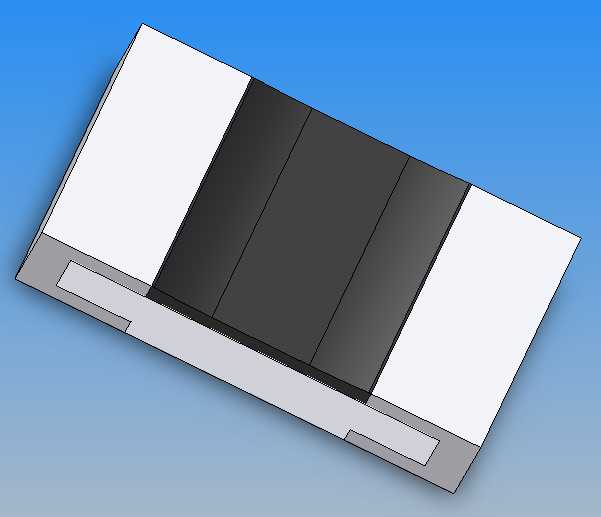

　　在消费电子、工业控制板卡、通讯终端设备的PCB表面贴装生产环节，0402封装的贴片电阻是用量极大的基础无源元件，这类元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的最终效果。做这个模型的时候，首先要还原的是元件实际量产的真实结构，两端的白色端帽是镀锡电极层，中间黑色区域是氧化铝陶瓷基体包裹的电阻膜层，底部的两个内凹电极结构是为了在回流焊过程中，让焊锡能够通过毛细作用爬升到电极侧面，形成可靠的焊点包裹，避免虚焊、立碑等SMT常见不良。从安装边界来看，0402封装的公制尺寸对应1005规格，也就是长度1.0mm、宽度0.5mm，电极端的宽度占整体长度的三分之一左右，

　　建模时特意保留了电极与陶瓷基体结合处的微小台阶，这个细节在做PCB装配干涉检查的时候非常关键，很多新手建模会把整个元件做成一个无台阶的长方体，导致仿真时焊盘与电极的接触面积计算偏差，直接影响后续的焊点可靠性分析。实际应用中，这类电阻多用于高密度布线的电路板，比如智能手机的主板、TWS耳机的控制板、小型化的传感器采集模块，因为封装尺寸极小，在做整板的三维布局时，电阻与周边电容、IC引脚的安全间隙需要控制在0.15mm以上，模型的外形公差严格按照JEDEC封装标准设定，陶瓷基体的边角做了微小的倒角处理，还原真实元件注塑烧结后的成型特征，不会出现尖锐直角的不符合实际生产的结构。端帽部分的建模区分了底层镍阻挡层与表层锡层的厚度差，

　　虽然在整板装配中这个厚度差仅为0.02mm，但在做焊膏印刷量计算的时候，这个尺寸会直接影响钢网厚度的选型，比如0.1mm厚的钢网对应的焊膏印刷量，刚好能匹配这个电极结构的焊锡需求量，避免焊锡过多导致的相邻元件桥接。另外，模型还原了电阻底部的轻微凹面结构，这个结构是元件生产过程中陶瓷基体烧结时的自然形变，在做贴装吸嘴吸附力仿真时，凹面与吸嘴之间的空气残留量计算，会直接影响贴片机的真空压力参数设定，如果忽略这个结构，仿真得出的吸附压力会比实际需求偏小，容易出现高速贴装时元件飞件的问题。在做结构评审的时候，这个模型可以直接导入PCB设计软件，与其他元件做整板的堆叠干涉检查，也可以用于SMT产线的数字孪生场景，模拟贴装、回流焊全流程的元件状态，提前预判生产过程中可能出现的装配问题，减少实际打样的试错成本。
