2W直插引脚电阻器三维结构设计

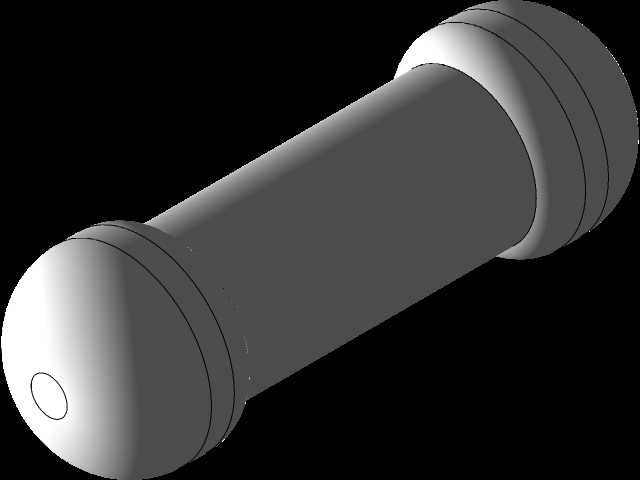

　　这款2W功率等级的直插引脚电阻，是电路设计中最常用的被动限流器件，日常在消费电子电源板、工控设备控制回路、仪器仪表信号调理电路、小功率驱动板卡上都能见到它的身影，核心作用是在回路中分担指定压降、限制支路电流大小，也可配合电容组成RC吸收回路抑制浪涌，或是作为采样电阻采集回路电流参数。从结构设计来看，主体采用圆柱陶瓷基体作为核心承载结构，陶瓷基体本身具备高绝缘、耐高温的特性，能够承载电阻工作时产生的焦耳热，避免高温下绝缘失效；电阻膜层均匀附着在陶瓷基体外壁，通过调整膜层厚度与刻槽参数匹配目标阻值，外部包裹多层绝缘封装层，既可以隔绝电阻膜与外界的接触，避免积尘、凝露导致的漏电爬电，也能提升元件整体的机械强度，抵抗装配过程中的磕碰损伤。

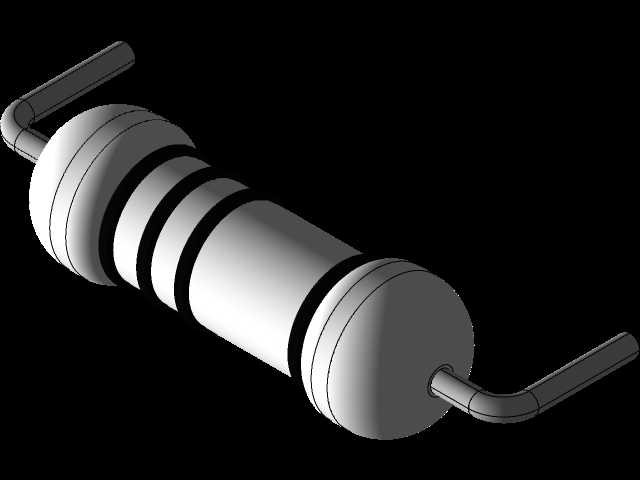

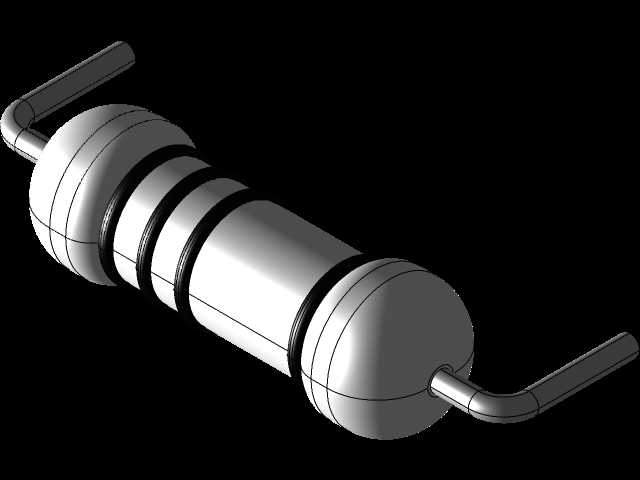

　　两端的金属端帽与电阻膜层可靠压接，确保电接触稳定，不会因为长期工作出现接触电阻增大的问题；从端帽引出的镀锡铜质引脚采用90度弯折成型，引脚直径与弯折半径完全适配常规PCB板的通孔安装尺寸，既可以在波峰焊、手工焊工序中顺利插装，也能在元件与PCB之间留出足够的散热间隙，避免电阻工作时的热量直接传导到PCB焊盘导致焊盘脱落。设计过程中重点考量了功率裕量与安装边界的匹配：2W额定功率下，电阻本体的长度、直径参数经过热仿真校核，确保在额定环境温度下长期工作时，本体表面温度不会超过封装材料的耐温上限，同时引脚的伸出长度、弯折位置预留了足够的装配公差，能够适配不同厚度PCB的插装需求，也能兼容卧式、立式两种常见的板上安装姿态。在批量装配场景中，

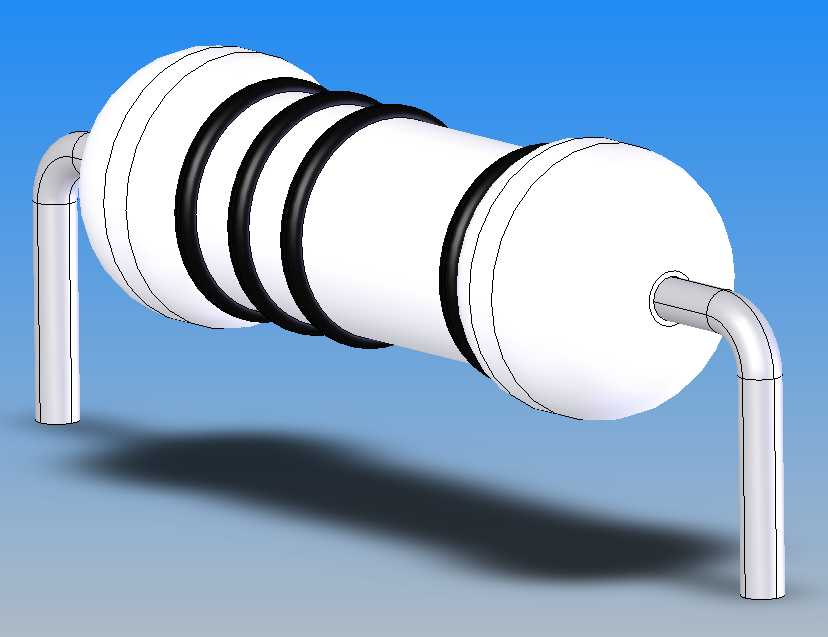

　　该结构的电阻可以适配自动插件机的送料轨道，引脚间距一致性好，不会出现插装卡料、引脚偏斜的问题；对于手工返修场景，引脚的可焊性镀层能够适配常规焊锡温度，拆焊过程中不会出现端帽脱落、镀层损伤的问题。不同于贴片电阻的表贴安装形式，这种带弯折引脚的直插电阻自身具备一定的机械缓冲能力，在设备存在小幅振动的使用场景下，引脚的微变形可以吸收振动应力，避免焊盘处出现应力开裂，提升电路长期工作的可靠性。建模过程中完整还原了封装层的分段环筋结构、引脚的弯折圆角、端帽与本体的衔接细节，能够直接用于PCB板的三维装配干涉检查，也可以用于电子装联工艺的仿真验证，帮助结构设计人员在整机布局阶段提前确认元件的安装空间，避免后期装配出现元件与周边结构件干涉、散热空间不足的问题。
