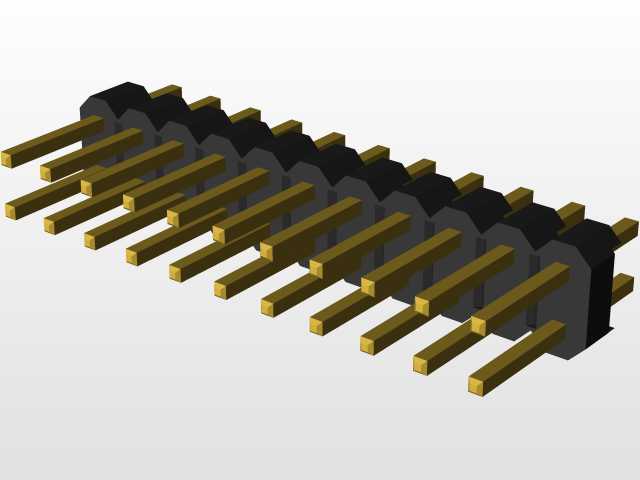

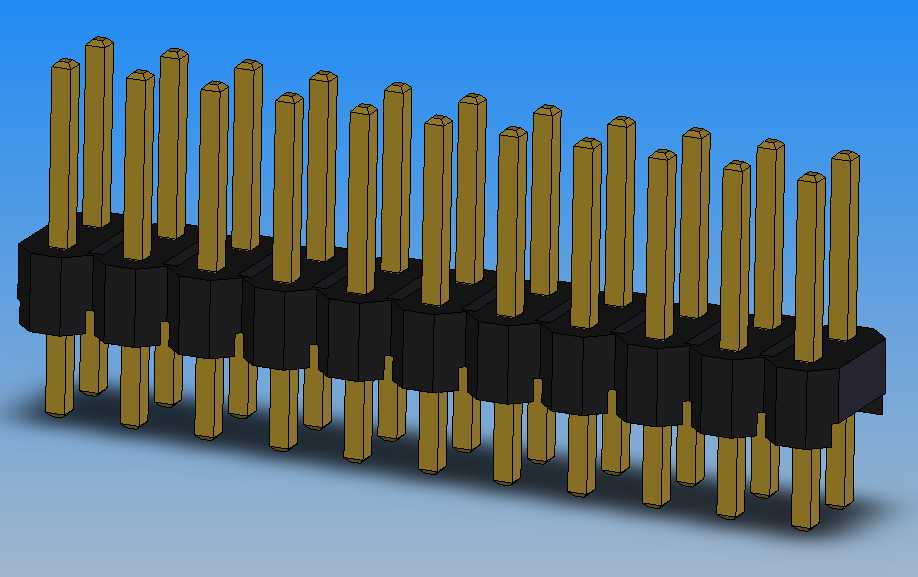

双排直插式8.54mm高度金针排针结构

　　这款双排直插排针是板对板连接场景中应用极广的基础接插元件，日常在工控控制板、消费电子主板、电源模块板卡的信号与小电流传输链路里随处可见，主要承担两块PCB之间的电气连通与机械定位作用，在需要频繁插拔调试的测试工装、模块化组合的电子设备里，这类排针的接触可靠性直接决定整套设备的运行稳定性。设计之初首先锁定了8.54毫米的总高度参数，这个尺寸是为了匹配板间预留8mm安装间隙的常规堆叠方案，针体露出塑胶基座上下两端的长度经过反复校核，既保证过波峰焊时焊锡能够充分浸润针脚形成可靠焊点，又不会因为针脚过长导致焊接后相邻针脚出现锡连短路的问题。针体选用镀金材质，核心考量是降低接触电阻，同时提升抗氧化、耐插拔的性能，相比普通镀锡排针，

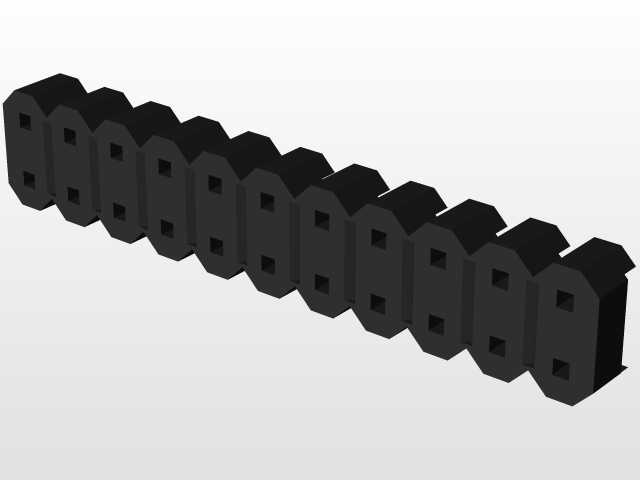

　　金针的插拔寿命能提升三倍以上，适合需要反复拆装调试的设备场景。塑胶基座采用等距排布的单针独立隔仓结构，每根金针都被独立的塑胶壁分隔开，哪怕焊接时出现少量锡珠飞溅，也不会落到相邻针脚之间造成短路，基座的塑胶材质选用耐高温的热固性塑料，能够承受波峰焊260摄氏度的高温冲击，不会出现基座融化变形、针体偏移的问题。建模过程中优先保证了针体中心距的精度，相邻针脚的中心距严格控制在常规直插排针的标准间距公差范围内，避免出现插板时针脚偏位无法对准PCB焊盘孔的问题，塑胶基座的外形尺寸也做了安装边界校核，基座宽度方向不会超出PCB上预留的丝印安装范围，两端的限位凸台能够在插装时卡在PCB对应的定位槽内，焊接前不需要额外治具固定就能完成排针的预定位。

　　从实际选型角度看，这类排针的针体截面尺寸经过优化，既保证足够的机械强度，插拔时不会出现针体弯折的情况，又能适配行业通用的圆孔排母座，不需要单独定制配套接插件，替换成本极低。在结构细节上，针体与塑胶基座的结合位置做了滚花卡位设计，针体中部的滚花结构嵌入塑胶内部，能够承受至少5牛的轴向拉拔力，不会出现焊接或插拔过程中针体从基座脱落的问题，双排错位排布的针体布局，也让单位长度内的信号通道数量提升一倍，同时不会因为针脚过密提升焊接难度。
