贴片式红色轻触按键电子元件结构

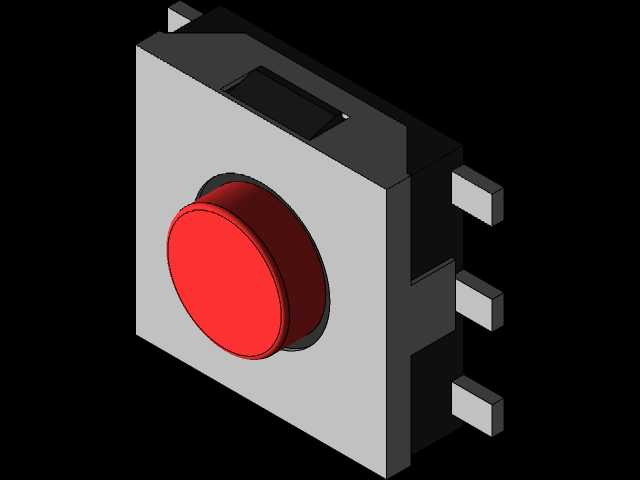

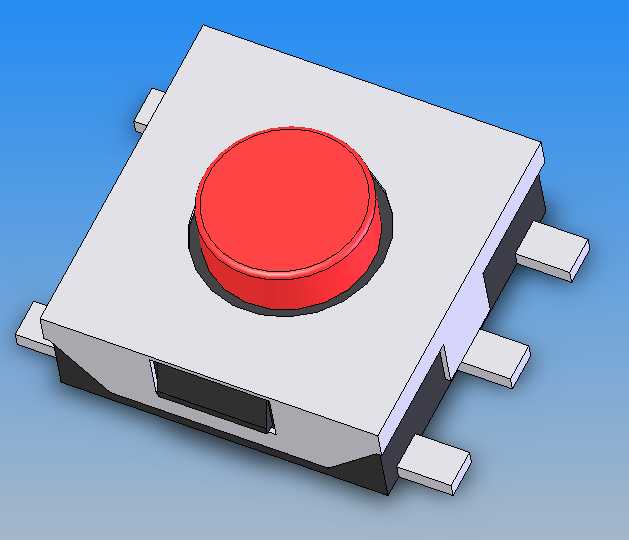

　　这款贴片式轻触按键是消费电子、工业控制板卡领域应用极广的基础输入元件，日常接触的家电控制面板、手持检测设备按键区、工控IO模块信号输入位都能见到同结构产品的身影，核心作用是通过按压动作实现电路的通断切换，给主控单元传递人工操作的触发信号。从结构设计来看，这款按键采用四引脚贴片封装，四个引脚对称分布在基座两侧，焊接时可以直接贴合在PCB焊盘表面，不需要在电路板上开插装通孔，能有效压缩板卡的整体厚度，适配当下轻薄化电子设备的设计趋势。按键的基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊的高温环境，不会在焊接工序中出现基座变形、引脚移位的问题，基座边缘做了微小的定位凸台，在SMT贴装工序中可以配合吸嘴定位，减少贴装偏移的不良率。

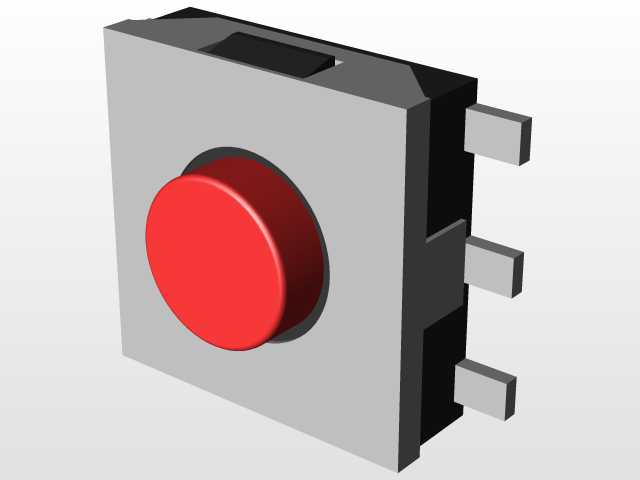

　　顶部的红色按键帽采用圆弧过渡设计，按压时手指接触的触感柔和，不会出现硌手的问题，按键帽和基座之间预留了合理的活动间隙，既保证按压行程顺畅，又能避免日常使用中灰尘、细碎杂物从缝隙进入按键内部，延长元件的使用寿命。内部采用金属弹片作为导通触点，按压时弹片受力变形接触底部焊盘实现电路导通，松开后弹片依靠自身弹性复位，断开电路，触发力度设计在常规消费电子通用的区间，既不会因为力度太轻出现误触发，也不会因为按压力度过大导致操作疲劳。在安装边界上，这款按键的整体高度控制在毫米级，贴装后突出PCB板面的高度很低，不会和设备外壳、周边其他贴片元件产生空间干涉，四个引脚的焊盘尺寸按照行业通用标准设计，不需要单独定制封装库，

　　可以直接调用现有标准贴片封装完成PCB布局，能大幅缩短硬件开发的周期。做三维建模时，需要重点还原引脚的共面度，确保四个引脚的底面处于同一平面，避免模拟SMT贴装时出现虚焊的模拟偏差，同时按键帽的活动行程要按照实际参数预留，不能把按键帽和基座做成刚性一体结构，要体现出活动部件的装配关系，方便后续做整机结构干涉检查时，模拟按键按压全程的空间占用情况，避免外壳装配后出现按键卡滞、按不动的问题。这类轻触按键虽然属于小型基础元件，但在结构设计时如果忽略了安装公差、按压行程的细节，很容易在量产阶段出现批量性的按键失效问题，建模时还原真实的结构细节，能在设计阶段就提前规避这类装配风险。
