35规格滚子链内外链节传动构件

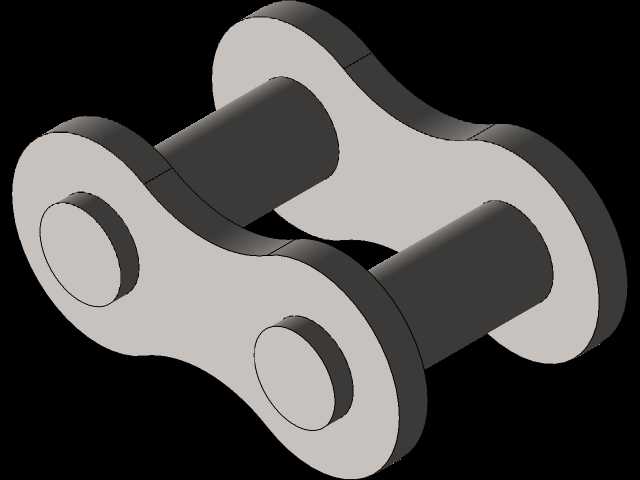

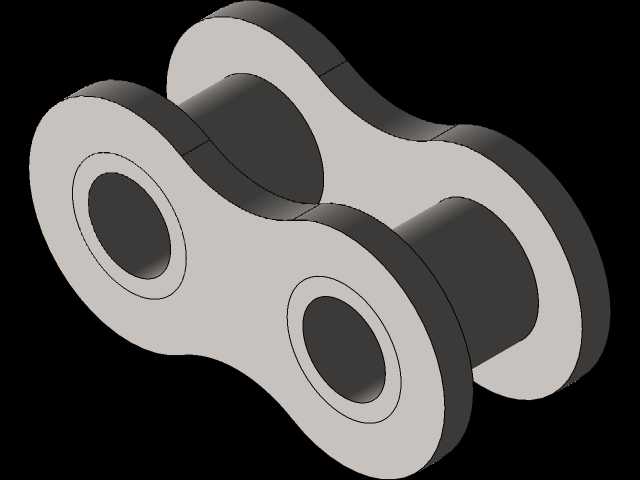

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送设备、农业机械、轻工包装线、摩托车传动系统等场景中承担着远距离同步动力传输的核心作用，而内外链节作为滚子链的基础组成单元，其结构精度直接决定整根链条的运转平顺性、磨损寿命与负载承载能力。这款35规格滚子链的内外连杆，是单节链条实现相邻链节铰接、配合滚子完成链轮啮合的核心结构件，设计过程中首先要匹配对应节距的链轮齿形参数，保证链节与链轮啮合时无卡滞、无跳齿现象，同时要兼顾链节铰接时的转动灵活性与连接刚性。从结构上看，该链节采用对称式8字形板件结构，两端的同轴销孔是核心安装基准，孔位的同轴度公差、孔壁的表面粗糙度直接影响销轴装配后的转动阻力，设计时需要严格控制两孔中心距的尺寸公差，

　　避免多节链节装配后出现链条总长超差、张紧度不均的问题。链节板的轮廓采用圆弧过渡设计，一方面是为了降低链节运转过程中的应力集中，避免交变载荷下板件出现疲劳断裂，另一方面也能减少链节往复摆动时与相邻部件的干涉风险。在实际设备选型与装配过程中，这类链节的安装边界需要匹配对应规格的销轴、滚子与套筒，销孔与销轴采用间隙配合保证铰接转动顺畅，外链板与销轴通常采用过盈配合实现固定，内链板与套筒同样采用过盈连接，装配后需要保证相邻链节可以在设计角度范围内自由弯折，无卡滞死点。在输送线应用场景中，这类链节往往还需要配合附件完成工装托盘的搭载，因此链板的平面度、厚度公差也需要严格控制，避免搭载负载后出现链节偏斜、链条跑偏的问题。设计建模过程中，

　　需要重点还原链板的轮廓曲率、销孔的倒角结构、板件的厚度参数，同时要预留出套筒与滚子的装配空间，保证虚拟装配时各部件的配合关系与实际生产装配逻辑一致，为后续的链条动力学仿真、有限元强度校核提供准确的模型基础。这类小规格滚子链通常应用在负载不大、传动转速较高的场景，比如小型输送线、办公设备传动结构、园林工具传动系统中，链节的轻量化设计也能降低链条运转时的惯性冲击，提升高速传动下的稳定性。
