L型安装座槽轮导向支撑结构

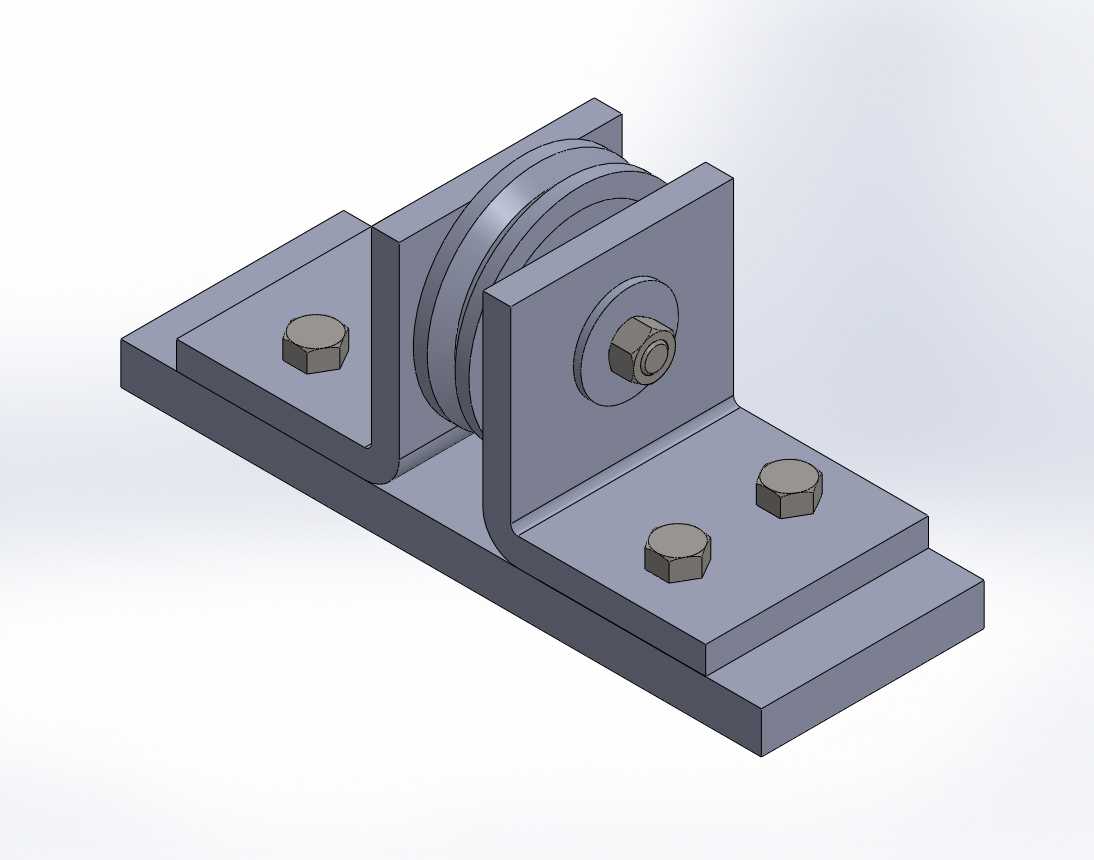

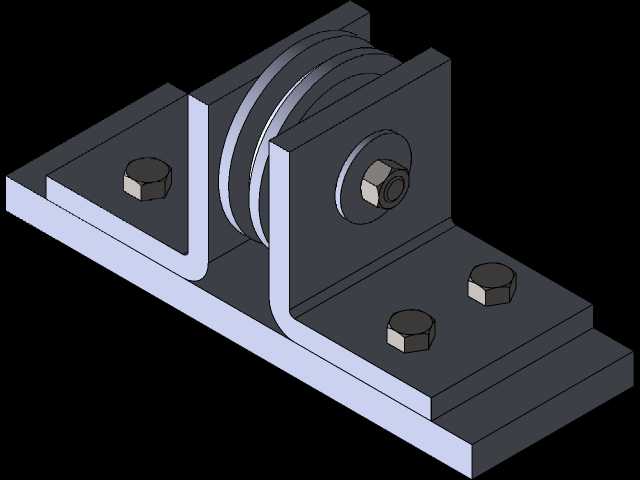

　　该支撑结构多用于物料输送线、移动工装平台、轻型滑移设备的行走导向环节，核心作用是为槽型滚轮提供稳定的安装基准，同时通过L型折弯安装座适配设备侧装或底装的固定需求，避免滚轮运行过程中出现偏摆、窜动问题。结构整体采用折弯钢板作为安装基体，底座平面预留三个螺栓过孔，可直接通过外六角螺栓固定在设备机架的安装平面上，安装孔位采用等边三角形排布，相比单排双孔固定方式，能更好抵消滚轮受侧向力时产生的倾覆力矩，提升整体连接刚性。滚轮部分采用带凹槽的轮体设计，可适配圆钢导轨、钢丝绳等导向件，轮体中心通过带肩螺栓与两侧立板连接，螺栓末端采用六角螺母锁紧，装配时可通过调整螺母锁紧力矩控制滚轮的转动阻尼，既保证滚轮转动顺畅无卡滞，又能避免轮体出现轴向窜动。

　　两侧立板与底座采用一体化折弯成型，相比焊接拼接结构，省去了焊后加工工序，同时消除了焊接变形带来的立板平行度误差，保证滚轮安装后两侧间隙均匀，不会出现轮体与立板摩擦的问题。从安装边界来看，底座的折弯高度与立板间距经过匹配设计，轮体突出立板的尺寸刚好满足导向件嵌入需求，不会出现导向件与安装座剐蹭的情况，整体结构紧凑，不需要额外预留过大的安装空间，可直接嵌入到设备框架的型材间隙中。设计过程中优先考虑了装配便利性，所有紧固件均采用标准外六角件，现场装配不需要专用工具，采用普通扳手即可完成全部安装操作，后期维护更换滚轮时，仅需拆下中心锁紧螺栓即可取出轮体，不需要拆解整个安装座，大幅降低运维工作量。轮体与中心轴之间预留了足够的配合间隙，可适配常规工况下的热胀冷缩变形，即使在车间温差较大的环境下长期运行，也不会出现轮体抱死无法转动的故障。
