潜水板配套用环形定位垫圈结构设计

　　在水下作业装备、潜水配套器材的装配体系中，这类环形定位垫圈是保障部件连接精度、抵消装配间隙的核心小尺寸零件，看似结构简单，却直接影响整套潜水板组件的连接可靠性与水下工况下的使用寿命。很多刚接触水下器材结构设计的工程师容易忽略这类小零件的细节设计，往往直接套用普通平垫圈的参数，实际装配后要么出现定位偏移，要么在水流反复冲击下出现连接松动，甚至引发部件脱落的风险。

　　从实际使用场景来看，这类垫圈主要安装在潜水板的连接螺栓与板件接触面之间，一方面要分散螺栓锁紧时对板件表面的压应力，避免玻璃钢或者工程塑料材质的潜水板被螺栓压溃出现局部开裂，另一方面要承担径向定位的作用，限制螺栓孔与连接件之间的相对窜动，保证潜水板在水下承受水流冲击力、人员踩踏载荷时，连接位置不会出现错位。设计时首先要匹配对应螺栓的公称直径，内孔尺寸要比螺栓大径留出0.2-0.5mm的装配间隙，既保证螺栓可以顺利穿入，又不会因为间隙过大导致定位失效；外圆尺寸则要结合潜水板上安装位的沉孔边界来确定，要保证垫圈外圆完全覆盖板件的承压面，同时不会和相邻的安装结构产生干涉。

　　厚度方向的设计需要结合整套连接副的压缩量来核算，要考虑锁紧后橡胶密封垫的压缩形变，垫圈本身的厚度公差要控制在±0.05mm以内，避免不同位置的垫圈厚度差导致板件装配后出现翘曲。零件的两个端面都要做平面度处理，表面粗糙度控制在Ra3.2即可，不需要过高的加工精度，否则会徒增加工成本，边缘位置要做0.2mm的倒角处理，去除冲压或者车加工产生的毛刺，避免装配时毛刺脱落卡在密封面位置引发漏水问题。

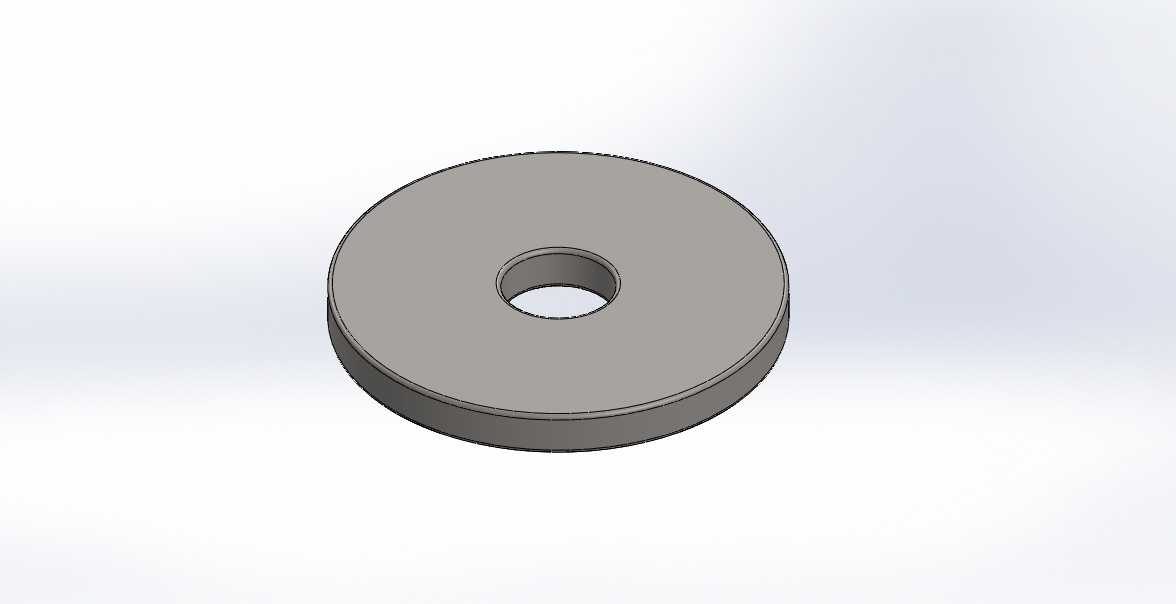

　　建模过程中要重点关注内孔与外圆的同轴度要求，同轴度公差要控制在0.1mm以内，否则安装后会出现螺栓偏载，长期受交变载荷作用下容易出现螺栓疲劳断裂。材质选择上一般优先选用316不锈钢，兼顾水下环境的耐腐蚀性能与足够的结构强度，不需要做额外的表面处理，本身的钝化层就可以满足淡水、海水环境下的长期使用要求。实际选型时还要注意，这类垫圈不能和普通弹簧垫圈搭配使用在潜水板的主连接位置，弹簧垫圈的切口会刮伤板件表面，还会破坏密封面的平整度，容易引发连接松动和渗水问题，所有需要定位的连接位都要采用这种平式定位垫圈搭配锁紧螺母的结构，才能保证长期使用的可靠性。
