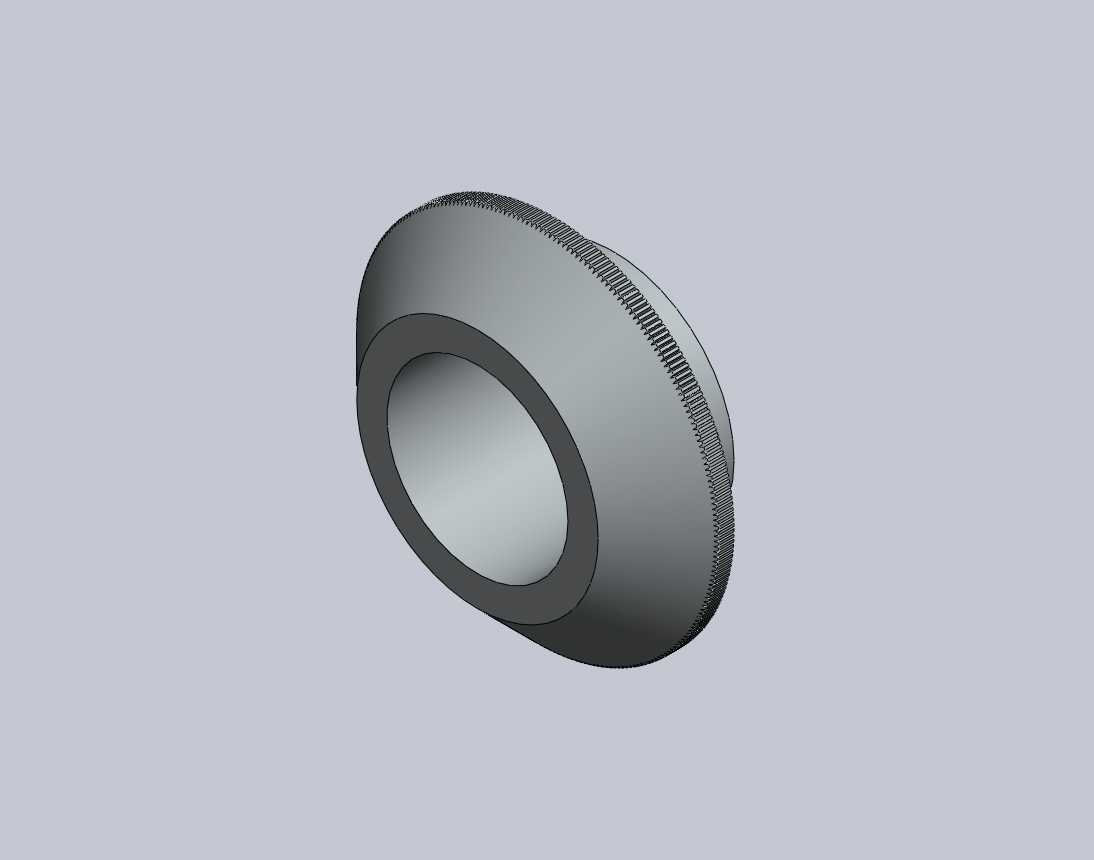

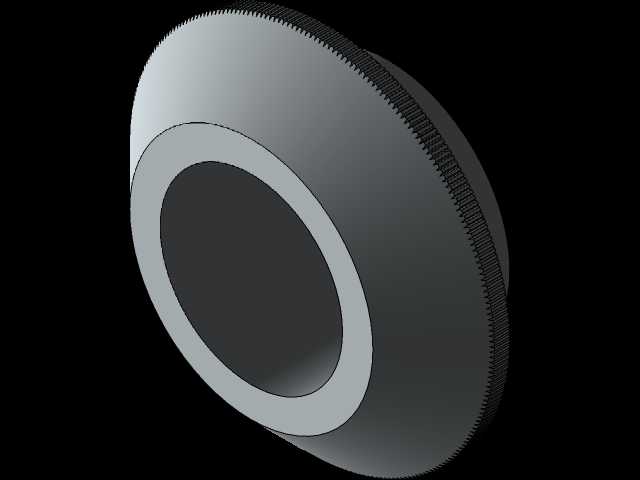

带滚花防滑结构的环形锁紧限位零件

　　这类带外圆周滚花结构的环形锁环，在各类需要轴向限位、周向防松的机械装配场景中应用十分广泛，小到手动调节的工装夹具、检测治具，大到液压阀组、轻工输送设备、机床操作组件的调节部位，都能见到这类零件的身影。不同于普通的平垫圈或者孔用挡圈，这款锁环的设计核心是兼顾手动调节的便利性与锁紧后的可靠性，外圆周加工的细密直滚花，完全是为了操作人员徒手拧动时增大接触摩擦力设计，不需要借助扳手、卡簧钳这类额外工具，就能快速完成位置调整与锁紧操作，在需要频繁手动调节限位位置的工位上，这种结构能大幅降低操作辅助时间，提升装配与调试的效率。从结构设计逻辑来看，零件采用阶梯式环形截面，较厚的内环段是主要的承载受力部位，用来套在对应直径的光轴或者调节螺杆上，

　　内环的内孔尺寸与配合轴径采用小间隙配合，保证滑动调节时不会出现卡滞，同时又不会因为间隙过大产生径向晃动；外环段的直径略大于内环，外圆周的滚花直接加工在外环的圆柱面上，滚花的齿深控制在合理范围，既保证足够的摩擦力，又不会因为齿峰过于尖锐划伤操作人员的手部。在安装边界上，这类锁环的轴向厚度需要匹配安装位置的预留空间，通常会在配合轴上对应位置加工出环形槽或者定位平面，锁环调整到目标位置后，可以通过侧面的紧定螺钉或者自身的弹性变形完成固定，不会在设备运行过程中因为振动出现轴向窜动。很多设计人员在做手动调节机构时，容易忽略锁紧件的操作便利性，要么选用需要工具操作的紧固件导致调节效率低下，要么选用表面光滑的环形件导致徒手操作时打滑，

　　这款锁环的结构刚好平衡了承载能力、操作便捷性与安装空间的要求，滚花结构的设计也经过了实际操作验证，齿距和齿深的参数既满足摩擦力要求，加工时也能通过普通的车床滚花工艺直接成型，不需要额外的特殊加工工序，量产时的工艺性较好，成本控制也更有优势。在实际选型使用时，需要重点核对内孔与配合轴的尺寸公差，以及外环直径与周边相邻零件的避让间隙，避免调节过程中与周边结构产生干涉，同时滚花部位的表面粗糙度也需要控制在合理范围，防止长期徒手操作时出现毛刺刮手的问题。
