工业工装用带耳折弯式夹具支撑底座

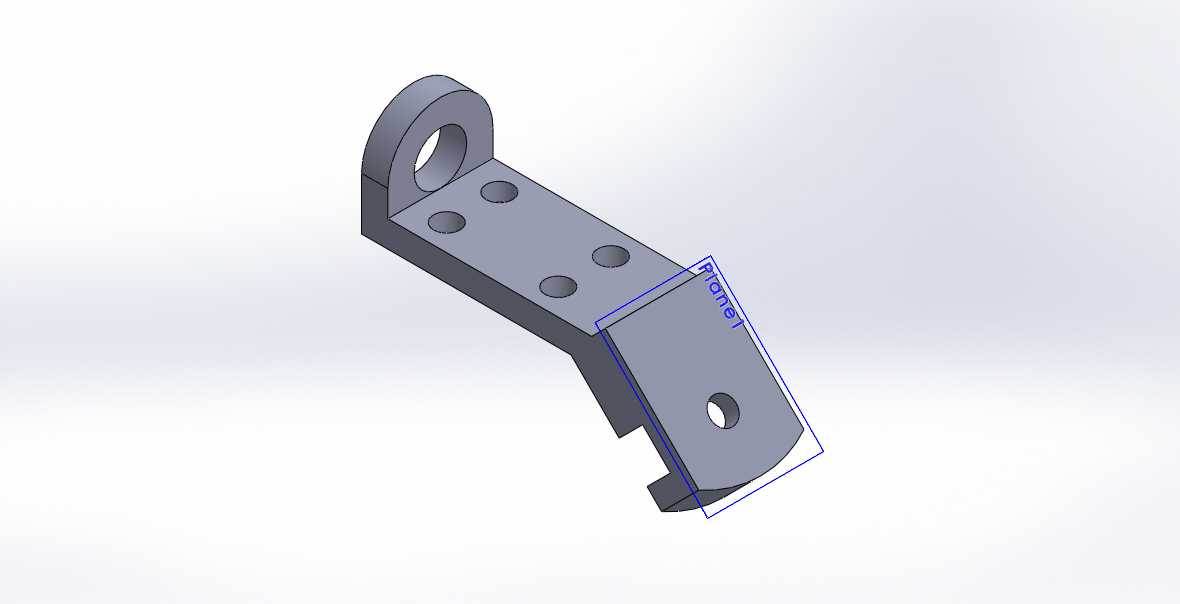

　　这款夹具底座主要应用在工装夹具的支撑定位环节，常见于生产线工位的工件夹持模组、小型装配工位的夹具固定端，也可作为非标自动化设备中执行元件的安装承载基座，承担整个夹具单元的受力传导与位置固定作用。从结构设计来看，底座主体采用折弯式长条板构型，一端设置带通孔的立式吊耳结构，该孔位用于铰接夹具的压臂或者连接驱动连杆，孔位周边做了加厚处理，避免铰接处长期受交变载荷出现应力开裂，吊耳与主体板采用一体化折弯成型，减少拼接焊缝带来的强度短板。主体板面上均匀排布四个沉头安装孔，孔位间距按照常规工装安装的标准孔距设计，可直接适配市面多数标准型材台面的安装孔位，安装时沉头结构可让螺栓头完全没入板面，不会对上方安装的夹具组件造成干涉。

　　底座另一端向下弯折形成带圆孔的定位支脚，该支脚插入工作台的定位槽后，可通过穿装销轴完成底座的初定位，再配合板面的沉头螺栓完成完全固定，这种双段定位的设计能大幅降低安装时的对位难度，也能提升底座受侧向力时的抗偏移能力。设计阶段优先考虑了受力路径的合理性，从吊耳处传入的夹持力会顺着折弯的主体板传导到四个安装孔，再分散到工作台面，折弯处做了圆角过渡，避免应力集中，整体外形的安装边界控制紧凑，不会占用过多工位台面空间，相邻安装的其他工装组件不会出现位置干涉。支脚处的圆孔与板面安装孔的位置公差控制在±0.02mm范围内，能保证夹具安装后的重复定位精度满足多数装配、检测工位的精度要求，底座的板面平整度经过结构优化，安装后不会出现翘曲变形，

　　保证上方夹具的工作面与台面保持平行。在实际使用场景中，这类底座可搭配快速夹钳、气动压头组成简易夹持工装，用于小型五金件、塑胶件的装配定位，也可多件组合使用，作为长条形工件的多点支撑夹持基座，适配不同长度工件的装夹需求，结构上没有冗余设计，所有结构特征都服务于安装固定、受力传导、定位连接的核心功能，没有多余的装饰性结构，完全按照工业工装的实用需求设计。
