四通法兰连接截止阀壳体结构设计

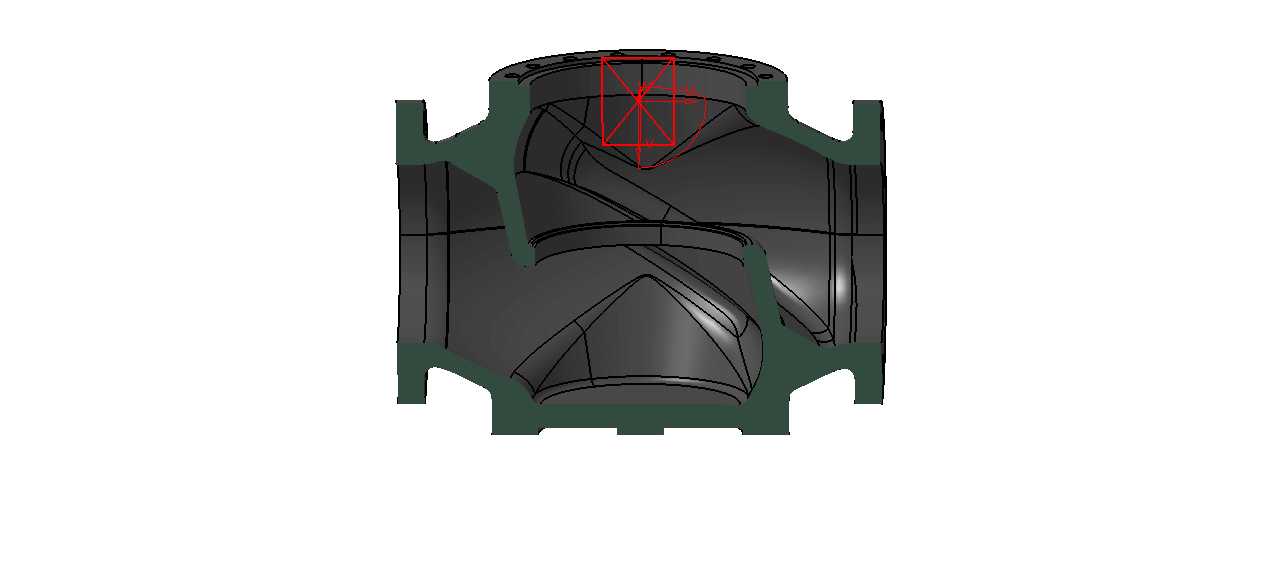

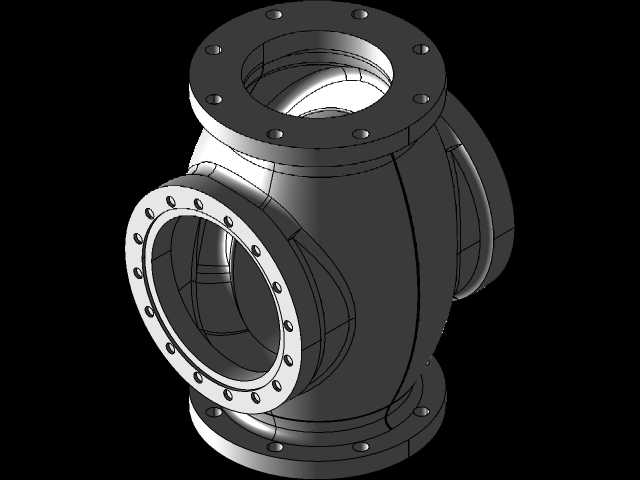

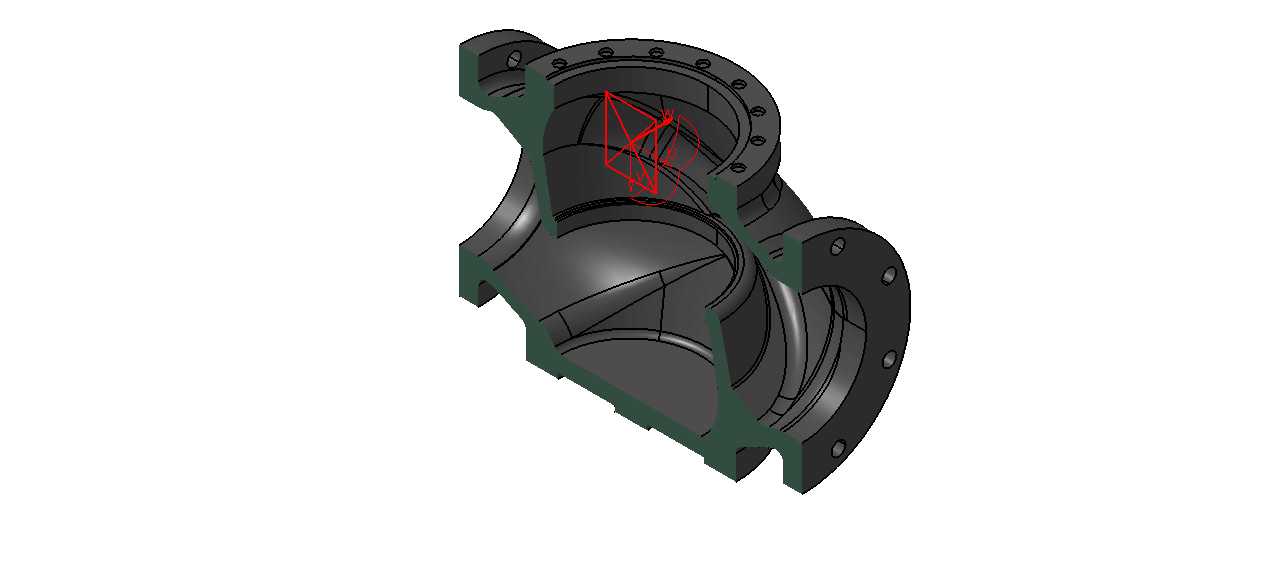

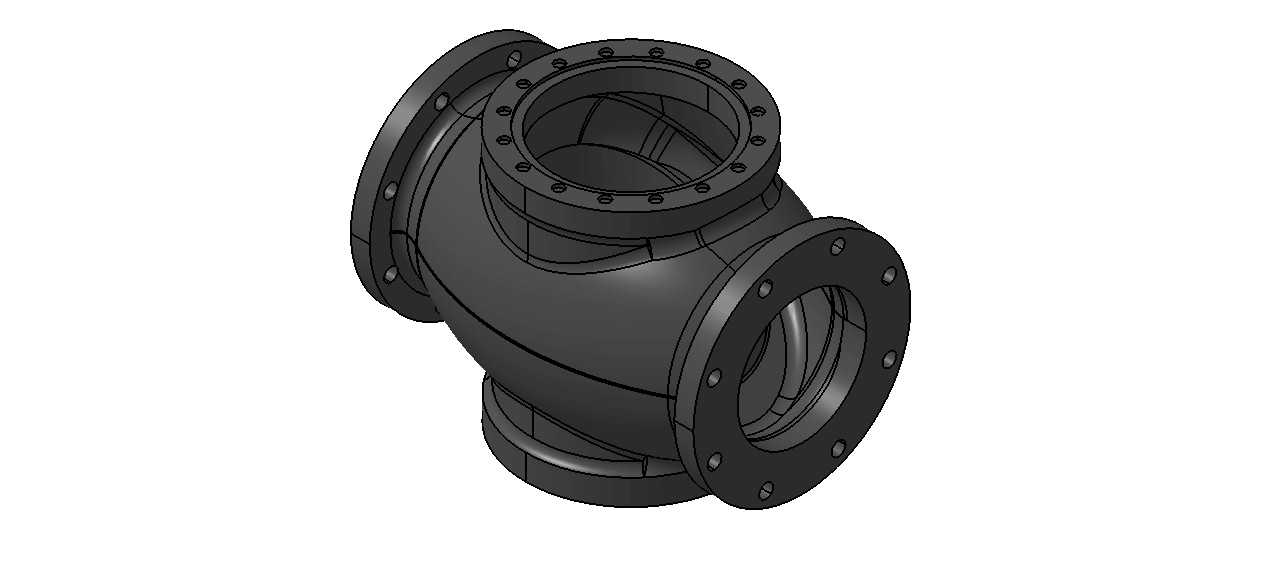

　　这款四通结构的截止阀壳体，是工业管路截断类阀门的核心承压部件，主要应用在多支路交汇的工艺管线上，常见于石化输送管网、热电汽水回路、工业水处理系统以及化工原料分配工段，可同时实现三个方向的管路连通与介质截断控制，相比常规两通截止阀能减少管路中弯头、三通的拼接数量，降低管网泄漏点，同时缩短管路安装的总长度，节省狭小工艺空间内的排布余量。从结构设计逻辑来看，壳体整体采用等强度变曲率流线造型，内部流道做了圆弧过渡处理，没有直角突变的结构，一方面可以降低介质流经阀体时的局部阻力，减少紊流带来的压损与冲蚀，另一方面能避免介质中的固体杂质在流道拐角处沉积卡涩，适配带少量颗粒的流体输送工况。三个外接法兰端采用统一的螺栓孔排布设计，

　　法兰密封面为突面结构，可匹配同压力等级的管路法兰，安装时无需额外加工转接件，法兰背面与壳体主体的衔接处做了加厚过渡圆角，能有效分散螺栓预紧力与管路载荷带来的应力集中，避免长期运行中出现焊缝或本体开裂的问题。顶部的阀盖连接法兰设置了均匀分布的螺栓孔，用于安装阀杆密封组件与驱动执行机构，法兰止口的同轴度公差控制在较高精度范围，可保证阀杆升降过程中与阀座密封面的对中精度，减少密封面偏磨导致的内漏问题。壳体的壁厚设计按照公称压力等级做了梯度分配，流道转弯处、法兰衔接处的壁厚略大于直筒段，在满足承压强度要求的前提下尽可能控制整体重量，避免不必要的材料浪费。安装边界上，三个侧向法兰的端面到壳体中心的距离保持一致，可适配水平、

　　垂直等不同安装朝向的管路布局，法兰螺栓孔采用跨中排布方式，能兼容不同行业的管路安装规范，不需要现场调整法兰对位角度。壳体底部的结构做了平底过渡设计，既可以在装配时作为临时支撑面方便工位转运，也能避免介质停机时在壳体内腔底部形成积液残留，对于易结晶、易凝固的介质工况，可减少停机后残留介质固结导致的阀门卡滞问题。整个壳体的结构拆分充分考虑了铸造工艺的可行性，所有转角处均设置了铸造圆角，没有封闭的内腔死角，方便砂芯的固定与清砂作业，能有效降低铸造过程中的气孔、砂眼缺陷率，提升铸件成品率。
