多组异形金属弯曲冲压成型构件

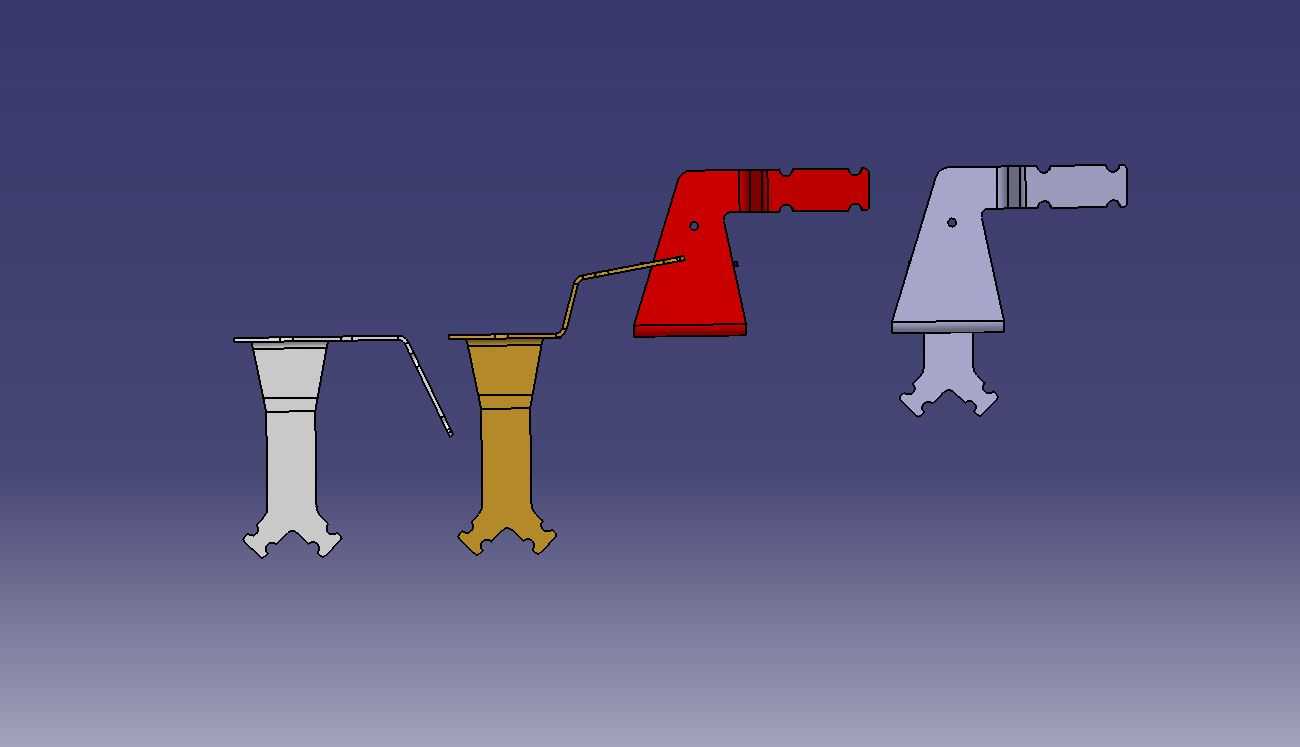

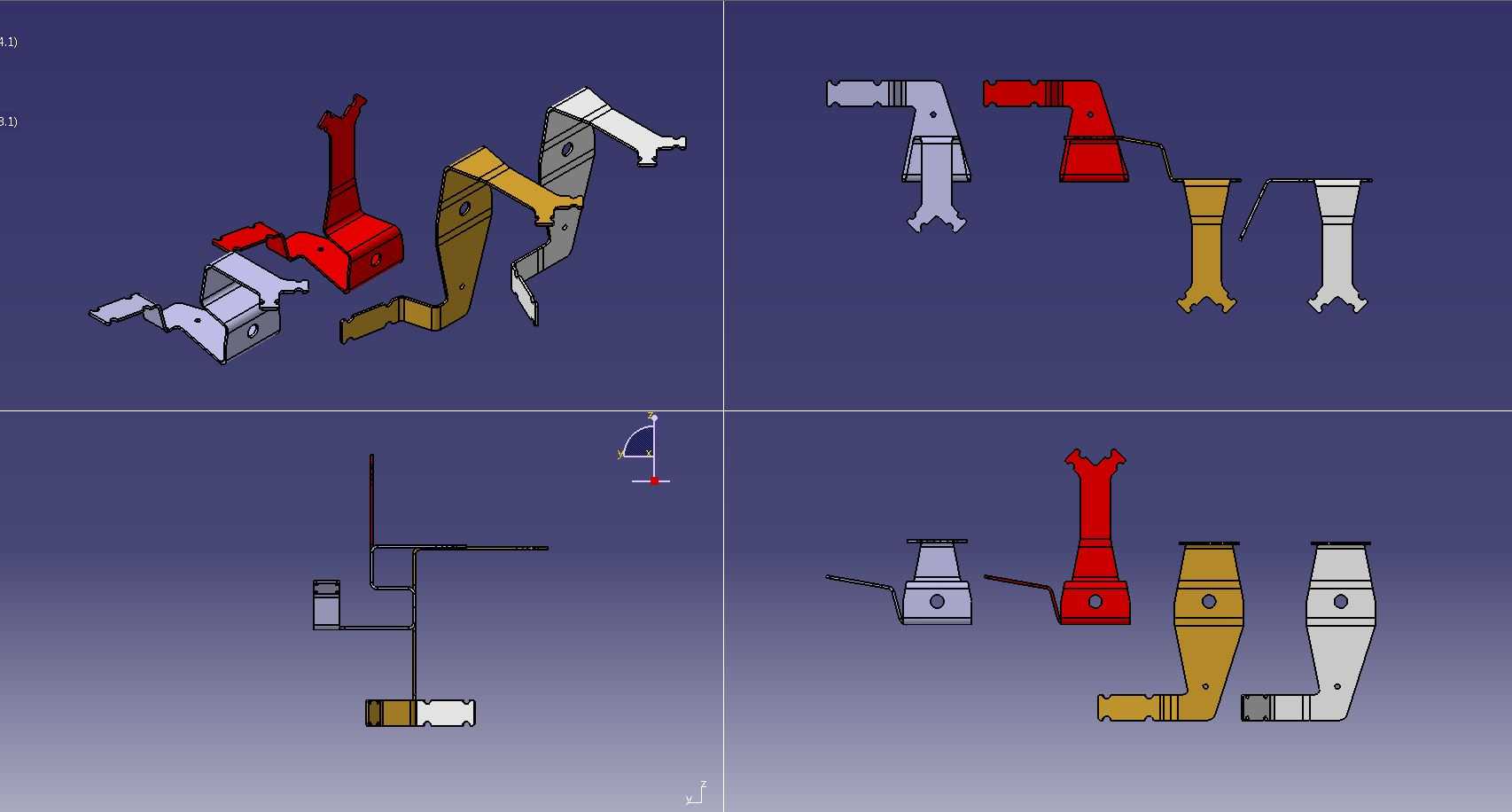

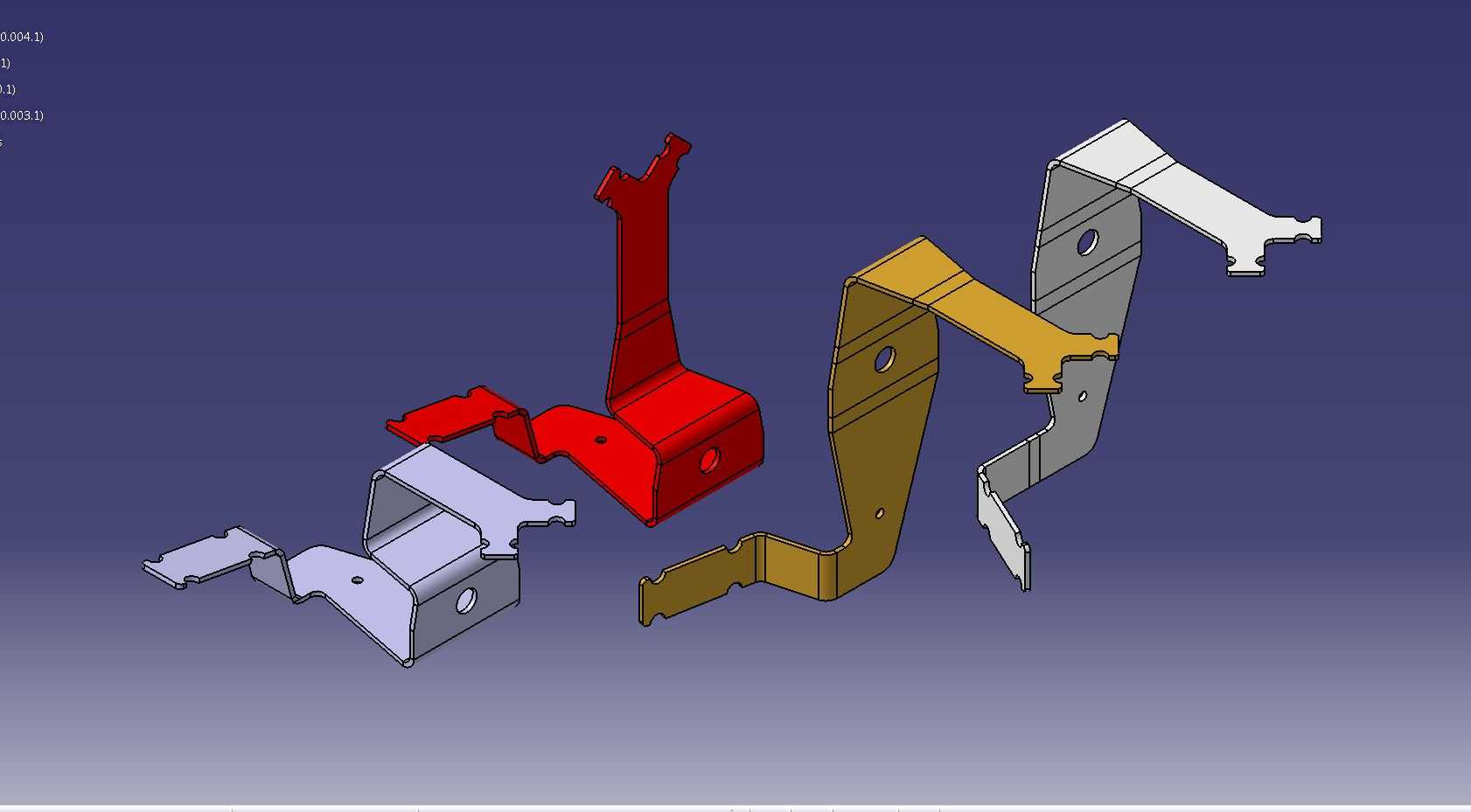

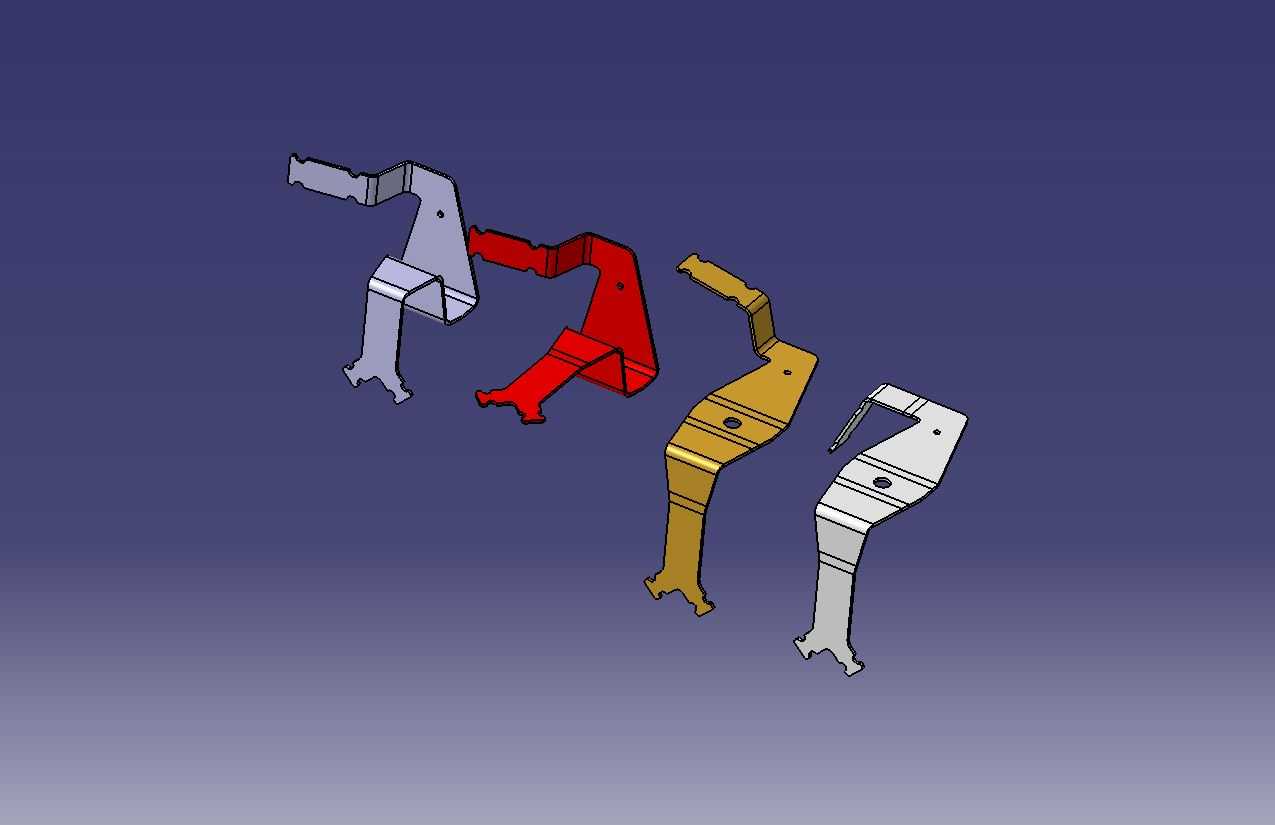

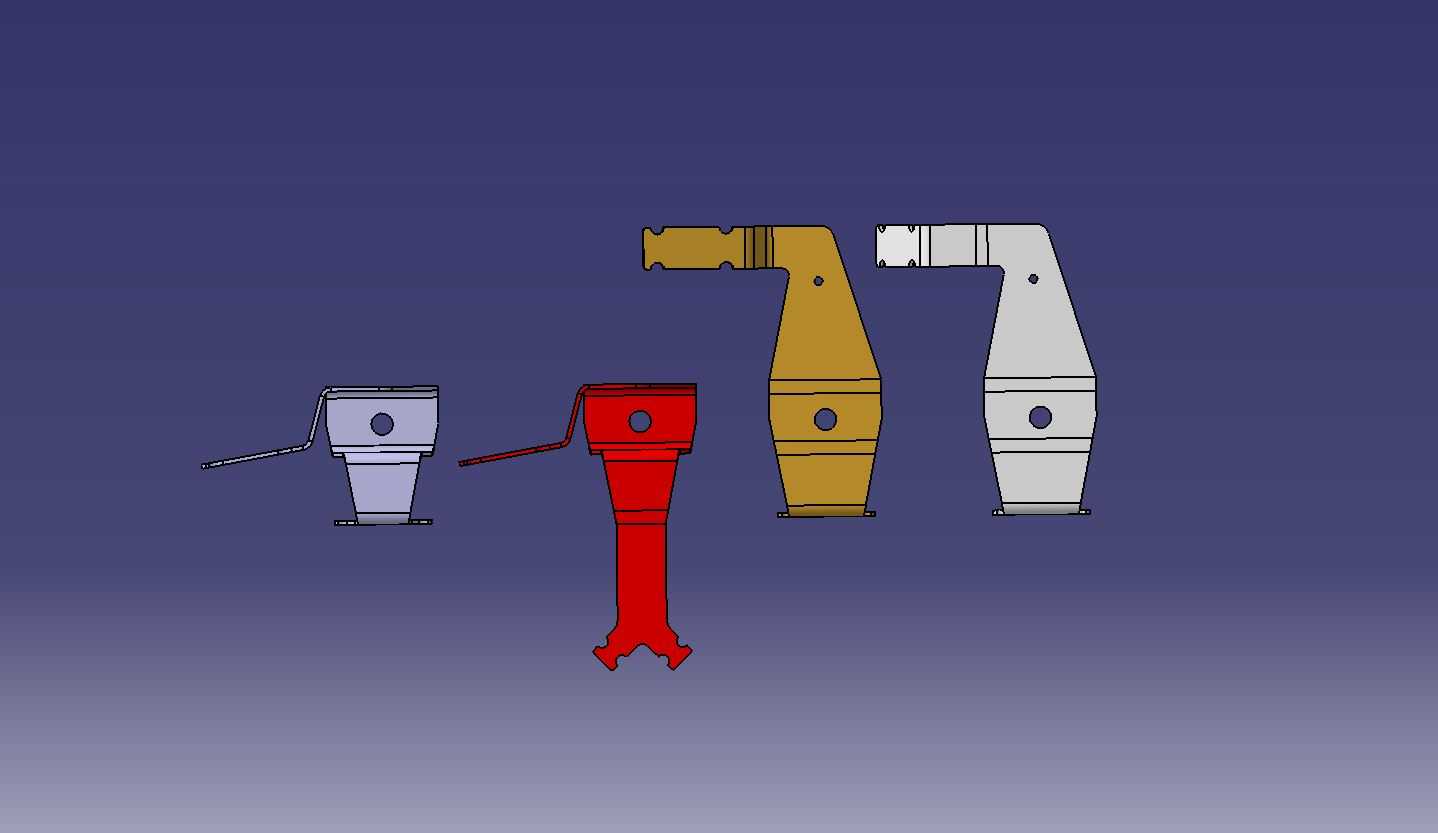

　　这类异形弯曲金属构件多应用于工装夹具定位、非标设备连接支撑、钣金类产品卡扣锁紧场景，实际生产中常作为设备内部的衔接受力件，承担限位、卡接、小范围承重的作用，在小型自动化设备的料道定位、工装治具的压合卡位、民用五金的锁具连接结构中都能见到同类型构件的身影。从结构设计来看，四个不同构型的构件均采用等厚金属板材经多道冲压、弯曲工序成型，整体轮廓随适配的安装空间做了异形收窄与弯折处理，构件中段预留的圆形安装孔可配合螺丝完成与基座的固定，下端的分叉卡脚结构可直接卡入对应卡槽实现快速定位，无需额外焊接工序即可完成装配，能有效减少现场安装的工时消耗。设计阶段需要重点考量板材弯曲后的回弹量控制，不同弯折角度对应的R角取值直接影响成型后尺寸的一致性，

　　尤其是构件上部的弯折挂钩结构，既要保证卡接时的结构强度，避免长期受力出现形变松脱，也要控制弯折处的应力集中，防止反复拆装过程中出现断裂问题。从安装边界来看，这类构件的整体厚度与选用的板材厚度保持一致，安装时需要预留出构件弯折后的整体轮廓空间，相邻构件的排布间距要考虑安装工具的操作空间，预留的安装孔位公差需要控制在合理范围内，既要保证装配时的可调节余量，也要避免间隙过大导致安装后出现晃动。不同构型的构件分别适配不同的卡接深度与支撑高度，可根据实际安装位置的空间限制、受力需求选择对应型号，构件表面无额外冗余结构，所有弯折、开孔结构均服务于实际安装与受力需求，成型后可根据使用场景做镀锌、喷塑等表面处理，提升防锈耐磨性能，

　　适配不同工况下的使用需求。在三维建模过程中，这类构件需要优先绘制平板展开轮廓，再通过钣金模块的折弯特征逐步成型，每道折弯的止裂槽设计需要匹配实际冲压工艺要求，避免折弯处出现材料撕裂问题，建模完成后需要同步展开验证下料尺寸的合理性，确保后续生产时的板材利用率与成型精度。
