异形曲面连接卡扣结构设计

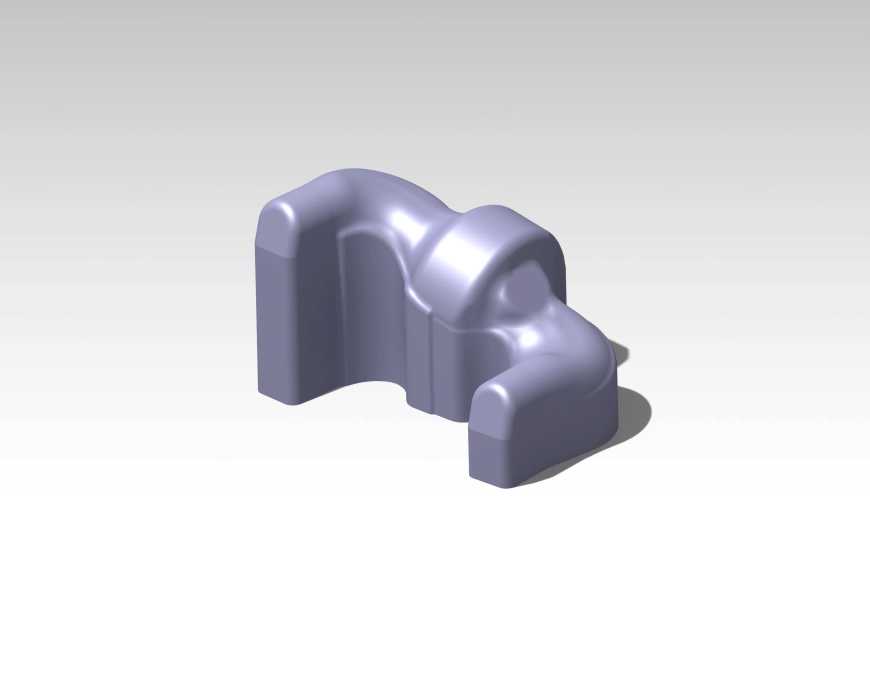

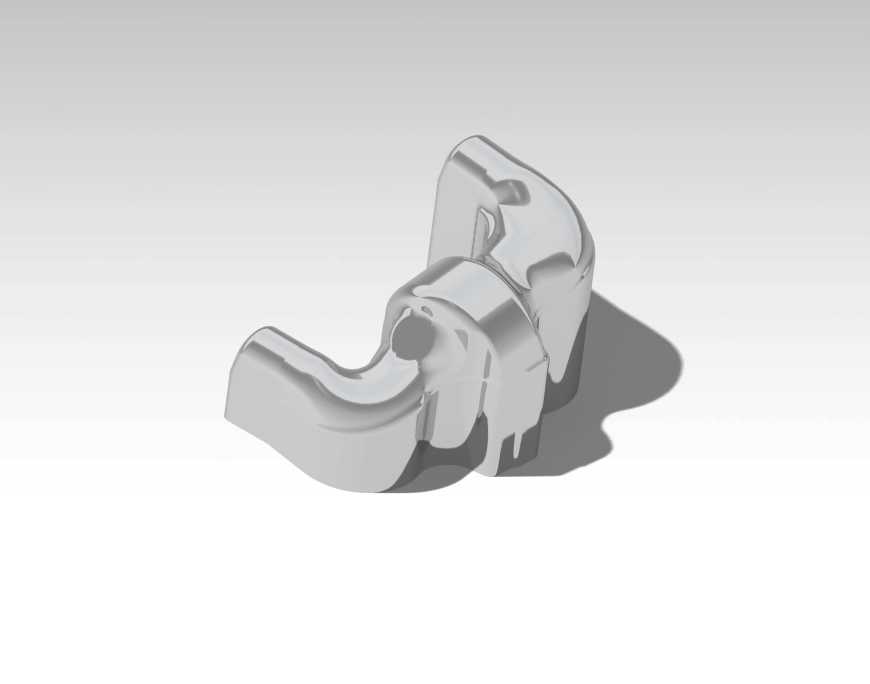

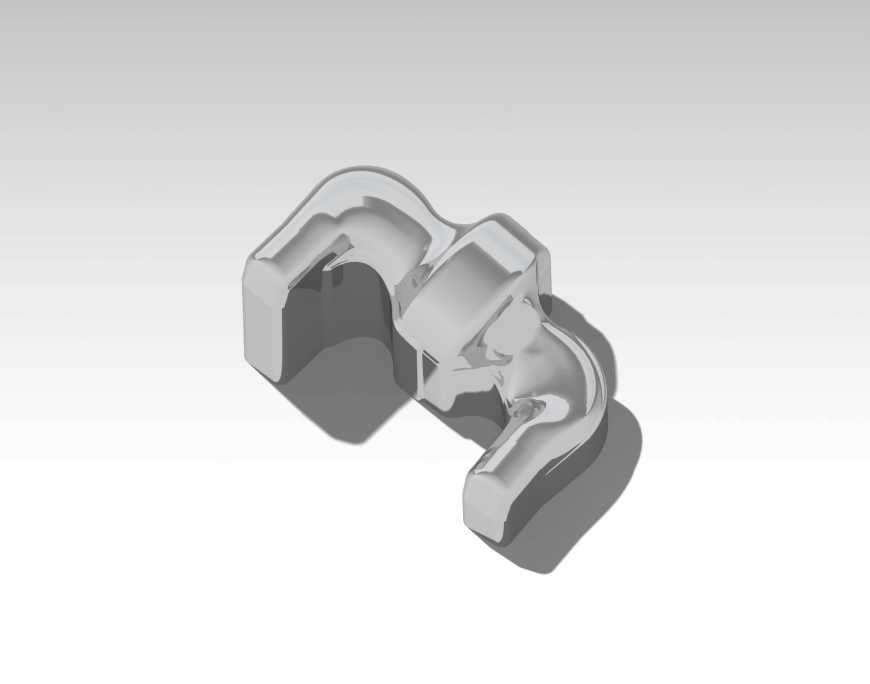

　　这类异形曲面卡扣多用于需要快速拆装的紧凑型装配场景，在小型机电设备外壳拼接、户外便携器材组件固定、民用五金快装结构中都能见到它的应用，相比传统螺丝锁紧结构，它不需要额外辅助工具，徒手就能完成装拆动作，日常维护检修时能大幅缩短拆装耗时。从结构设计逻辑来看，这个卡扣采用了一体化弯折成型的曲面构型，没有额外拼接焊缝，整体受力路径沿着曲面弧面连续传递，在承受侧向拉扯力时，弧面结构能把集中应力均匀分散到整个卡扣本体，避免直角结构容易出现的应力断裂问题。卡扣的两个卡接端做了差异化的轮廓设计，一端是带导向斜面的导入结构，装配时能顺着对接件的卡槽自动滑入定位，不需要操作人员反复对位调整，另一端是带倒扣的锁紧结构，

　　卡入到位后倒扣会牢牢卡在卡槽的限位台阶上，正常使用状态下不会因为设备运行的振动出现松脱。设计过程中需要重点把控几个关键尺寸边界，首先是卡扣的整体安装厚度，要和对接面板的开槽尺寸保持0.1到0.2毫米的间隙配合，间隙过大会导致装配后卡扣晃动，连接刚性不足，间隙过小则会出现装配卡滞，甚至强行压入时撑裂对接件的薄壁结构。其次是锁紧倒扣的卡入深度，常规工况下控制在0.8到1.2毫米区间即可，深度太浅锁紧力不足容易脱开，深度太深则拆卸时需要的按压力过大，徒手操作难度高，还容易在反复拆装过程中磨损失效。卡扣的弯折过渡位置全部采用了圆角过渡处理，没有尖锐的棱角，一方面是为了避免加工过程中出现应力集中导致的成型缺陷，

　　另一方面也能防止装配操作人员被锐边划伤。曲面部分的弧度设计充分考虑了人手按压的触感，按压位置的弧面和指腹轮廓贴合，拆装施力时不会出现局部硌手的问题。在实际选型适配时，要注意对接卡槽的壁厚要和卡扣的卡接行程匹配，如果卡槽壁过薄，长期受卡扣的撑开力作用容易出现塑性变形，导致锁紧失效，通常卡槽位置的壁厚建议不小于1.5毫米，和卡扣接触的限位面要做平整处理，不能有明显的脱模斜度，否则会降低卡扣的锁紧保持力。这类卡扣如果采用金属材质冲压成型，要在弯折位置做去应力处理，避免长期使用后出现回弹导致卡接力下降，如果采用工程塑料注塑成型，要在卡扣根部设计合理的拔模斜度，同时保证壁厚均匀，避免注塑过程中出现缩痕影响结构强度。
