冲压件定位夹紧控制工装夹具

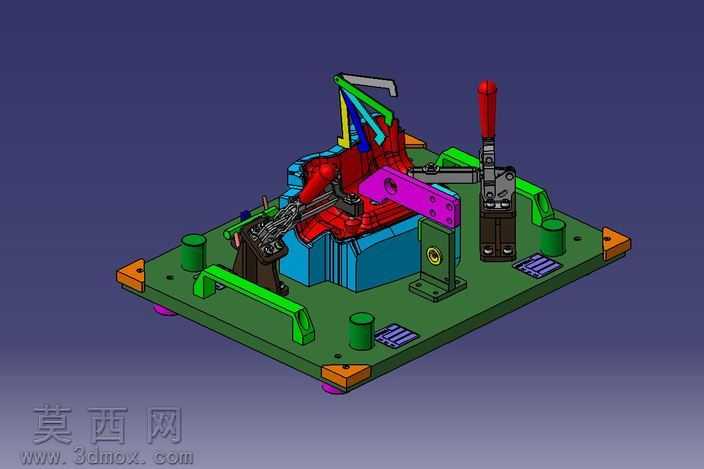

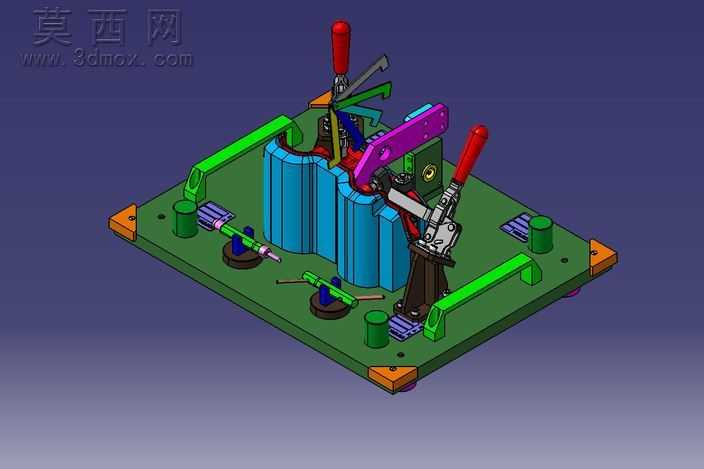

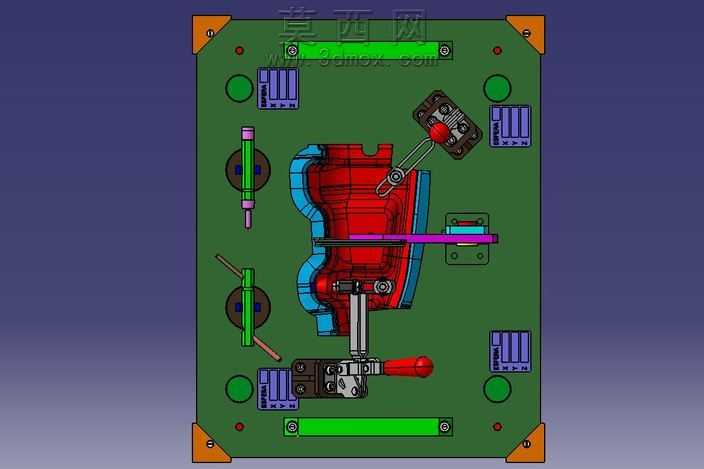

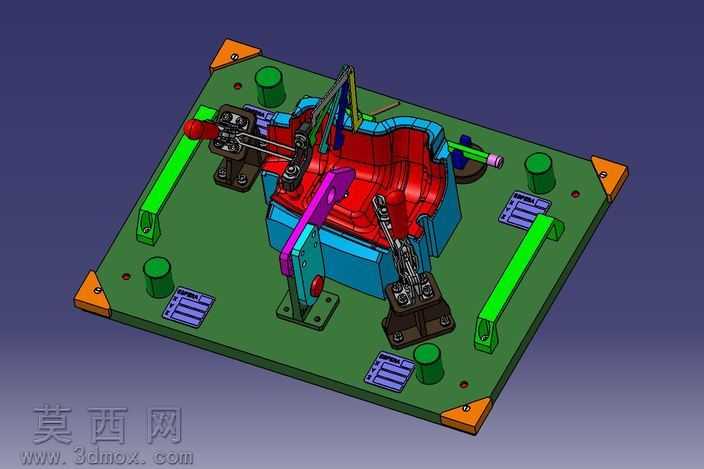

本作品为针对异形冲压件设计的定位夹紧控制工装，整体采用三维参数化建模完成，建模过程中严格遵循机械加工装配公差要求，对所有配合面、定位基准进行了精准的参数约束，确保模型可直接导出工程图用于生产加工。模型结构布局清晰，以绿色方形安装底板为承载基座，底板四角设置带安装孔的橙色定位块，可快速将工装固定在加工台或检测工位上，底板表面按照工件轮廓分布多组定位组件：包含蓝色仿形定位座，完全贴合待加工冲压件的曲面轮廓，实现工件的初定位，避免放置时出现偏移；多组绿色侧向定位挡块与紫色压臂配合，从工件侧方完成限位；搭配两组带红色手柄的垂直式快速夹钳，提供稳定的垂直夹紧力，夹钳下方设置黑色支撑柱，夹紧时可均匀分散压力，避免工件受力变形。建模时对所有活动部件进行了运动仿真验证，确保夹钳开合、压臂转动过程无干涉，操作行程符合人体工程学要求，操作人员可单手完成夹钳的锁紧与释放。材质渲染方面，按照实际工装的加工材质进行区分：底板与定位座采用45号钢材质，渲染为金属哑光质感，快速夹钳的金属部件做了镀铬亮面处理，手柄部分采用红色防滑橡胶材质，不同功能部件通过色彩区分，可直观识别各组件的功能与装配关系。设计思路上，该工装兼顾加工定位与成品检测功能，工件装夹完成后可直接进行轮廓度、孔位精度的检测，当工件出现尺寸偏差或冲压变形时，无法顺利放入仿形定位座或夹紧后存在间隙，可快速筛选不合格品，大幅提升冲压件生产过程中的检测效率，同时多组定位组件的组合设计，可兼容同系列相近轮廓工件的装夹需求，降低多品种小批量生产的工装制造成本。
