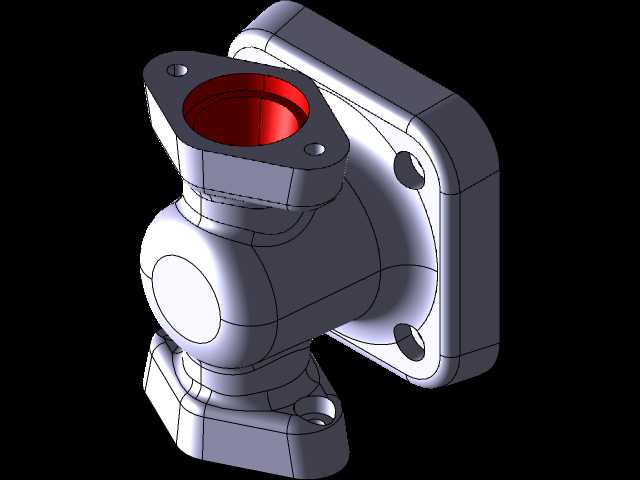

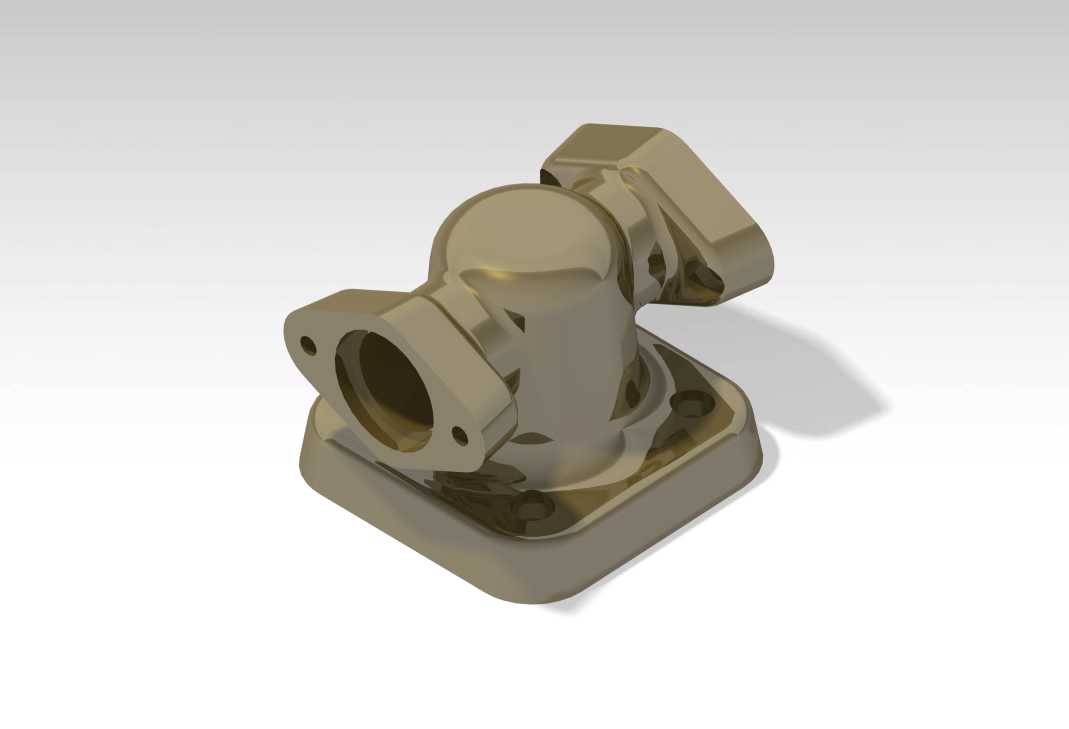

液压系统用异形通断控制瓣膜结构

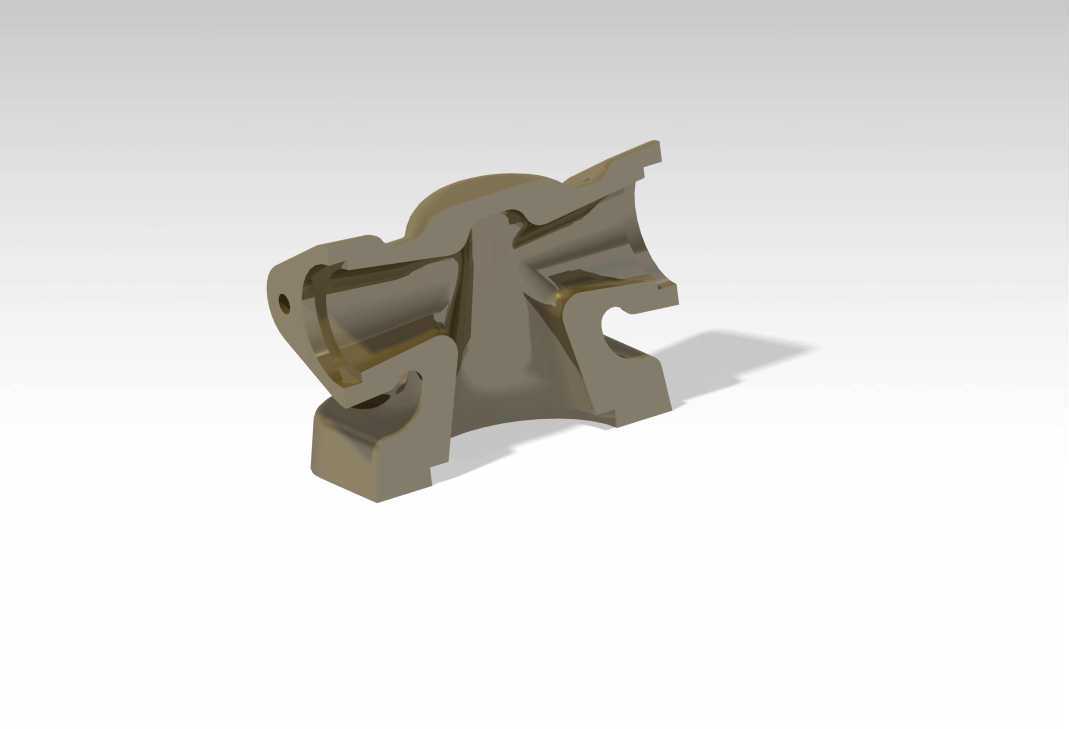

　　该瓣膜结构主要应用在中小通径的液压回路中，常见于工程机械液压支腿控制、机床液压夹紧回路、小型液压站的支路通断单元，负责在流体压力达到设定阈值时快速开启通路，压力回落时依靠自身结构形变实现密封截断，相比传统弹簧复位式阀芯，这类一体化瓣膜结构没有额外的弹簧装配腔，能大幅缩小阀组的整体安装体积，适配集成式液压阀块的紧凑布局需求。从结构设计来看，该瓣膜采用对称式异形流道构型，两侧的弧形支撑臂直接卡接在阀腔的定位槽内，不需要额外的紧固件固定，装配时只需将瓣膜沿阀腔轴向推入即可完成定位，能有效减少装配工序的累计误差。中间的导流曲面经过流场仿真优化，流体通过时的沿程阻力比平板式瓣膜低30%左右，能减少高压油液通过时的紊流噪声，

　　同时避免长期高速流体冲刷造成的局部气蚀损伤。瓣膜的密封唇边采用渐变厚度设计，接触阀座密封面的位置厚度控制在0.8mm，既能保证低压状态下的密封贴合度，又不会因为硬度过高导致开启压力偏差过大，支撑臂的厚度根据工作压力等级做了等强度优化，在16MPa额定工作压力下，结构形变控制在弹性变形区间内，不会出现塑性变形导致的密封失效。安装边界方面，该瓣膜的轴向安装尺寸仅为同通径弹簧式阀芯的二分之一，径向定位尺寸与标准10通径阀腔完全兼容，不需要对现有阀块的安装孔位做二次修改，可直接替换原有同规格的通断控制元件。在实际工况使用中，这类瓣膜结构的响应速度比传统阀芯结构快40%左右，适合需要快速通断的液压夹紧、姿态微调回路，因为没有相对运动的摩擦副，

　　长期使用不会出现阀芯卡滞的问题，对油液清洁度的耐受度比滑阀结构更高，能适配野外作业的工程机械液压系统，减少因为油液杂质造成的阀件故障。设计过程中需要重点关注支撑臂的圆角过渡，所有应力集中位置都做了R2以上的圆角处理，避免长期交变压力作用下出现疲劳断裂，密封唇边的角度经过多轮样机测试调整，保证开启时流体能均匀作用在承压面上，不会出现单侧受力导致的瓣膜偏磨问题。
