机加工用双向夹持工具工夹结构设计

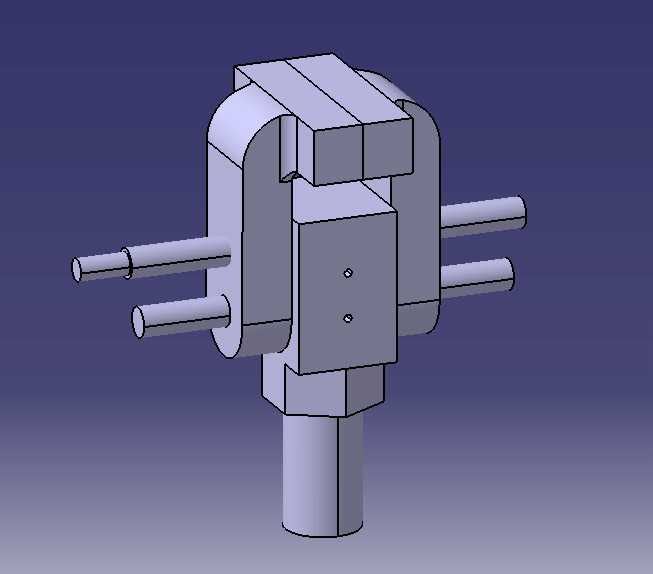

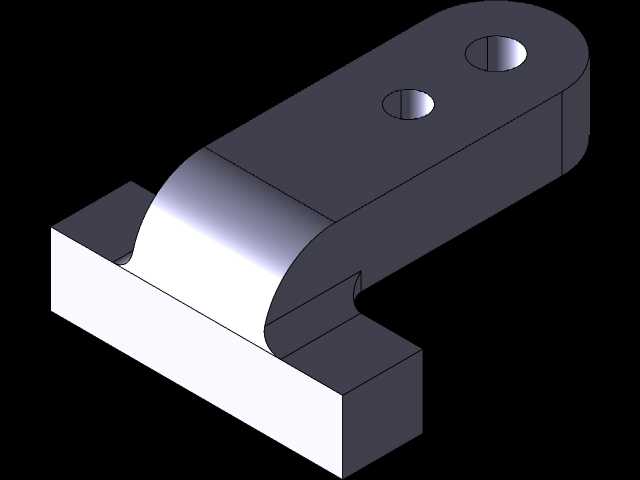

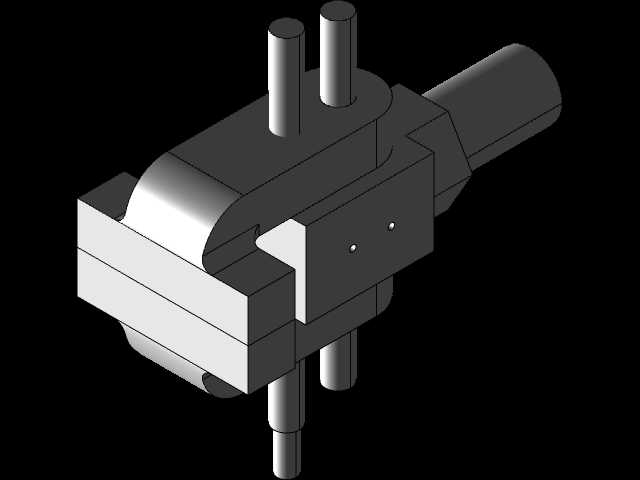

　　这款工具工夹主要面向小型精密机加工场景设计，可适配台式钻床、小型铣床的工位装夹需求，也可在钳工台完成小型异形工件的修配、打磨工序夹持作业。区别于常规平口钳的单开口夹持结构，该夹体采用对称式双伸轴布局，可同时完成两个工位的工件装夹，或是在夹持长条形工件时提供双侧支撑定位，避免单端夹持带来的工件翘曲、加工振颤问题。夹体主体采用方块式堆叠结构设计，核心夹持模块通过中部的方形导向槽完成开合动作，导向槽配合间隙控制在0.02mm以内，可保证夹持过程中钳口无偏摆，重复定位精度满足普通铣削、钻削的装夹公差要求。夹体下部设置圆柱形安装柄，可直接插入机床工作台的标准定位孔内完成快速固定，安装柄直径适配常见的16mm、20mm台面孔径，

　　安装时无需额外制作转接法兰，锁紧后夹持刚性可满足硬质合金刀具切削时的抗振要求。双侧伸出的导向轴一方面作为夹块开合的运动导向，另一方面可作为辅助定位基准，在装夹带孔工件时可穿入工件预制孔完成径向定位，减少找正时间。夹体正面设置的两个锁紧孔可配合锁紧螺钉完成夹持力的锁止，根据加工工况的不同，可通过调整螺钉锁紧力矩控制夹持力大小，装夹薄壁工件时可避免夹伤工件表面，装夹硬质金属工件时可提供足够的夹持摩擦力防止工件飞脱。设计过程中采用公制尺寸体系完成全参数建模，所有配合面均预留了常规机加工的公差余量，建模时对棱边位置做了0.5mm的倒角处理，避免实际加工后出现锐边割手的问题，同时也可消除热处理过程中的应力集中风险。

　　夹体的整体外形尺寸控制在紧凑范围内，安装后不会占用过多工作台空间，在小型加工设备的有限工位上也可灵活布置，适配多工位并行加工的布局需求。夹持模块的钳口位置预留了可更换钳口板的安装螺孔，后续使用中可根据工件材质更换软钳口、硬钳口或是V型钳口，拓展装夹适配范围，无需更换整个夹体即可完成不同类型工件的装夹作业。
