NGW型行星轮系传动结构三维建模

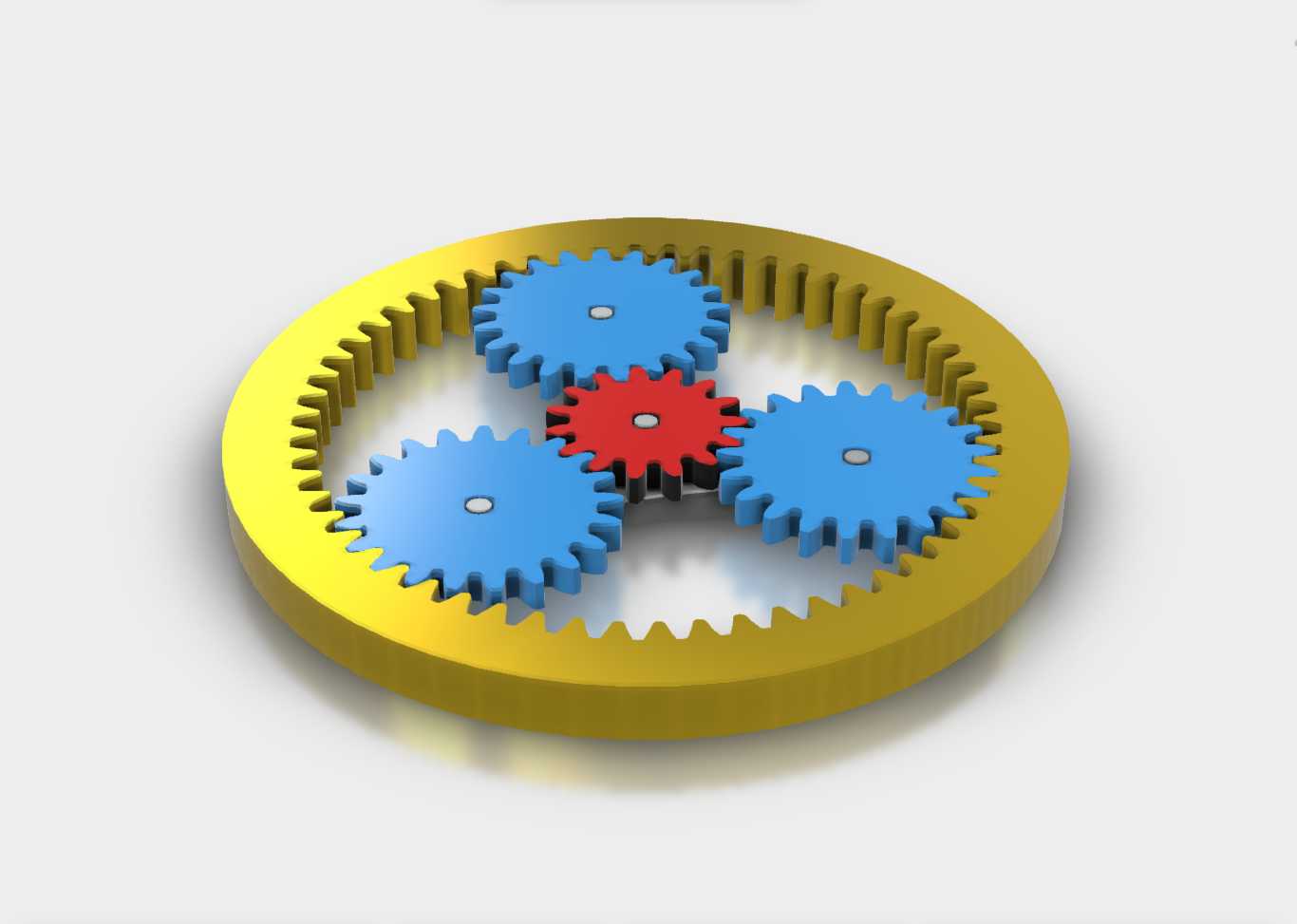

　　这套行星轮系结构采用经典NGW构型，由内齿圈、三个均匀分布的行星轮、中心太阳轮共同组成传动单元，日常选型中常被集成进减速装置内部，适配从工厂流水线输送驱动、工程机械行走机构到新能源汽车电驱系统的多类传动场景，核心作用是在紧凑安装空间内实现大传动比减速，同时匹配高扭矩密度的动力输出需求。

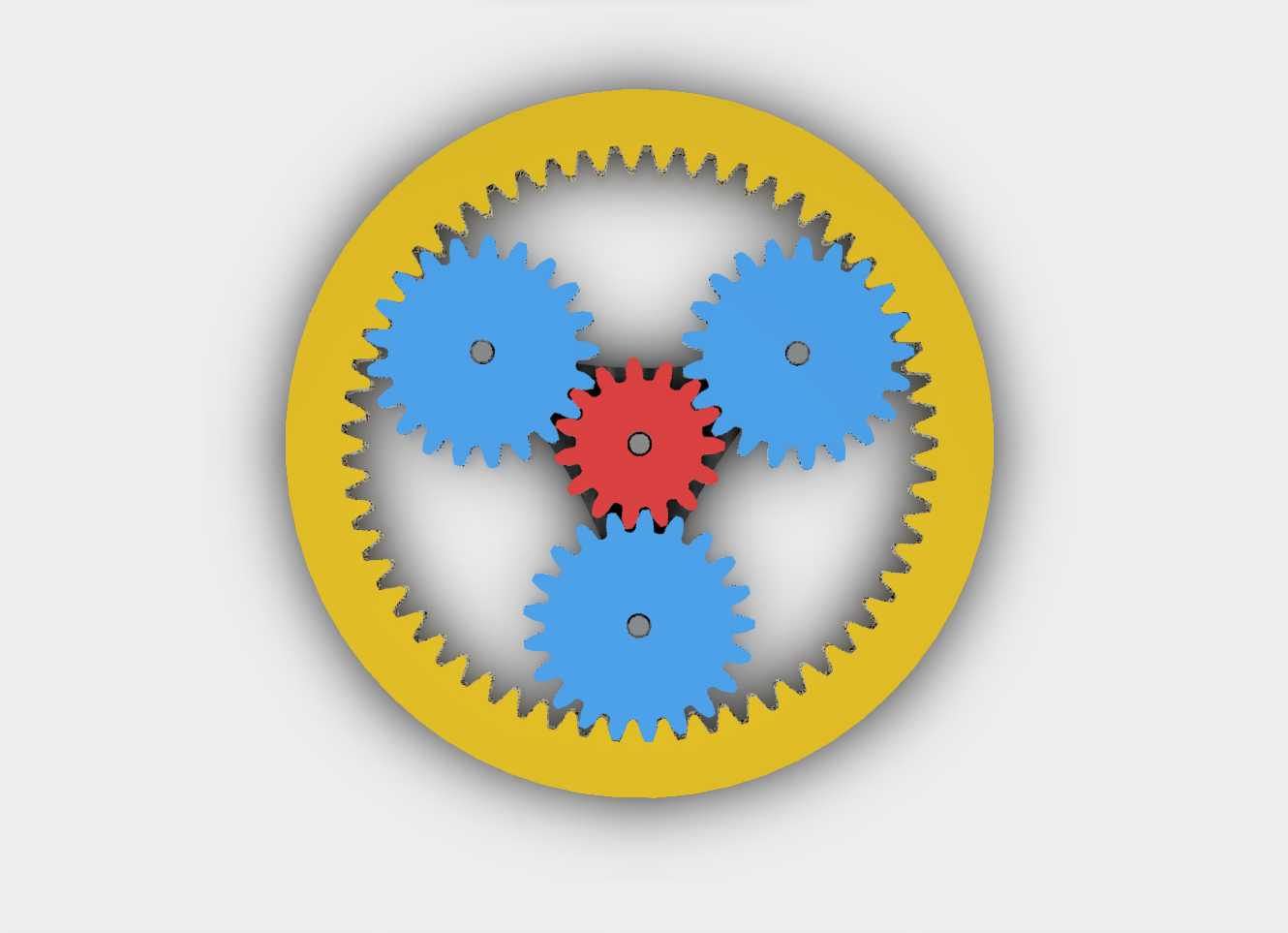

　　从实际安装边界来看，该结构的径向尺寸远小于同功率等级的定轴轮系减速结构，轴向厚度也能控制在较小范围，不需要额外预留大跨度的齿轮安装空间，很适合对设备安装体积有严格限制的场合，比如小型伺服驱动工位、AGV行走驱动单元、便携式工业机具的动力端。设计过程中，三个行星轮采用120°均布的安装方式，运行时多组轮齿同时参与啮合，单个轮齿承受的载荷被有效分摊，整体抗冲击能力远优于单对齿轮传动的结构，同时啮合过程的振动和噪声也能得到有效控制，适合长期连续运转的工业工况。

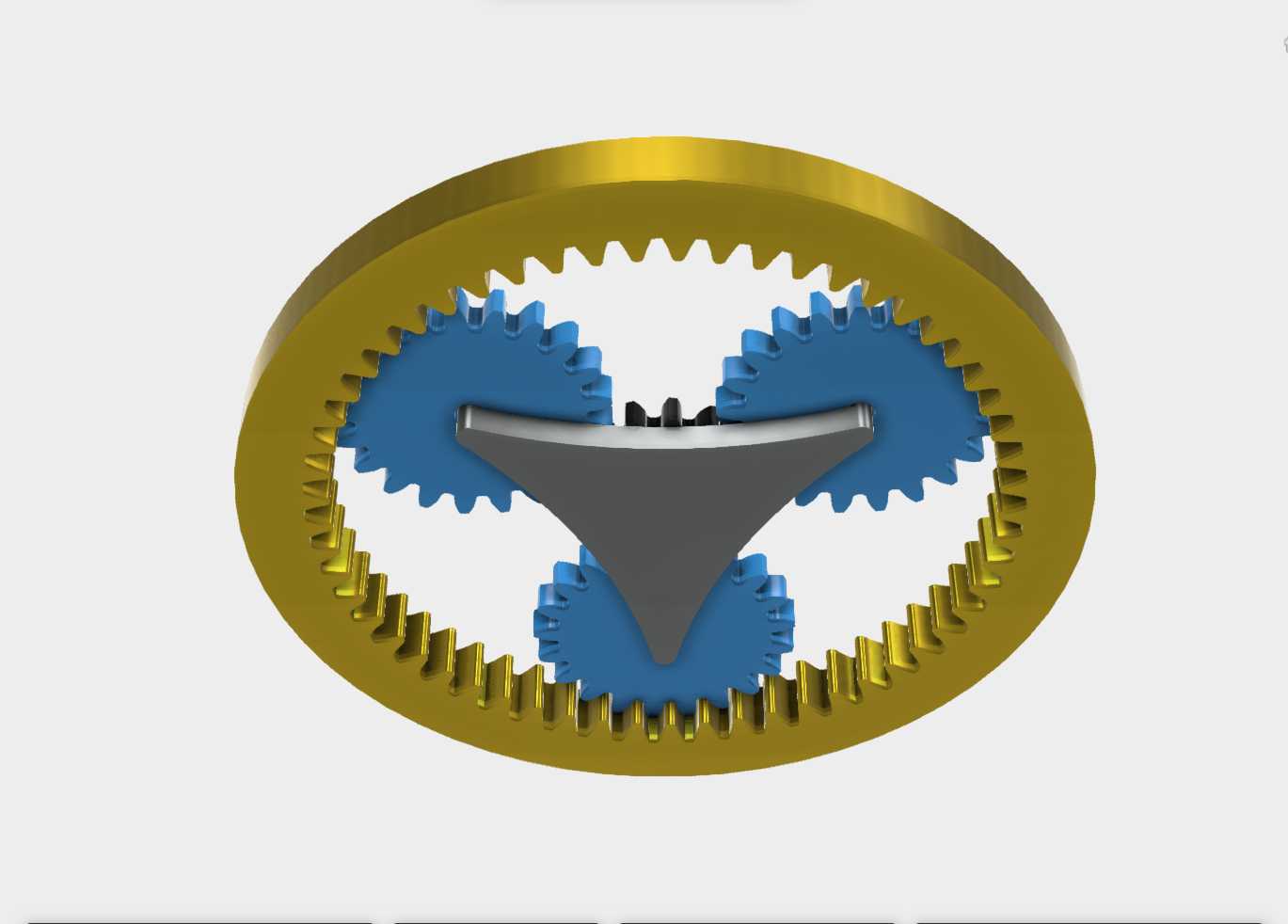

　　建模过程中重点还原了轮齿的啮合间隙配合关系，内齿圈作为固定构件时，动力从太阳轮输入，行星轮在绕自身轴线自转的同时，会沿着内齿圈的齿廓做公转运动，最终通过行星架将减速后的动力输出；如果切换固定构件，还能实现差动传动的效果，适配需要差速调节的行走类设备需求。结构设计上没有冗余的附加构件，所有轮体的支撑位都预留了标准轴承安装位，行星轮的销轴位置也做了等强度的位置校核，避免运转过程中出现载荷偏载导致的轮齿偏磨问题。

　　实际应用中这类轮系的传动效率能保持在较高水平，因为多齿啮合的特性，不需要额外做过大的齿面硬化处理就能满足常规工况的承载需求，维护时只需要定期检查齿面润滑状态和行星销轴的磨损量即可，不需要频繁拆解更换核心构件。建模时严格遵循渐开线圆柱齿轮的啮合参数，齿顶高、齿侧间隙都按照通用机械传动的公差标准设定，导入装配环境后可以直接做运动仿真验证，不会出现轮齿干涉、卡滞的问题，能直接用于后续的工程图导出或者样机加工参考。
