棘轮式单向止动爪形传动轮结构

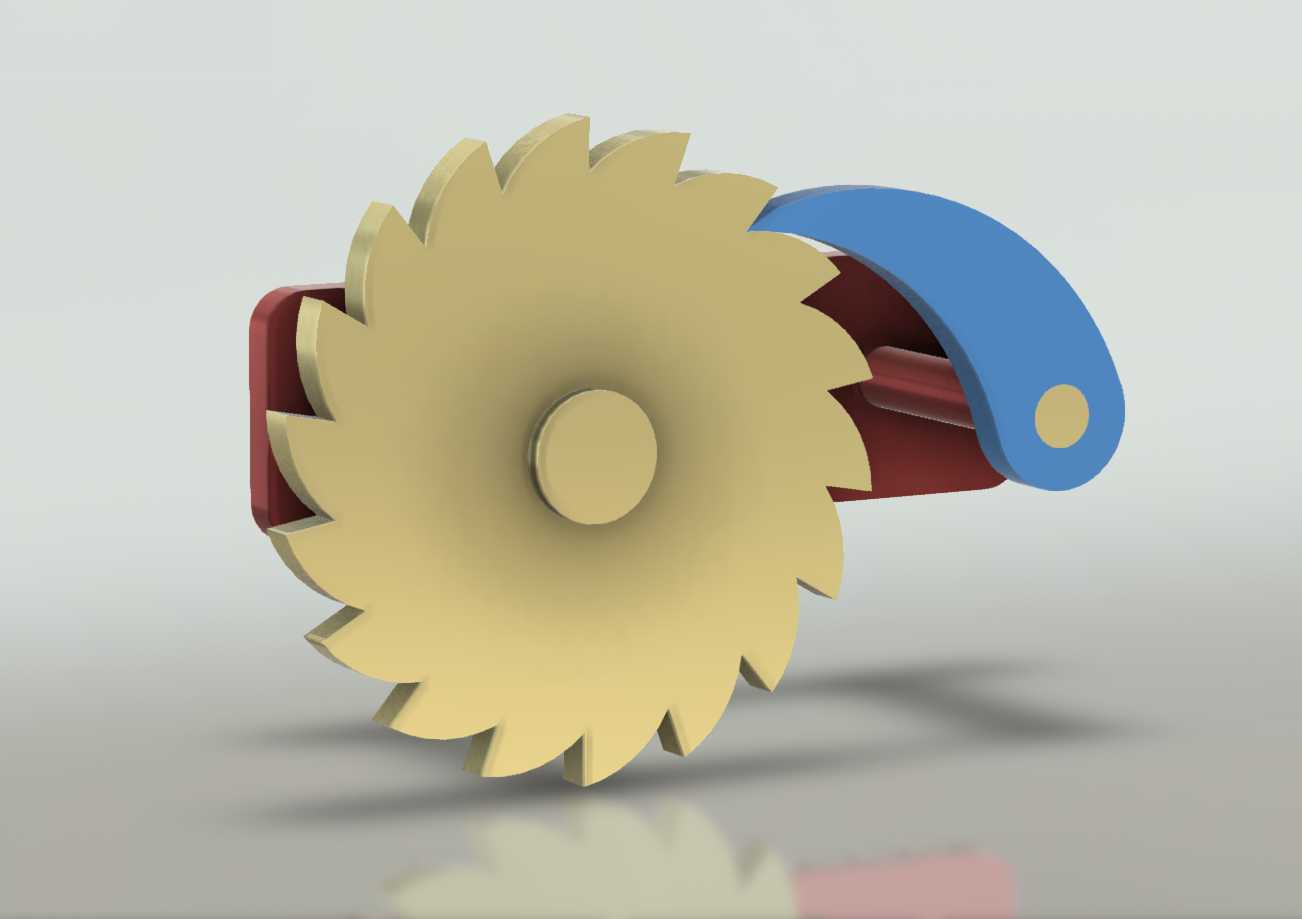

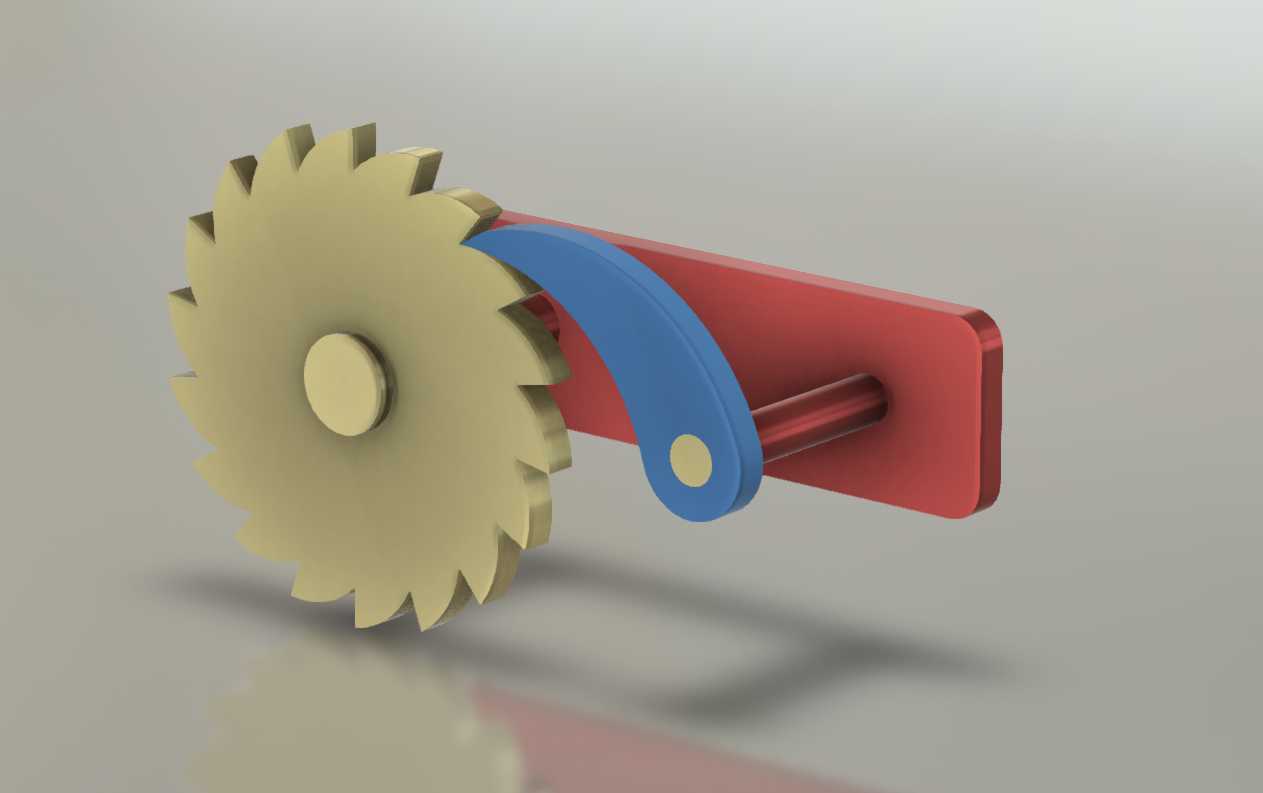

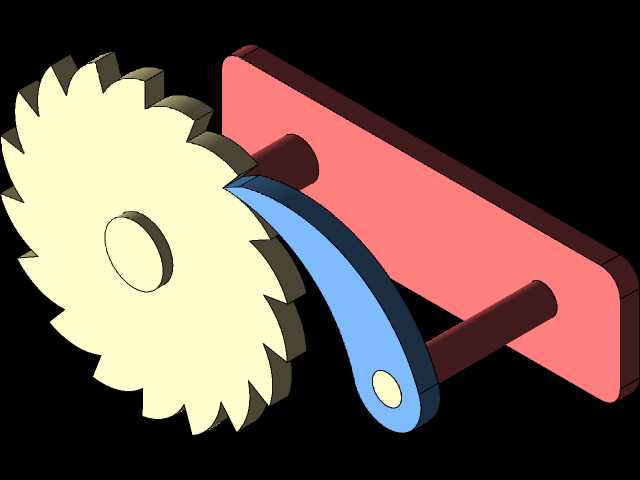

　　这类爪形啮合的单向传动结构，常被应用在需要防止逆转的机械传动场景中，比如轻载输送线的止退机构、手动卷扬装置的锁止单元、小型分度设备的间歇进给模块，能在无额外电控辅助的前提下，纯靠机械结构实现单向运动锁止，可靠性远高于摩擦式单向结构，不会出现打滑失效的问题。从结构功能来看，带锯齿形齿廓的轮体是核心传动件，配套的摆动爪件依靠铰接结构贴合在轮齿表面，当轮体沿设计允许的方向转动时，爪件会顺着齿面的倾斜轮廓逐齿滑过，不会对轮体转动造成额外阻滞；一旦轮体出现反向转动趋势，爪件端部会立刻卡入相邻两齿的卡槽内，通过铰接支座的刚性限位锁死轮体，完全阻断反向转动的路径。设计这类结构时，首先要匹配传动载荷确定齿形参数，

　　齿面的倾斜角度需要兼顾滑动顺畅度与锁止可靠性，角度过大会导致爪件滑入卡槽的阻力变大，甚至出现卡滞无法顺畅随动的问题，角度过小则会在反向受力时出现爪件滑脱，失去止动作用。爪件的铰接点位置需要反复校核，要保证爪件在自重或配套轻载弹簧的作用下始终贴合齿面，同时锁止状态下爪件的受力方向要指向铰接支座的刚性承载区域，避免出现铰接轴受侧向弯矩过大导致变形的问题。安装层面，轮体的中心轴需要与安装基座的轴承位保持同轴，径向跳动量需要控制在0.05mm以内，否则会出现爪件与轮齿间隙忽大忽小，部分齿位无法有效啮合的问题；爪件的铰接轴需要平行于轮体中心轴，两轴平行度公差要控制在0.1mm/m以内，防止爪件偏磨导致端部接触面积不足，锁止时出现压溃变形。

　　配套的安装支座需要预留足够的避让空间，保证爪件摆动全程不会与周边结构发生干涉，同时支座上要设置限位结构，限制爪件的最大摆角，避免爪件脱离轮齿啮合范围。这类结构不需要复杂的润滑维护，仅需在铰接点定期加注少量润滑脂即可长期稳定运行，相比棘轮棘爪的标准件结构，这种一体化的爪形轮设计可以根据设备的安装空间灵活调整外形尺寸，不需要额外加装独立的棘爪安装座，能大幅缩减机构占用的安装空间，适合在紧凑布局的小型机械设备中使用。
