齿轮滑块联动往复运动机构设计

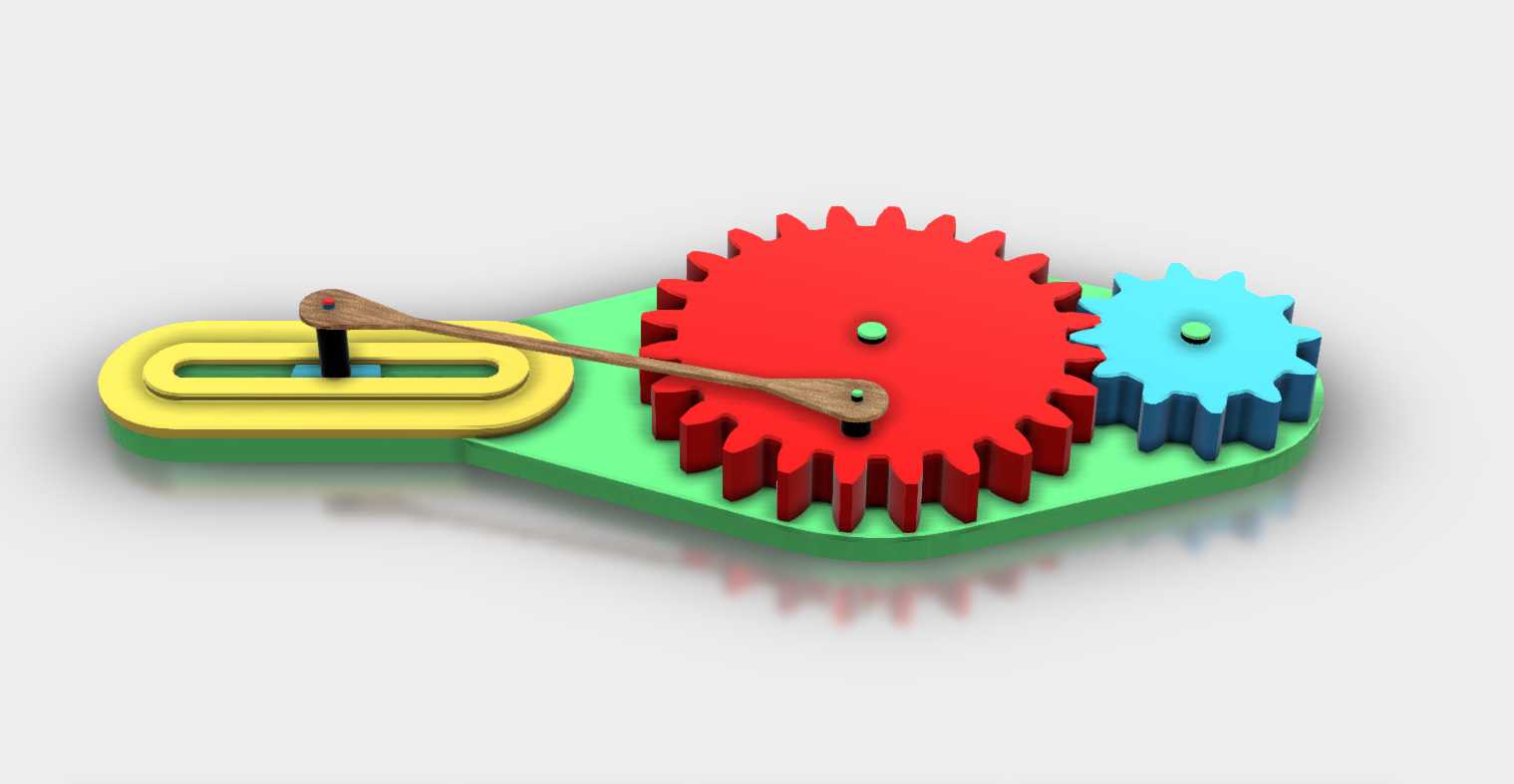

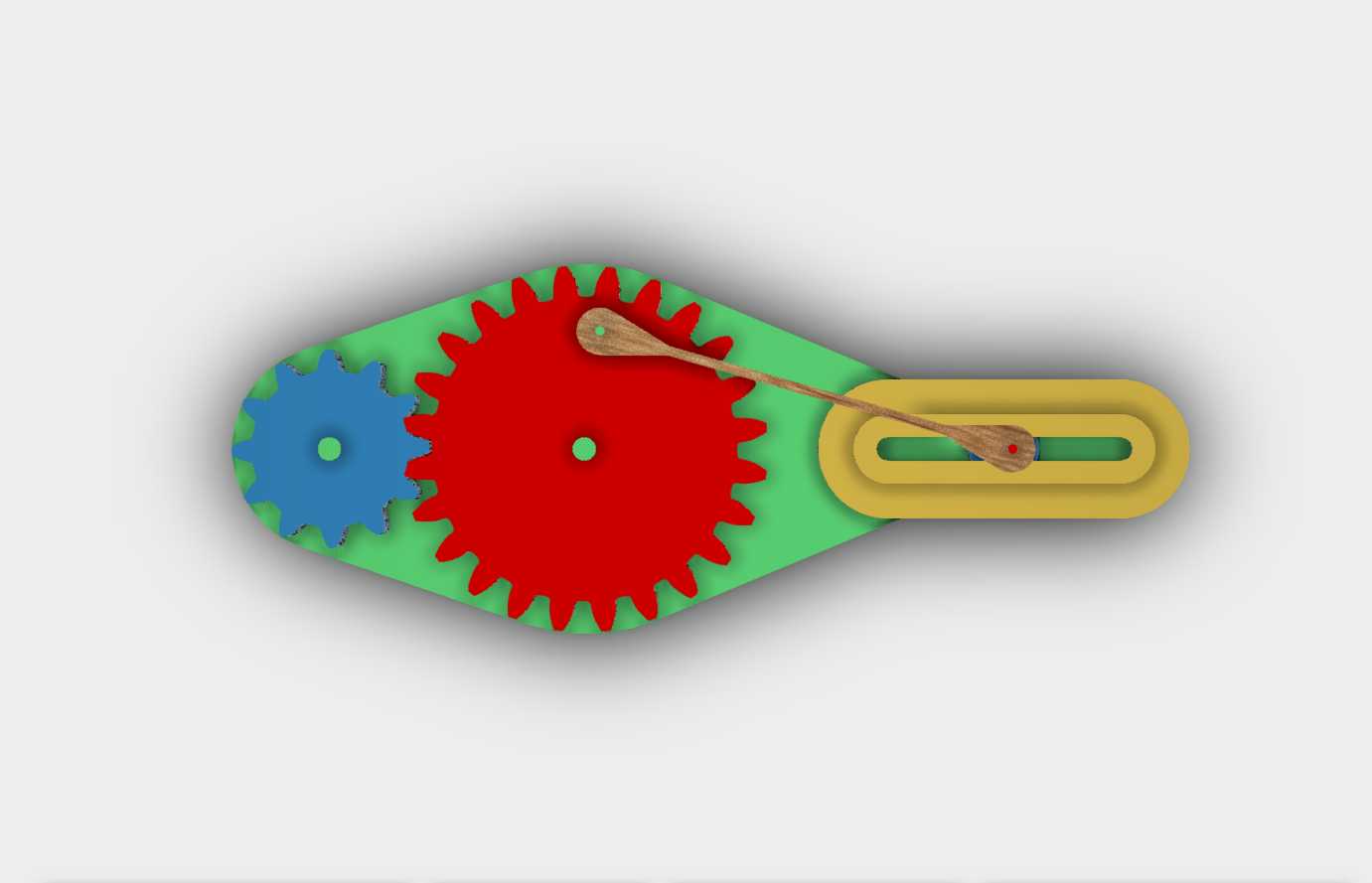

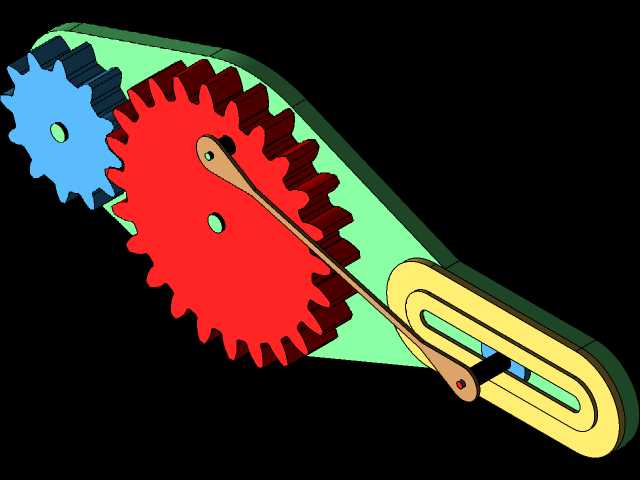

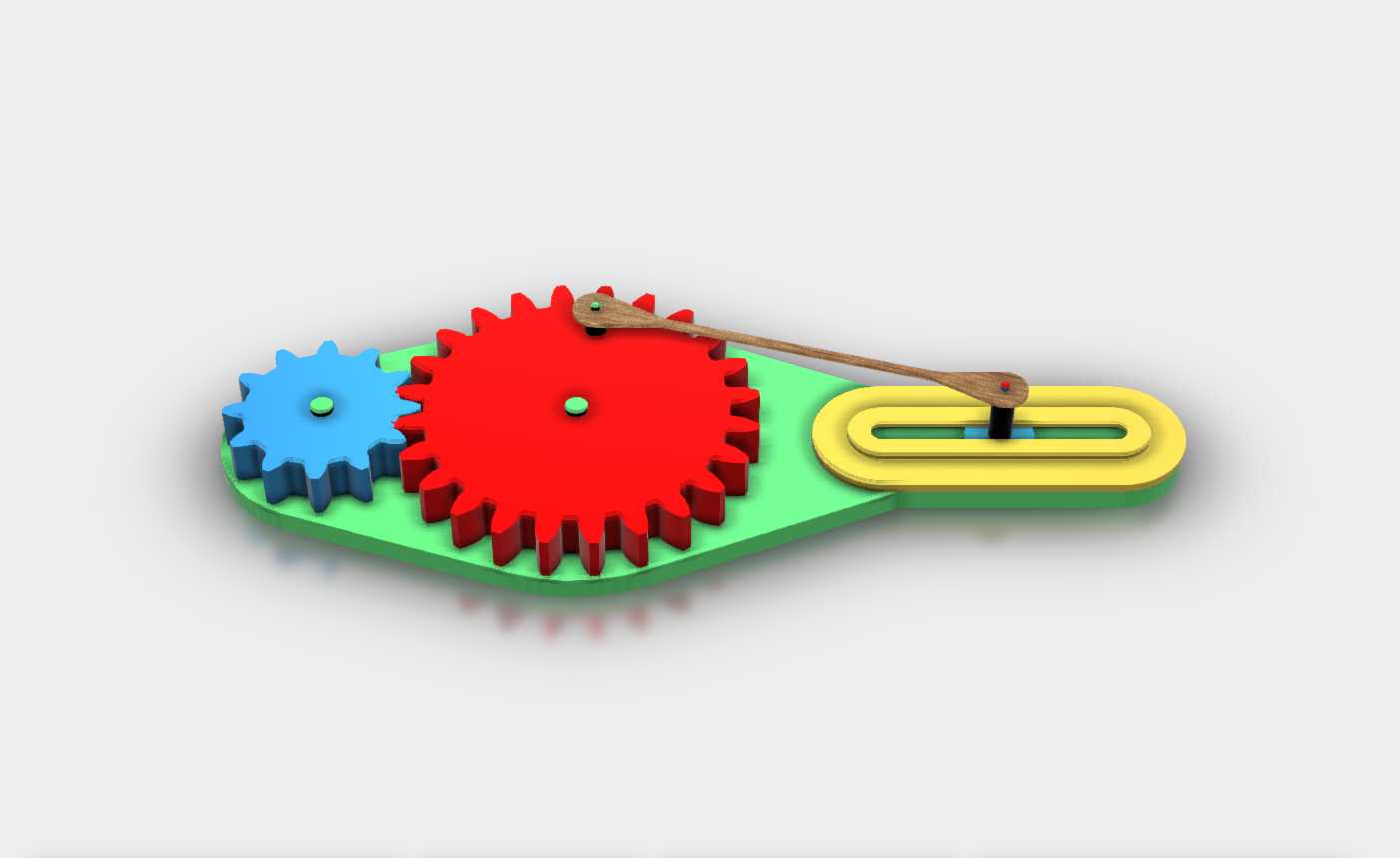

　　这套齿轮滑块联动机构，核心依托两个模数、压力角完全匹配的直齿轮完成动力传递，主动轮与从动轮的中心距严格按照齿顶隙、啮合侧隙的工程要求设定，避免传动过程中出现卡滞、齿面磨损过快的问题。在实际工业场景中，这类结构常被简化应用在小型送料机构、工位间歇推送装置、纺织机械的排线引导单元里，不需要复杂的电控程序，纯机械结构就能实现旋转运动到直线往复运动的转换，在低速轻载的工况下运行稳定性极强，维护成本远低于采用气缸、电缸做直线驱动的方案。

　　设计过程中，首先要确认两个直齿轮的传动比，根据滑块需要的往复行程调整曲柄的安装偏心距——偏心距越大，滑块在长圆形导轨内的往复行程就越长，同时要校核齿轮啮合时的曲柄运动死点位置，确保主动轮无论顺时针还是逆时针转动，连杆都能顺畅带动滑块沿导轨滑动，不会出现机构锁死的情况。滑块部分采用与导轨槽间隙配合的设计，单边预留0.1-0.2mm的装配间隙，既保证滑动过程无卡滞，也避免间隙过大导致的运动窜动、位置精度超差。

　　安装边界上，整套机构的底板作为统一安装基准，两个齿轮的固定轴、导轨组件都以底板的定位孔为基准做同轴度、平行度校准，齿轮轴的垂直度公差控制在0.05mm以内，导轨的安装平面与齿轮端面的平行度公差不超过0.1mm，防止传动过程中出现偏载，加剧连杆铰接处的磨损。连杆两端的铰接点采用销轴连接，预留转动间隙同时加装耐磨衬套，长期运行下也能保持传动精度。滑块的运动轨迹完全由长圆形导轨约束，导轨的直线段长度要比滑块最大行程多出3-5mm的余量，避免滑块运动到行程端点时与导轨端部发生硬碰撞。

　　这类纯机械联动结构不需要额外的传感、控制元件，在一些防爆、高电磁干扰的特殊工况场景下，比电控驱动的往复机构适用性更强，只要输入转速稳定，滑块的往复运动频率、行程就能保持恒定，非常适合对运动同步性有要求、但负载不大的自动化工位做动作执行单元，建模过程中所有配合面的公差设定、铰接点的位置校核，都完全按照实际机械加工的装配要求做参数设定，可直接作为同类机构设计的参考原型。
