往复式动力设备用活塞结构三维设计

　　在往复式动力与流体输送设备的核心运动副中，活塞是直接实现能量转换、介质压力调控的关键执行零件，其结构设计合理性直接决定整套设备的输出效率、密封寿命与运行可靠性。从实际工程应用场景来看，这类活塞广泛适配于小排量内燃动力单元、中低压往复式气体压缩装置、轻型液压执行缸以及小型容积式泵组，在不同工况下承担的功能存在明确差异：在内燃动力场景中，活塞需要承接燃烧室燃气膨胀产生的轴向推力，通过配套的销座结构将力传递给连杆组件，最终完成化学能到旋转机械能的转换；在压缩与泵类场景中，运动方向的力传递路径完全相反，需要通过曲轴、连杆带动活塞在气缸内壁做规律往复运动，完成介质的吸入、压缩与排出流程，部分特殊结构的活塞还会直接承担气口启闭的配气功能，省去额外的配气机构零件。

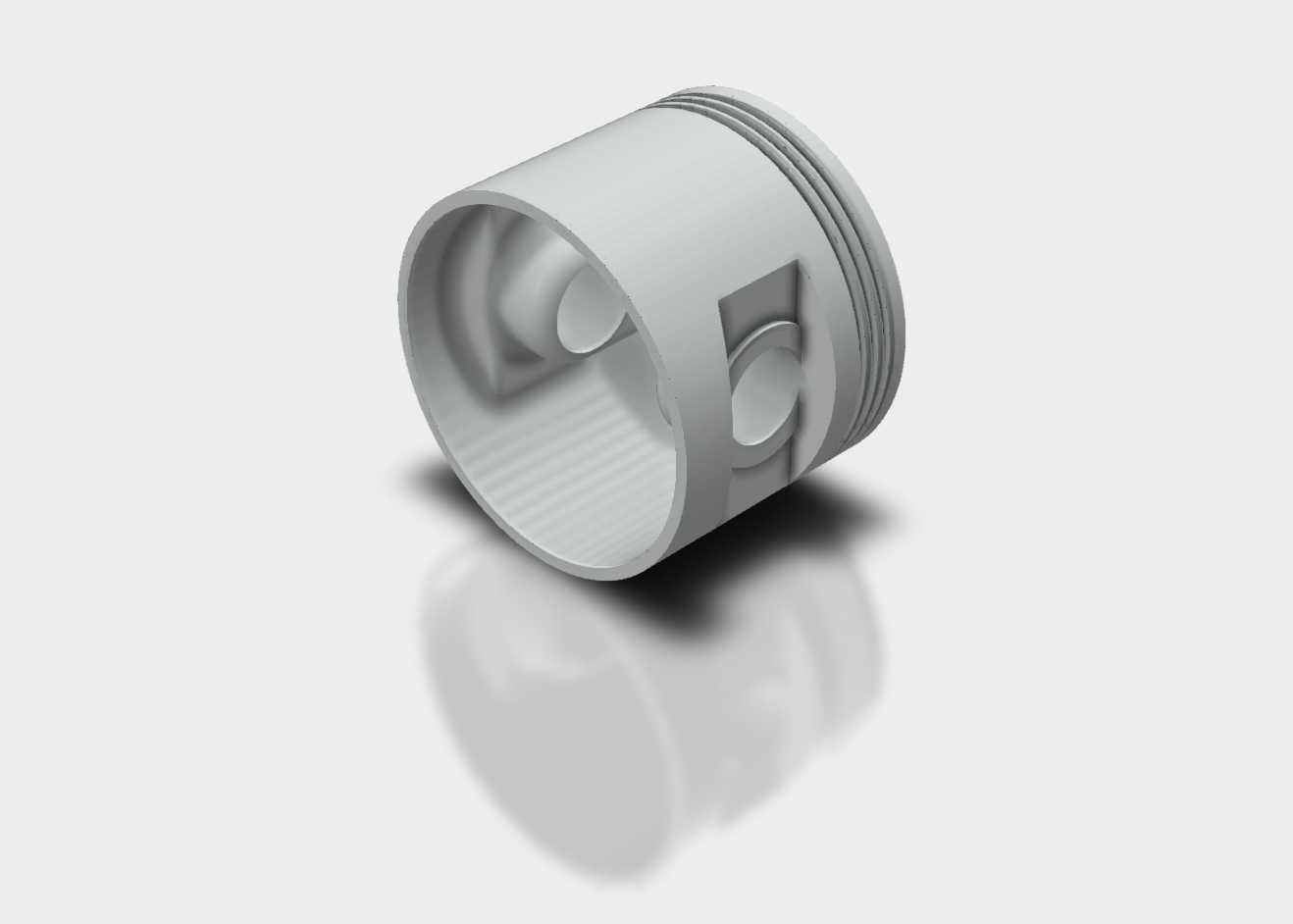

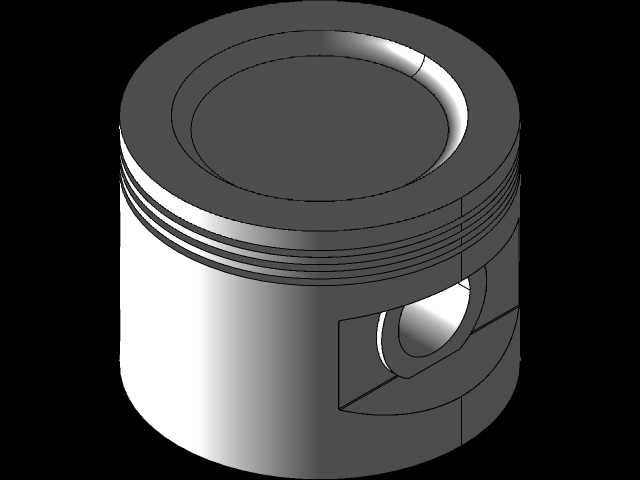

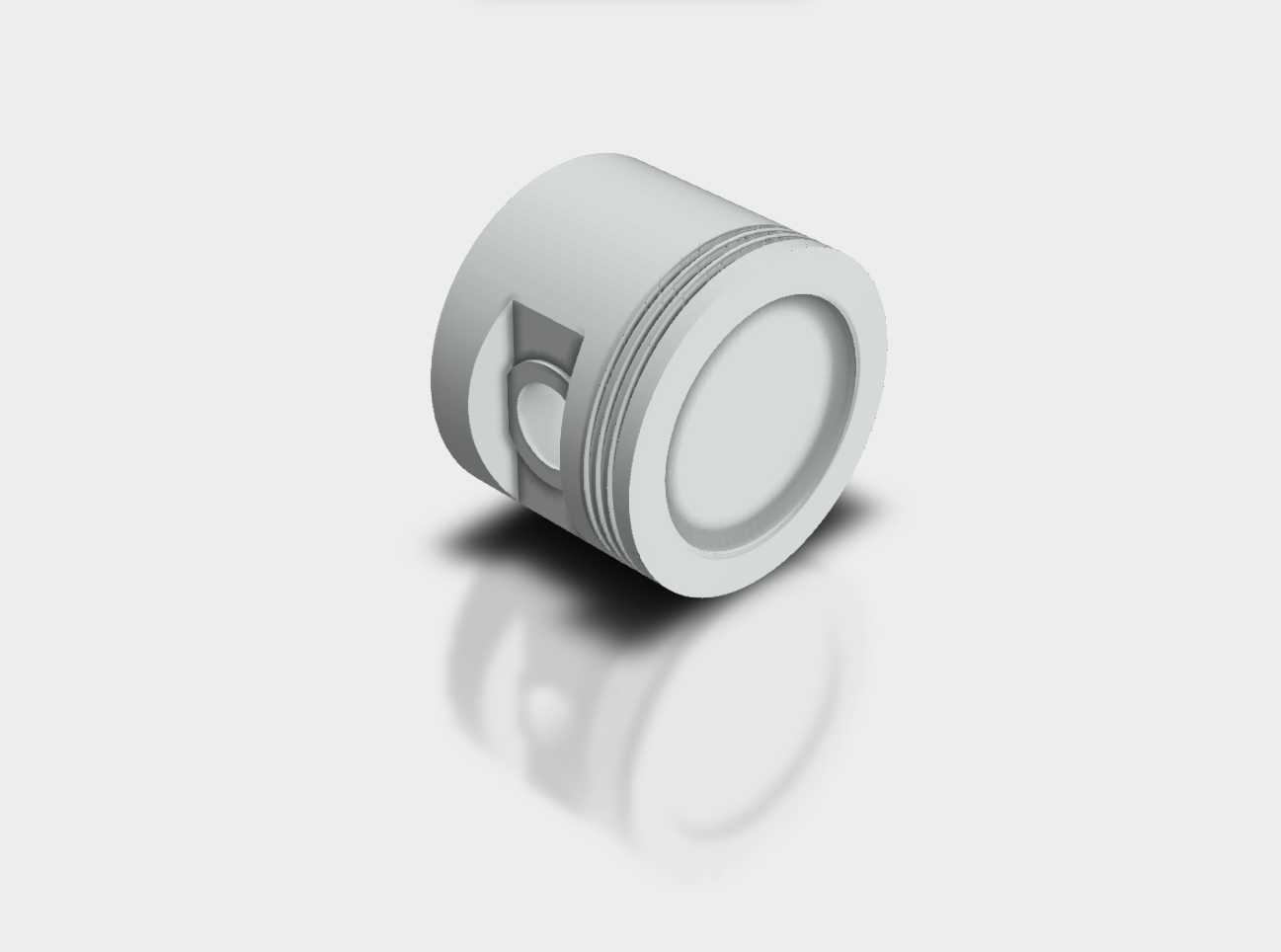

　　从结构设计逻辑来看，这款活塞采用了经典的筒式整体结构，头部预留了多道环槽安装位，可分别适配气环与油环，气环负责阻断燃烧室与曲轴箱之间的介质窜动通道，保证气缸压力能够稳定建立，油环则负责刮除气缸壁面多余的润滑油，避免机油进入燃烧室造成积碳或介质污染。活塞裙部采用了适配热膨胀特性的型面设计，常温下的轮廓并非正圆，而是预留了工作温度下的热变形余量，保证高温运行状态下裙部能够与气缸壁保持均匀的贴合间隙，既不会因为间隙过大造成敲缸异响，也不会因为热膨胀量过大出现拉缸卡滞故障。销座位置设置了加强筋结构，能够分散活塞销传递的交变冲击载荷，避免长期往复运动中销座位置出现应力集中导致的疲劳开裂。

　　从安装边界与尺寸适配角度来看，活塞的外径尺寸需要与对应气缸的内壁公差做严格匹配，配合间隙需要根据设备的工作温度区间、活塞材质的热膨胀系数、运行转速区间做精准计算，头部环槽的宽度、深度公差需要与所选活塞环的规格完全适配，避免出现环卡滞或者密封失效问题。活塞销孔的同轴度、裙部的圆柱度都有较高的形位公差要求，安装时需要保证活塞销与连杆小头、销座孔的配合间隙符合设计规范，同时活塞的整体重量需要控制在公差范围内，同一台多缸设备使用的活塞重量差需要控制在极小的区间内，避免运行过程中出现过大的往复惯性力，造成整机振动超标、轴承过早磨损等问题。在实际建模过程中，这类活塞的细节结构需要充分考虑加工工艺可行性，比如裙部的退刀结构、销座的倒角、环槽的圆角处理，都需要和实际加工流程对应，避免出现无法落地的工艺死角。
