星型往复式径向航空动力装置结构

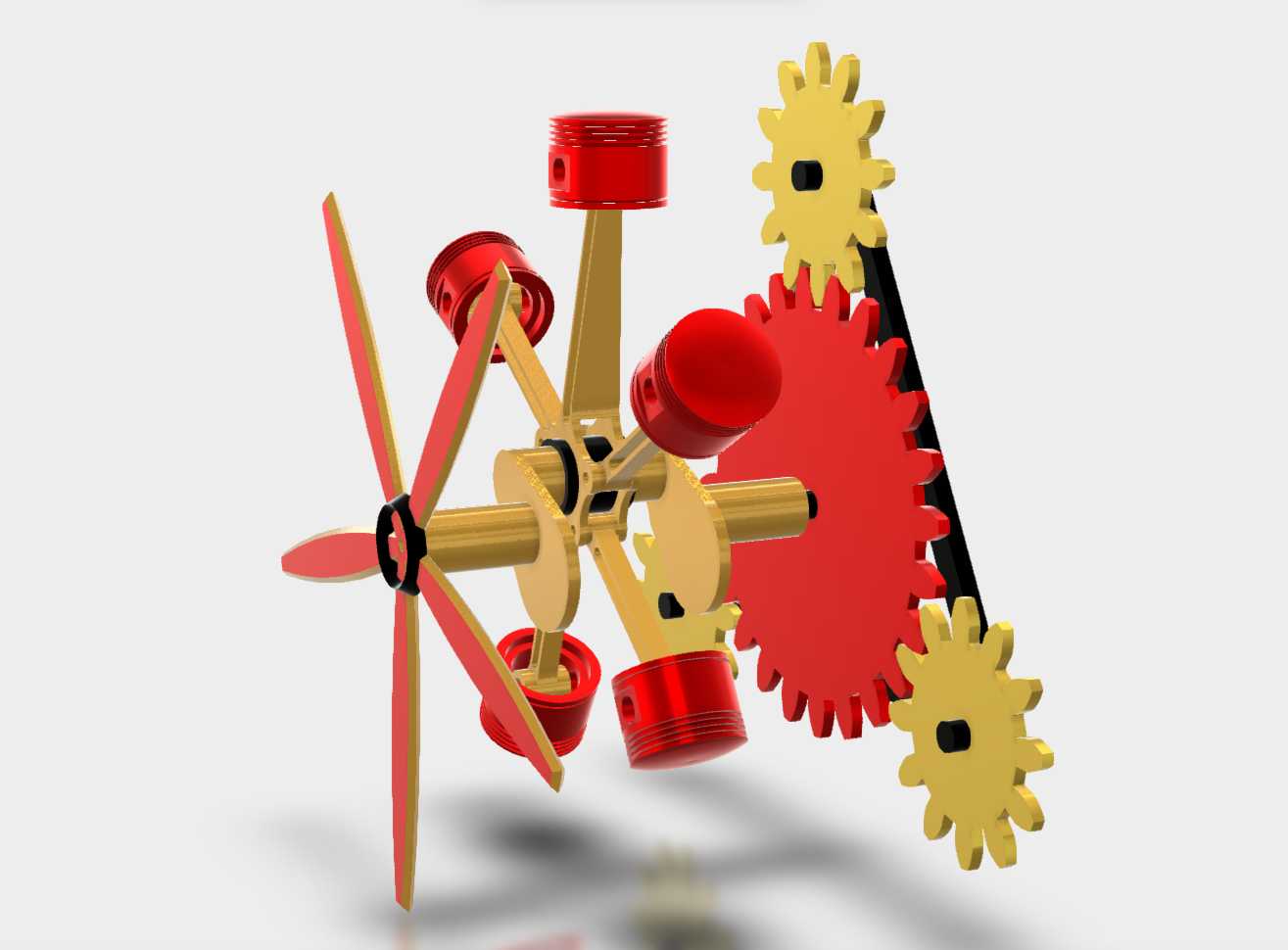

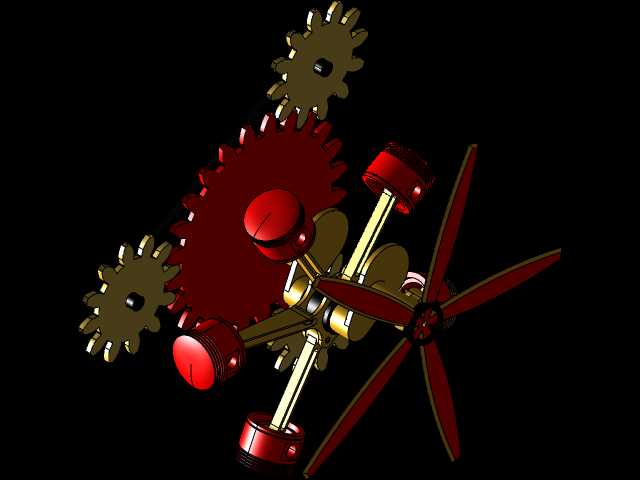

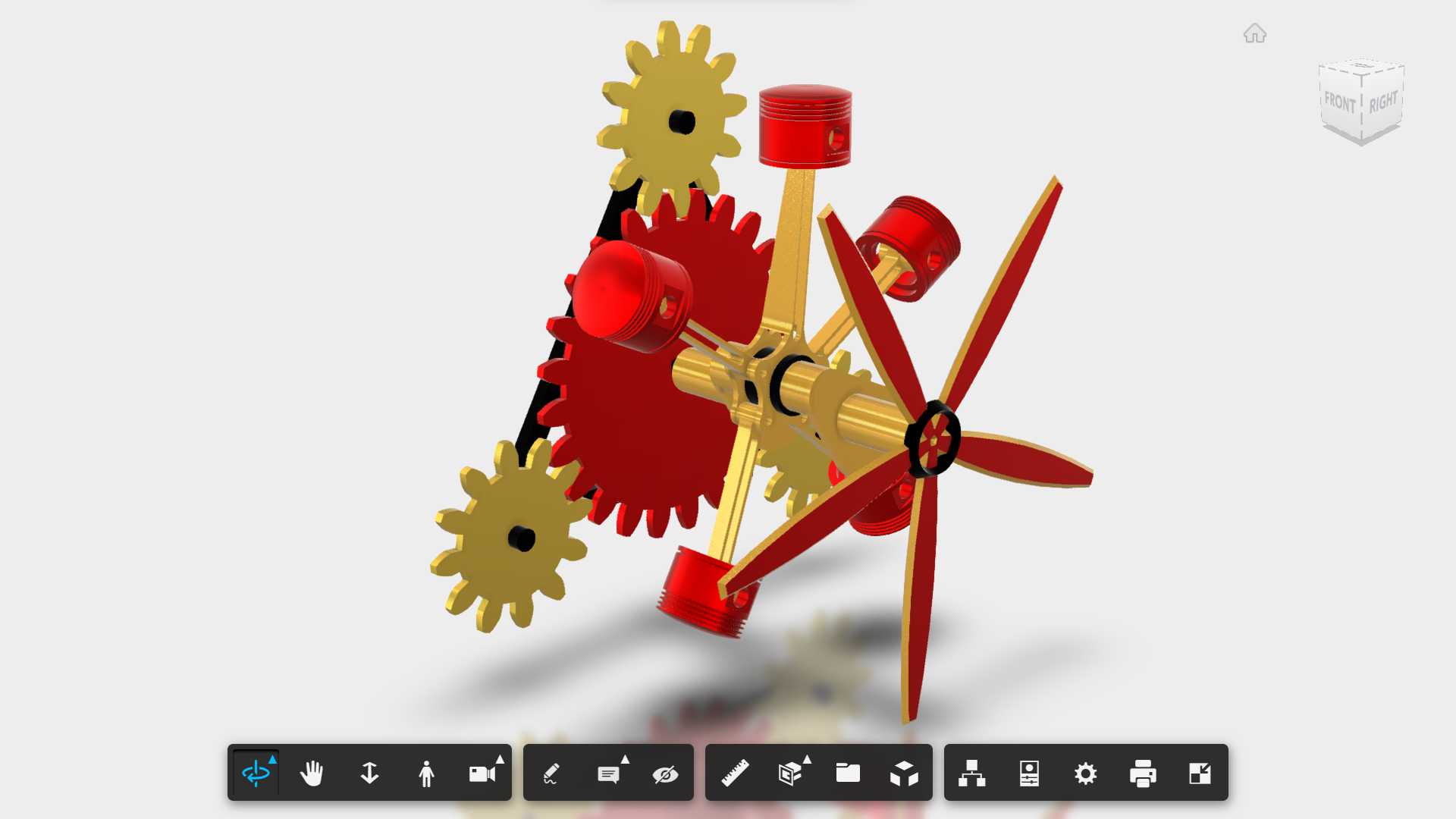

　　这套径向动力结构的核心设计逻辑，是围绕中心曲轴做周向辐射式气缸布局，相比直列、V型动力单元，在同等排量下能大幅压缩轴向安装尺寸，这一特性让它在早期航空动力领域得到了广泛应用——在燃气轮机技术成熟之前，绝大多数螺旋桨固定翼飞机都采用这类结构作为核心动力源，紧凑的轴向尺寸能让机头整流罩的气动外形更顺滑，同时多气缸周向布置的形式也让整机迎风面的散热效率远高于直列排布的机型，不需要额外布置复杂的水冷管路，依靠迎面气流就能完成气缸散热，大幅降低了动力系统的自重与故障点。从结构细节来看，这套模型完整还原了曲柄连杆机构与活塞的配合关系，周向布置的活塞通过连杆共同铰接在中心曲轴的曲柄销上，任意活塞的往复直线运动都会通过连杆转化为曲轴的旋转扭矩，

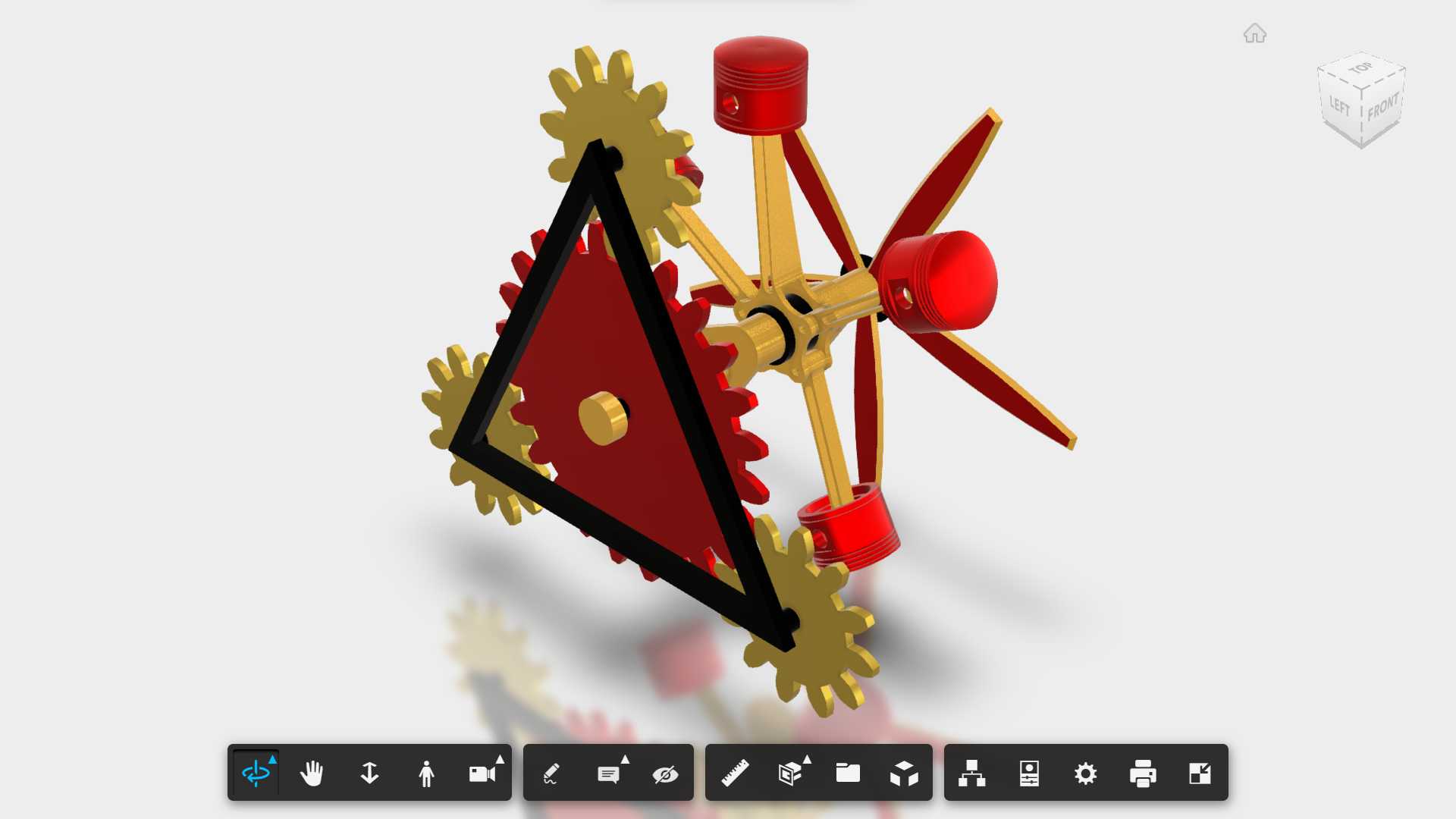

　　配合曲轴输出端的螺旋桨负载，能直观呈现动力输出的完整路径。传动端的齿轮组承担了附件驱动的功能，模型中还原的不同模数传动齿轮，可用于驱动磁电机、燃油泵、润滑油泵等附属附件，齿轮啮合间隙、齿侧安全距离都按照常规机械设计公差做了预留，能直观呈现附件传动的动力传递路径。安装边界上，这类径向动力单元的安装基准面设置在曲轴箱后端，所有气缸的中心轴线都交汇于曲轴回转中心，安装时需要保证曲轴输出端与负载（螺旋桨、减速器输入轴）的同轴度控制在合理公差范围内，避免运转时产生额外的偏载力矩。气缸的周向排布角度做了均匀分配，保证各缸的点火间隔角一致，运转时的扭矩输出更平稳，相比同排量直列发动机，曲轴的主轴颈数量更少，整体结构更简单，

　　维护时不需要拆解复杂的缸体排布结构，可直接对单缸进行检修作业。需要注意的是，这类结构的曲轴箱需要承受所有气缸往复运动产生的交变载荷，设计时对箱体的刚度有较高要求，同时连杆与中心曲柄销的铰接结构需要做充分的润滑设计，避免多连杆共同铰接位置出现磨损不均的问题。螺旋桨与曲轴输出端采用锥面配合加锁紧螺母的固定形式，能传递大扭矩的同时保证动平衡精度，避免高速旋转时产生振动。
