集成加热阀的车用柴油滤清装置结构

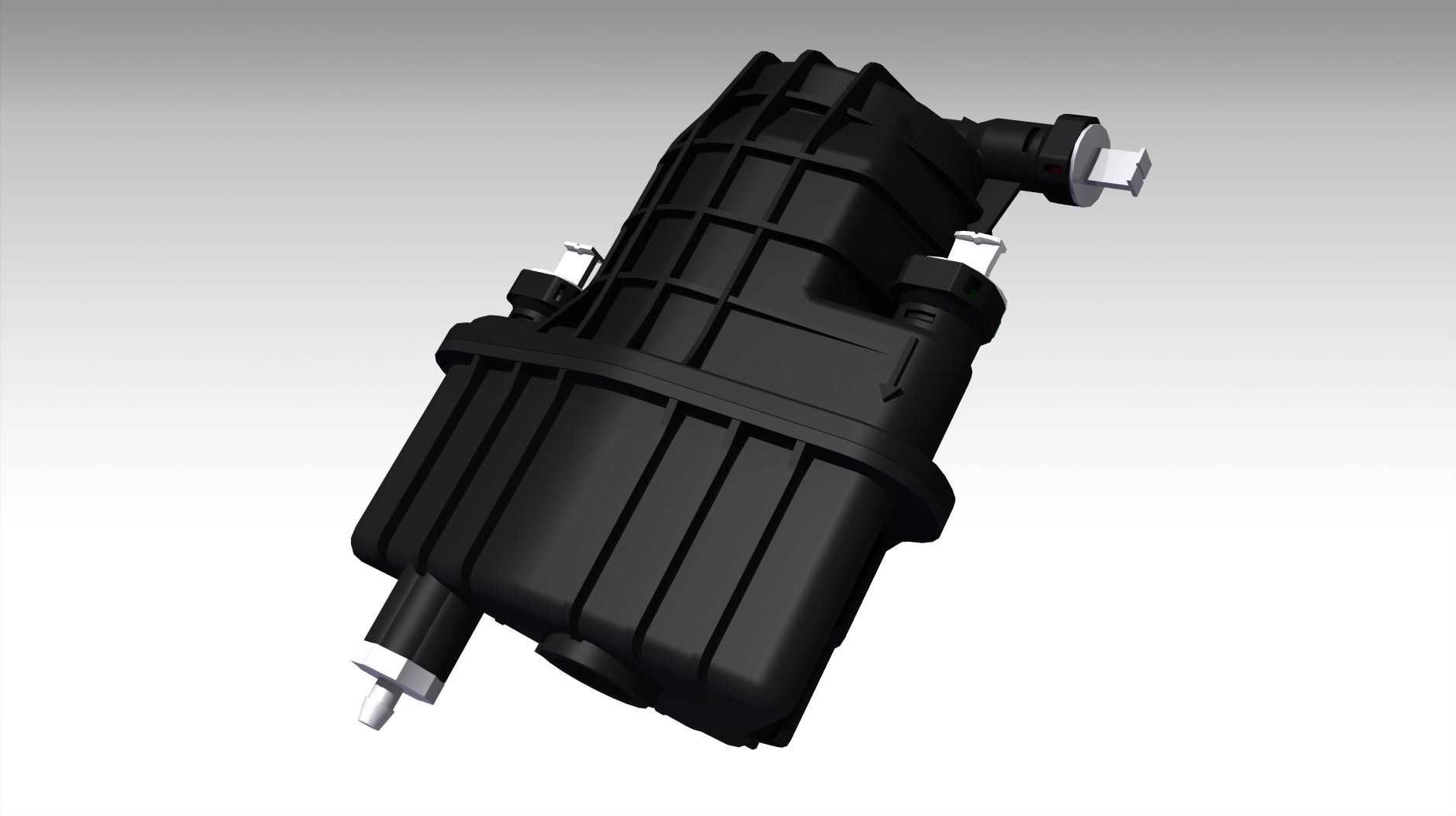

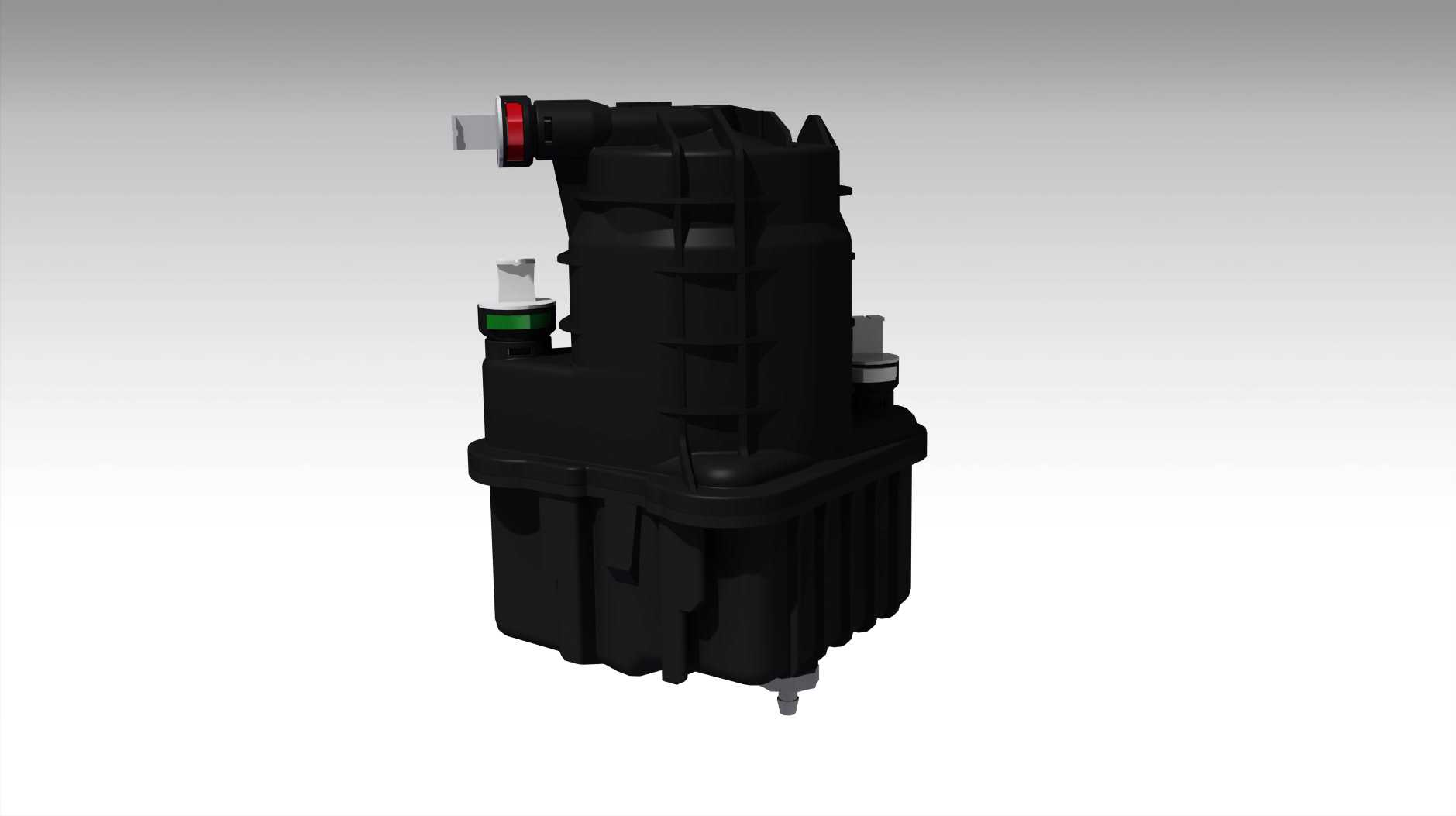

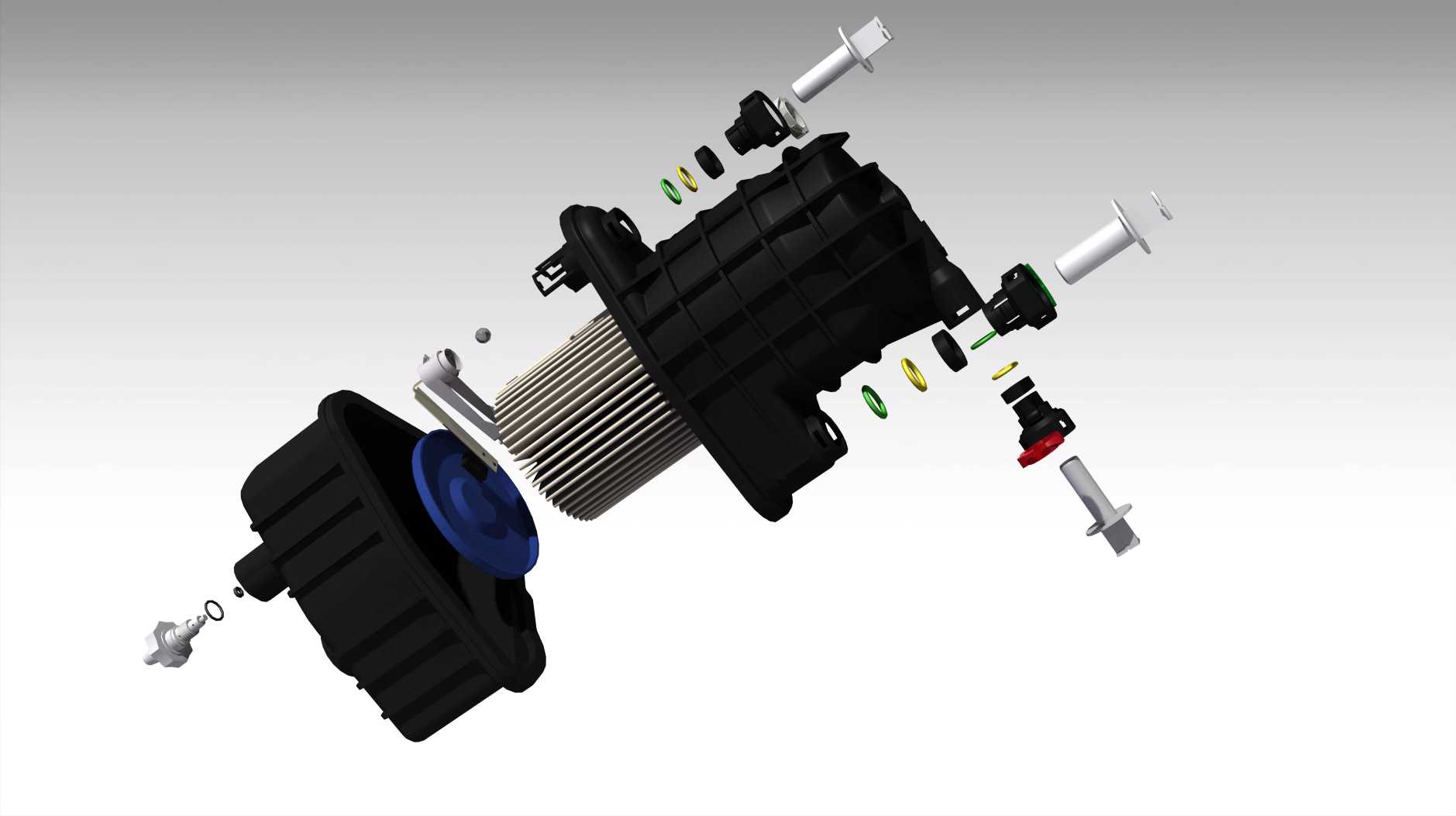

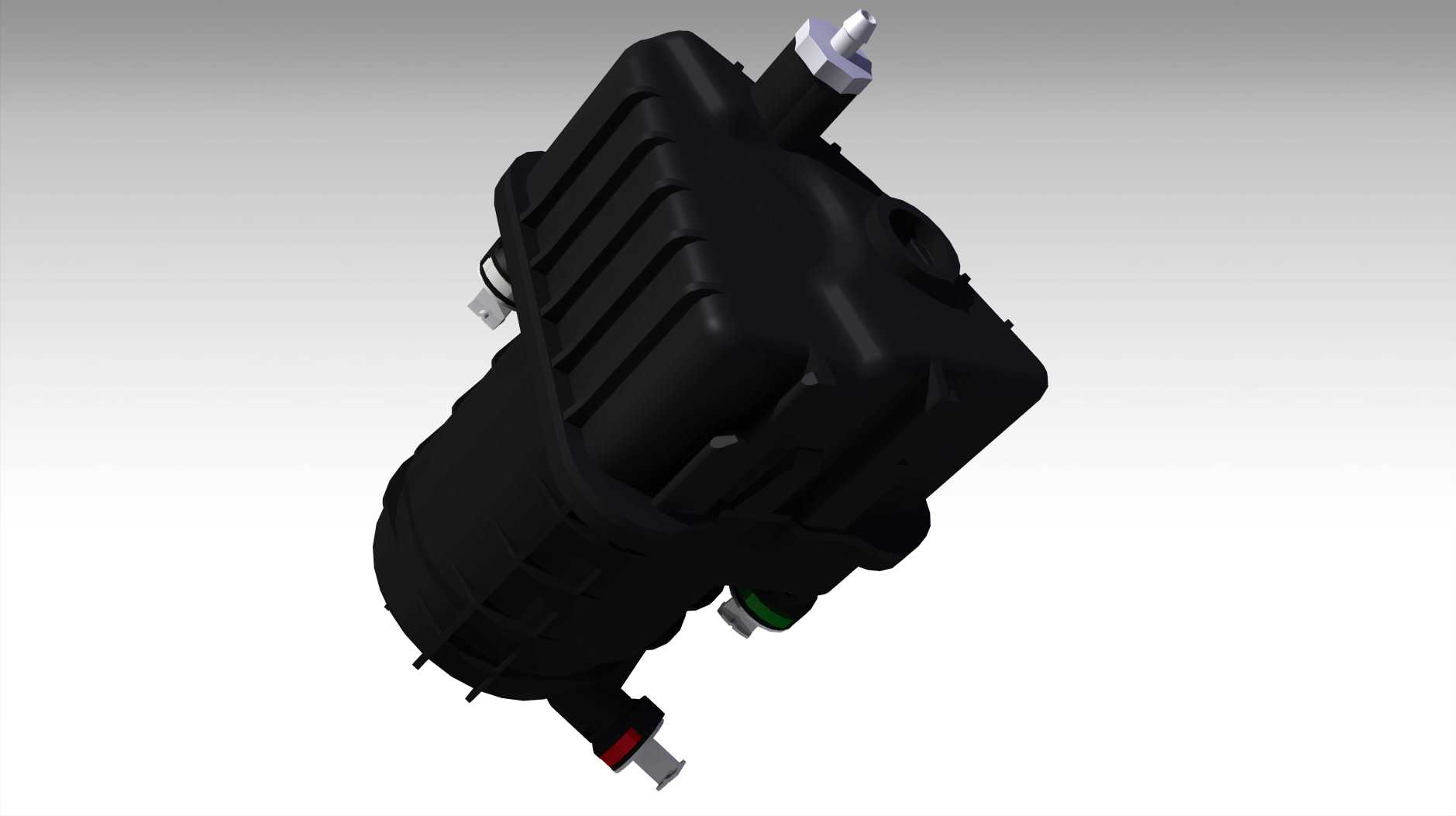

　　这款集成加热阀的柴油滤清装置，主要适配乘用柴油车型的燃油供给回路，对应Clio系列多款车型的安装位做了结构匹配，日常装车时直接替换原厂对应规格滤芯总成即可，无需额外改动周边管路布局。从结构拆解来看，整套总成采用模块化拆分设计，滤壳主体采用耐柴油腐蚀的玻纤增强尼龙材质成型，下部集水腔做了倾斜导水结构，能将燃油中分离出的液态水汇集到腔底放水阀位置，日常维护时无需拆卸总成即可完成积水排放，降低维保操作难度。集成在总成上的加热阀采用PTC热敏陶瓷发热元件，布置在进油侧流道位置，低温环境下燃油流经加热区域时可快速提升温度，避免柴油中析出的石蜡堵塞滤芯孔隙，解决高寒地区柴油车辆冷启动时燃油流动性不足的问题，

　　加热元件的供电接口直接对接整车线束预留接插件，无需额外布线。滤芯部分采用折叠式复合滤纸，过滤精度满足国六阶段柴油车型的杂质拦截要求，滤纸折高与折距经过流场仿真优化，在保证有效过滤面积的同时尽可能降低燃油通过阻力，避免供油压力不足导致的发动机动力输出受限。安装边界上，总成顶部的固定卡扣与原车安装支架的卡槽完全匹配，进出油口采用快插式接头结构，装配时对准接口推入即可完成密封连接，侧面的传感器安装位预留了水位检测探头的安装空间，可实时监测集水腔内的积水高度，当积水达到阈值时可触发整车仪表报警提示。整套结构的密封环节全部采用耐油氟橡胶密封圈，在-40℃到120℃的工作温度区间内都能保证密封可靠性，不会因温度变化出现渗漏问题，各拆分部件的配合公差控制在±0.1mm范围内，装配后无多余旷量，可承受车辆行驶过程中的持续振动工况，不会出现部件松脱导致的燃油泄漏风险。
