适配多款雷诺车型的1.5Dci燃油滤清器结构

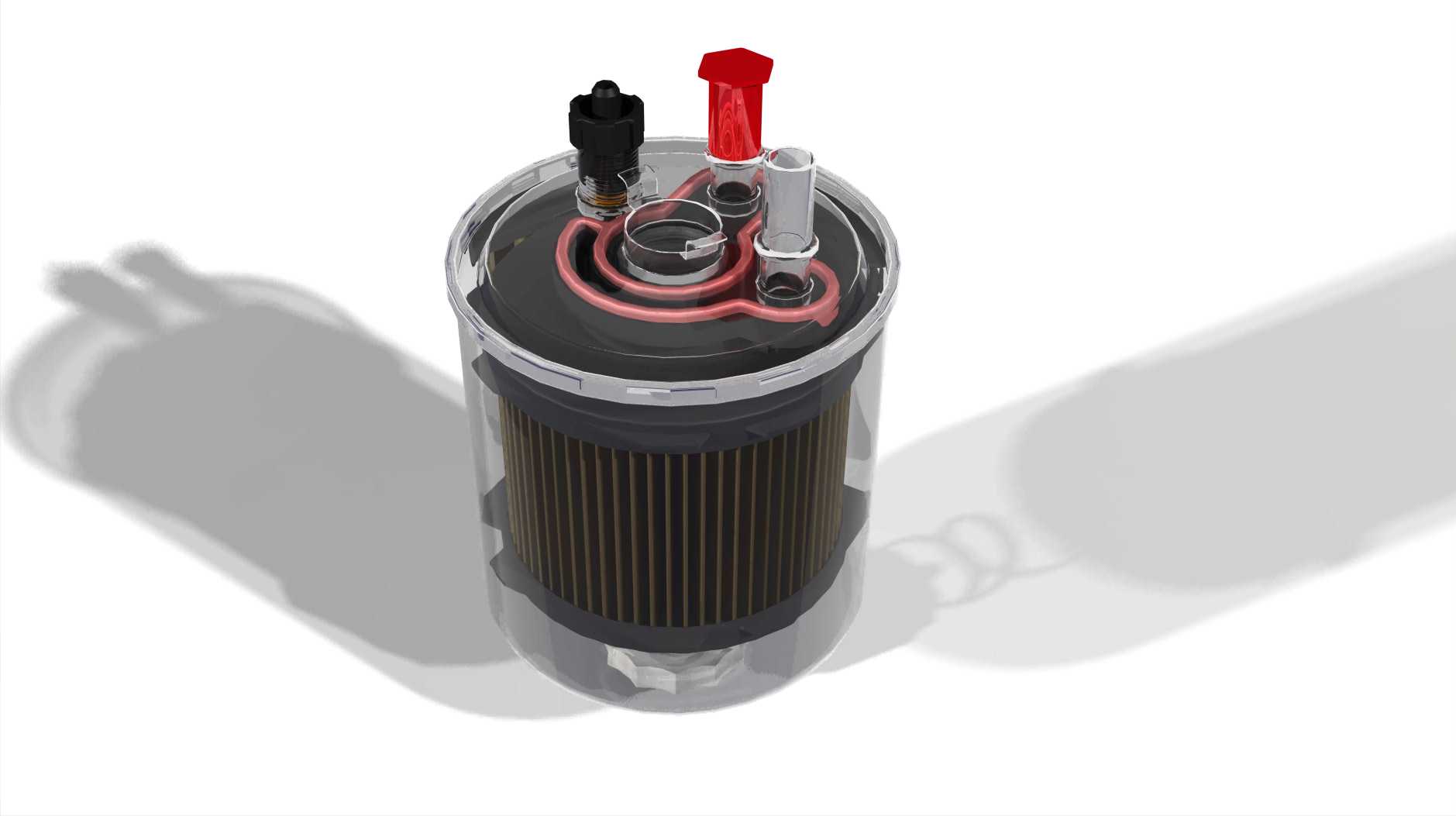

　　在乘用柴油车的燃油供给系统中，燃油滤清器承担着拦截柴油中杂质、胶质、水分的核心作用，直接关系到喷油嘴的使用寿命与发动机的工况稳定性，这款适配1.5Dci动力单元的燃油滤清器，在结构设计上充分考虑了紧凑级车型机舱的安装空间限制。从实际装车场景来看，该滤清器主要适配雷诺Kangoo、拉古纳III、Twingo等对应年款车型，安装位置通常位于机舱侧围或底盘护板内侧，因此整体采用圆柱式集成壳体设计，透明外罩可直观观察内部滤芯的污染程度，方便维保人员快速判断更换周期，无需拆解壳体即可完成初步状态检查。顶部的多接口布局经过针对性优化，分别对应进油、出油、回油以及排气接头，不同接头采用差异化的外形与颜色标识，红色盖帽的接头为排气螺钉接口，

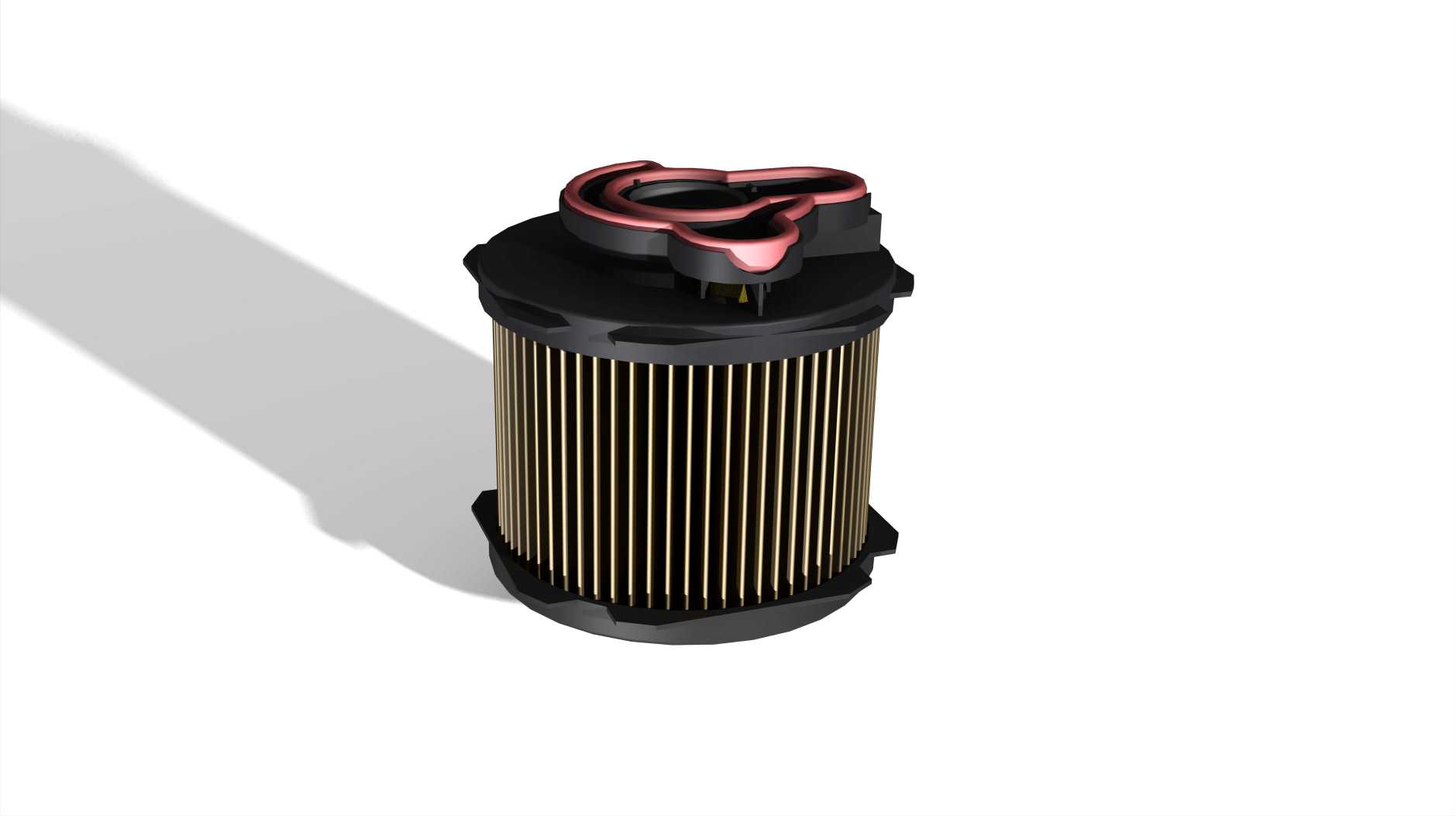

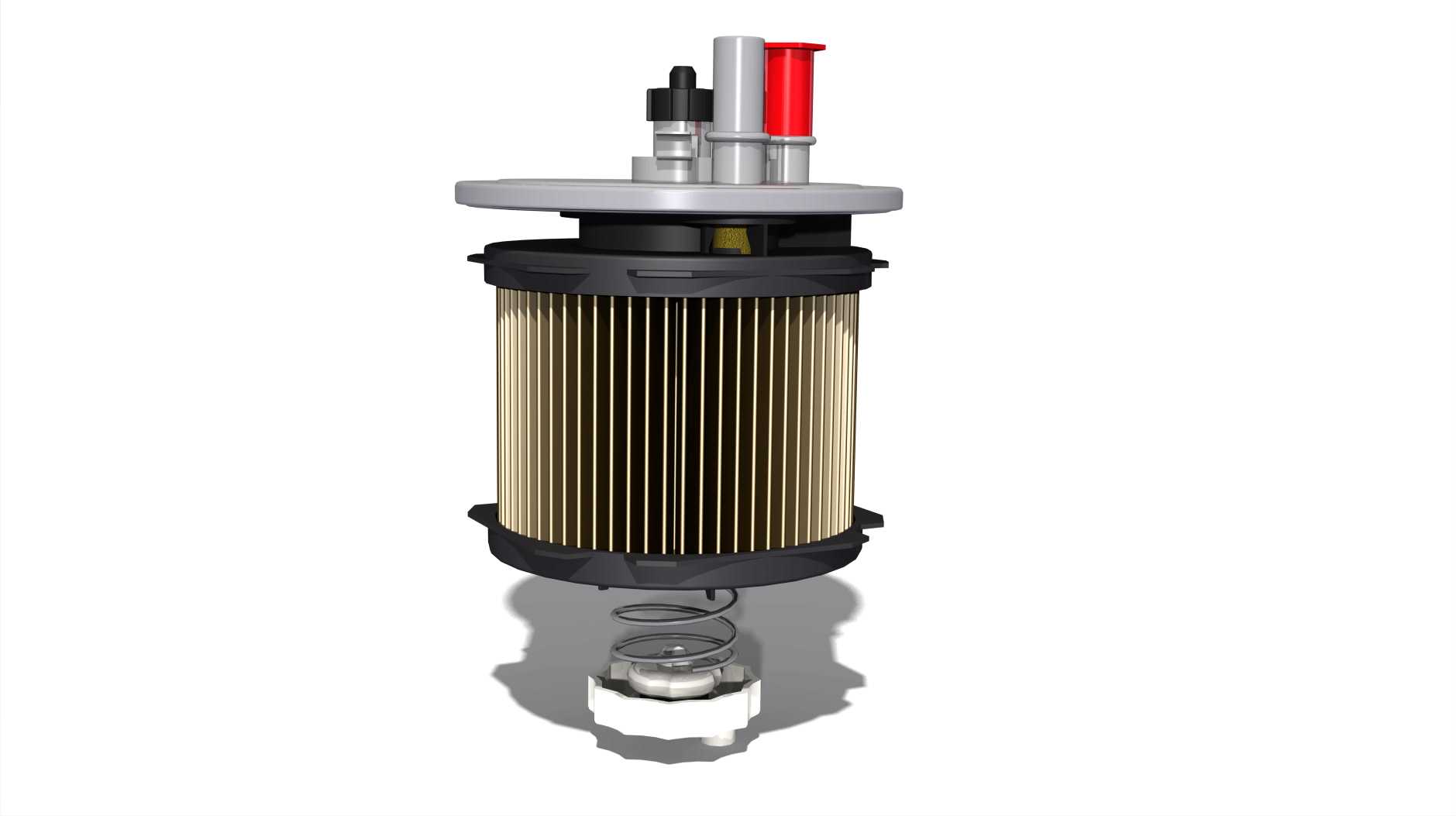

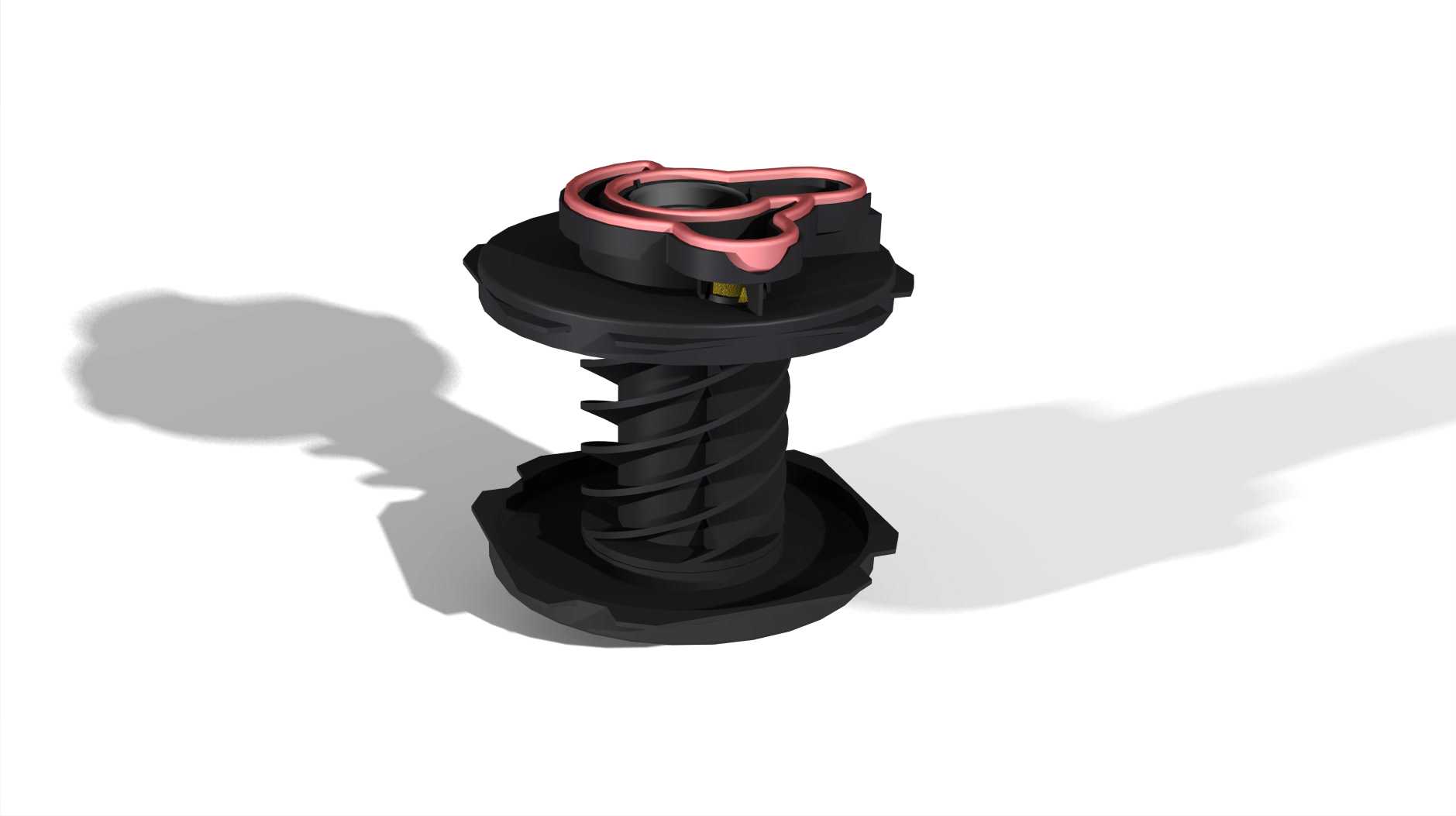

　　黑色快插接口对应进油管路，金属出油接头采用卡箍式连接结构，可避免装配过程中出现管路错接的问题，同时各接口的中心距严格匹配原车管路的走向，安装时无需额外改动原车管路走向，可直接替换原厂配件。内部的褶皱式滤芯采用梯度过滤结构，外层大孔径滤纸拦截大颗粒杂质，内层高精度滤纸拦截细小胶质与颗粒物，可满足共轨柴油系统对燃油清洁度的严苛要求，避免高压油泵、喷油嘴出现异常磨损。设计过程中充分考虑了安装边界限制，壳体外径、总高度以及顶部接头的突出高度均严格控制在原车安装位的空间范围内，底部的定位凸台可与安装支架的卡槽精准配合，配合顶部的固定卡扣即可完成快速装配，无需额外制作转接支架。在实际使用过程中，该结构的滤清器可承受燃油系统的常规工作压力，

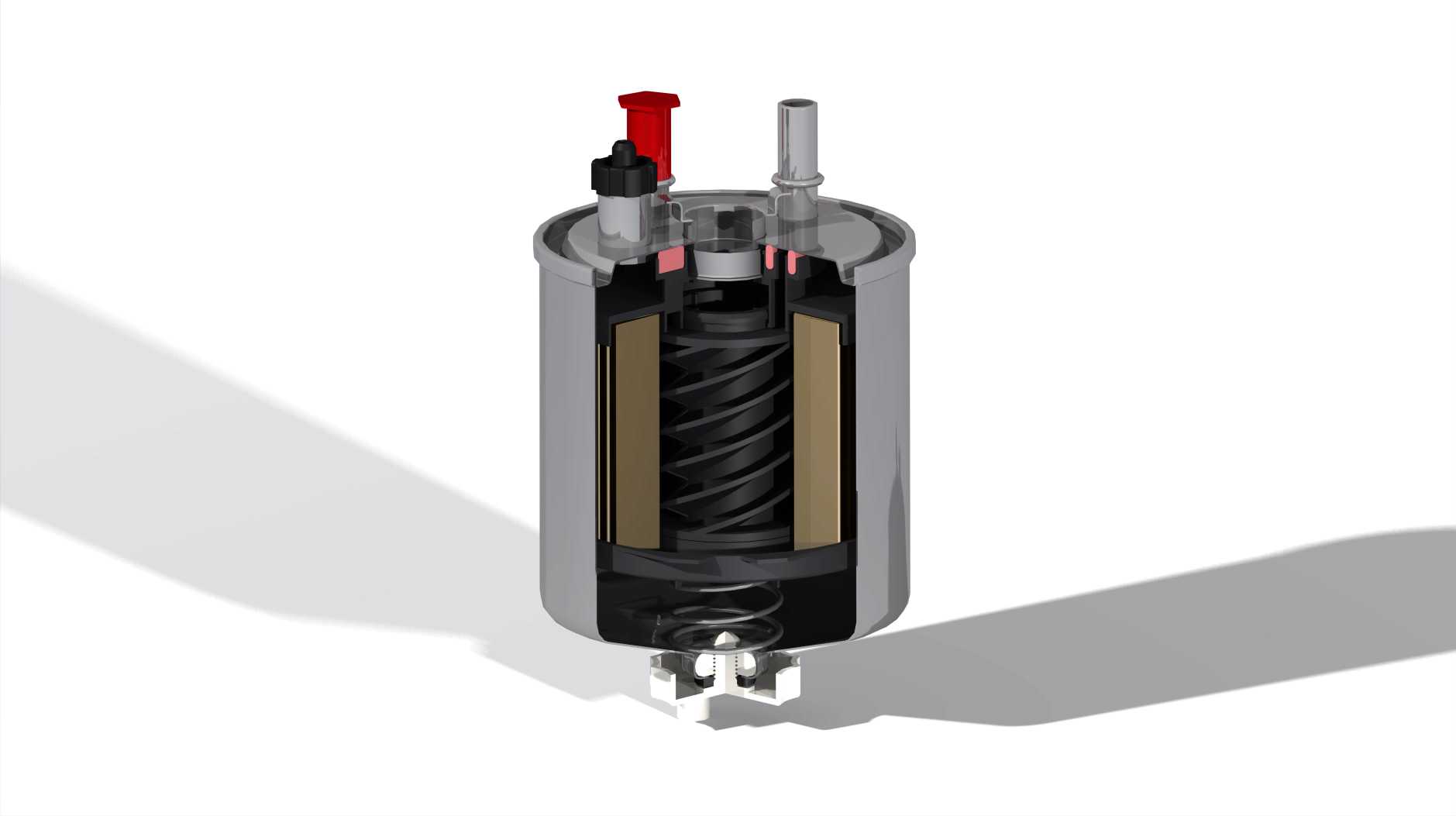

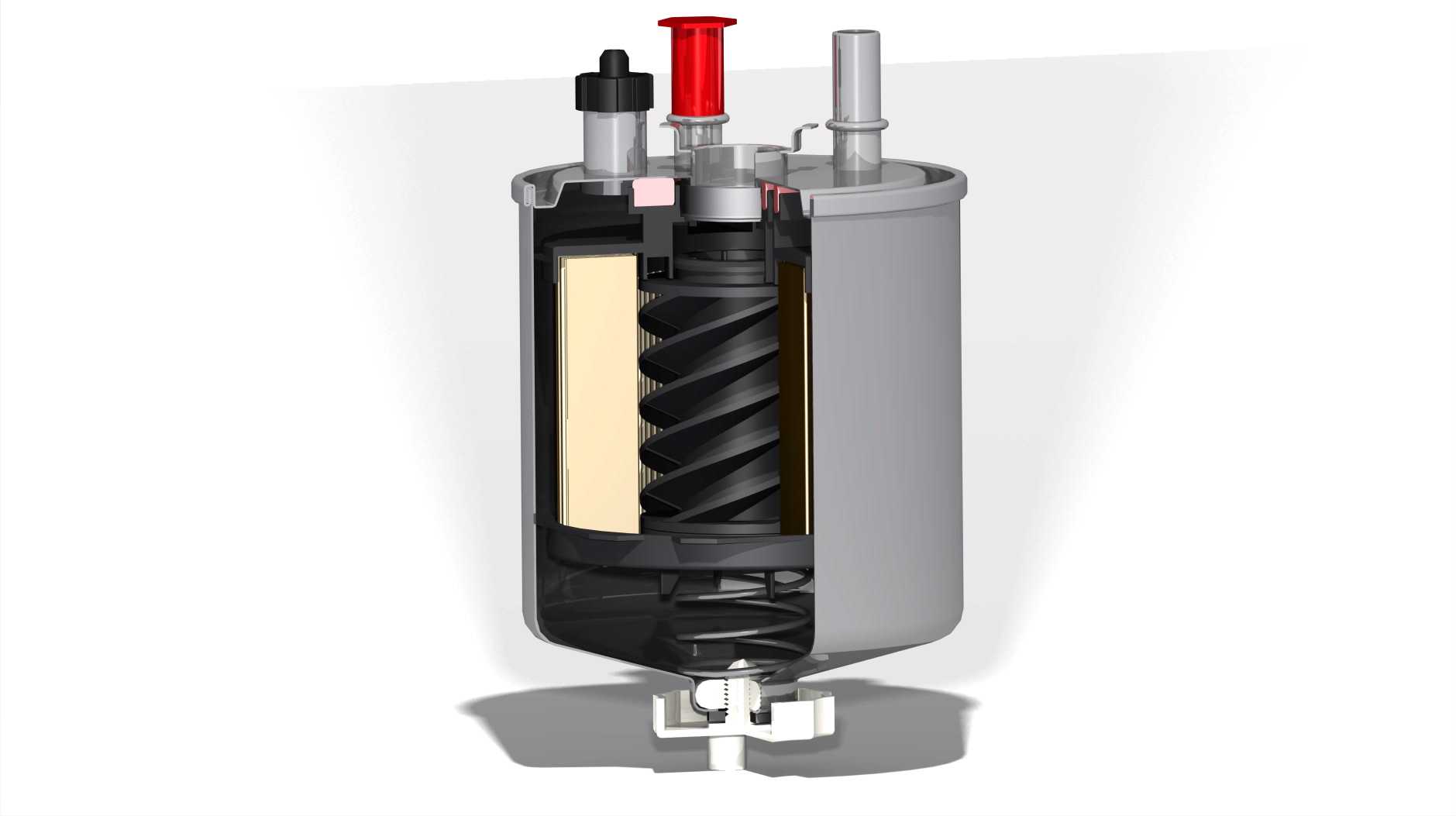

　　壳体的密封结构采用径向密封圈设计，可避免高低温交变环境下出现燃油渗漏问题，同时集成的储水腔可沉淀柴油中的水分，配合顶部的排气结构，更换滤芯后可快速完成系统排气，无需长时间反复泵油排空。从结构设计的角度来看，该模型完整还原了滤清器的内外层结构，包括滤芯的褶皱密度、各接头的连接形式、壳体的加强筋位置，可作为汽车燃油系统配件设计、维保教学的参考结构，也可用于对应车型的维修拆装模拟演示，帮助技术人员快速掌握该款滤清器的装配要点与接口定义。
