矿用空冷系统配套筒式过滤构件

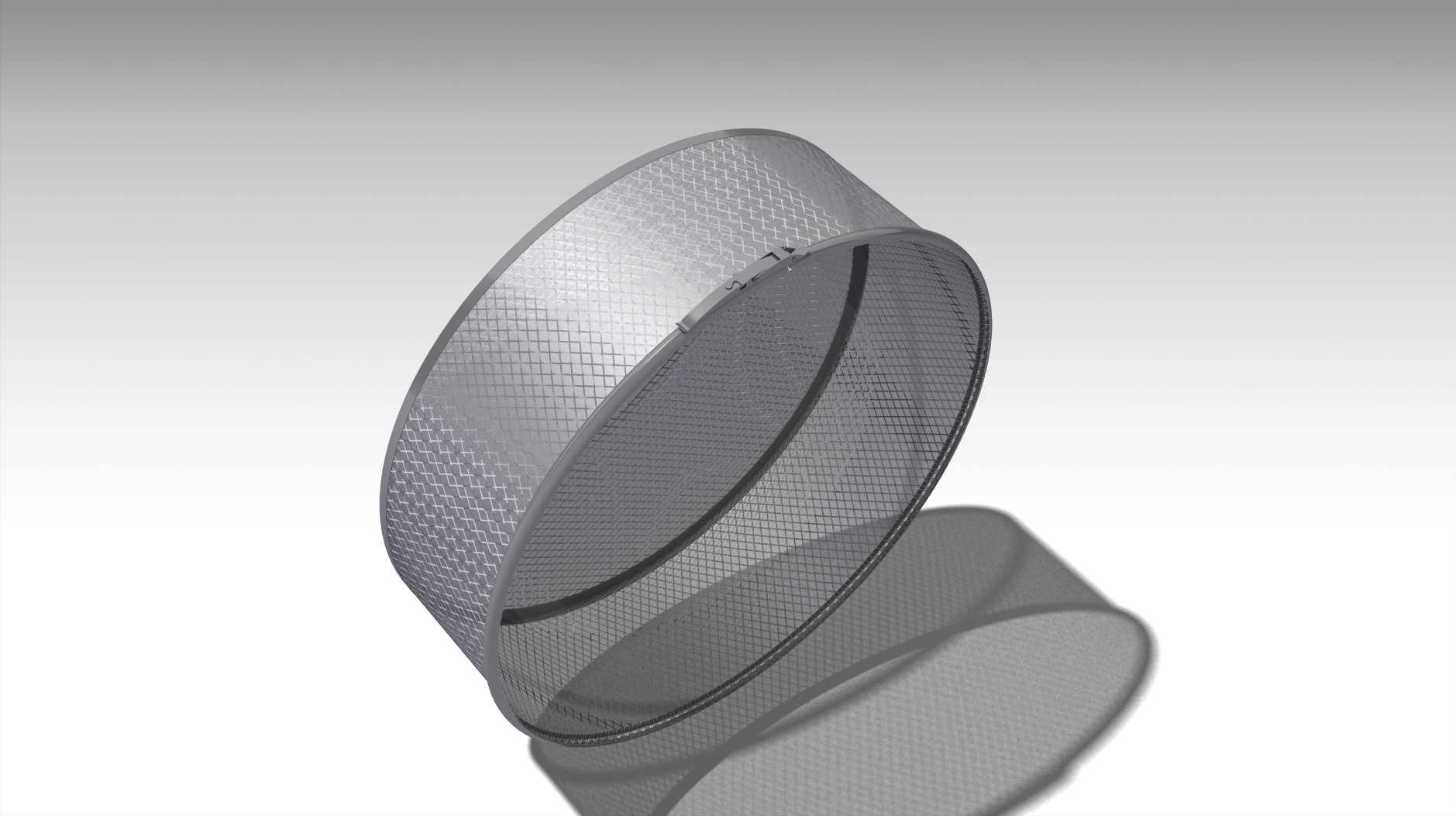

　　在井下采掘作业面的通风降温系统中，空气冷却器是调控作业环境温度、保障人员作业舒适度与设备运行稳定性的核心配套设备，而过滤构件作为空冷器进气端的核心防护部件，直接决定了进入换热芯体的空气洁净度，避免井下高粉尘工况下煤尘、岩屑颗粒附着在换热翅片表面造成换热效率衰减、流道堵塞等问题。这款筒式过滤构件采用整体环形薄壁结构设计，通体采用冲孔网加多层金属编织网复合的滤层结构，在保证足够通风通流面积的同时，可有效拦截粒径10μm以上的固相悬浮颗粒，适配井下高湿高粉尘的恶劣作业环境，滤层表面做了钝化防锈处理，可耐受井下高湿度、含腐蚀性气体的空气冲刷，不会出现短时间内锈蚀堵孔的问题。从安装适配性来看，该过滤构件采用直插式插座配合定位止口的安装方式，

　　与空冷器分离器端的安装座配合时，仅需对准导向槽推入即可完成定位，侧面的弹性卡圈可自动卡入安装座的环形卡槽实现轴向固定，无需额外螺栓紧固，日常井下维护更换时单人即可操作，无需借助专用工具，可大幅缩短停机维护时长。设计阶段充分考虑了井下通风的阻力特性，滤层的网孔开孔率经过反复流场仿真校核，在满足过滤精度要求的前提下将通风阻力控制在120Pa以内，不会额外增加通风机的运行负载，同时环形的结构形式可最大化利用空冷器进气端的环形安装空间，相比平板式滤芯在相同安装尺寸下可提升37%的有效过滤面积，延长单次维护的清灰周期。构件的两端采用卷边包边工艺处理，滤层与端圈采用电阻焊整体焊接固定，没有突出的毛刺与尖锐棱角，避免安装维护过程中划伤作业人员，

　　同时整体结构可耐受1.5倍额定风量的瞬时气流冲击，不会出现滤层变形、脱焊的问题。在实际井下应用场景中，该过滤构件除了拦截粉尘之外，还可阻挡巷道内飞溅的碎石、锚杆碎屑等硬质杂物直接撞击空冷器的换热翅片，避免换热芯体被硬物撞击出现变形、泄漏等故障，相当于为换热芯体增加了一层物理防护屏障。针对井下压缩空气管网偶尔出现的冷凝水夹带问题，该滤层的金属编织网结构可初步拦截气流中夹带的大粒径液滴，配合后端的分离结构实现气液固三相的初步分离，减少进入换热段的液态水含量，提升空冷器的整体换热效率。建模过程中对滤层的网孔纹理做了等比例还原，安装配合面的尺寸公差按照IT7级精度设定，可直接用于同类型空冷器的改型设计参考，也可作为过滤类零部件的结构设计样例，适配不同通风量需求的矿用通风降温设备选型参考。
