户用沼气产气供气集成系统三维设计

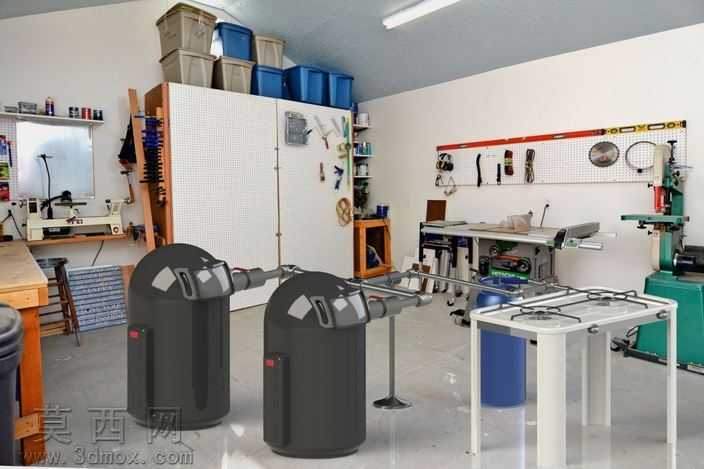

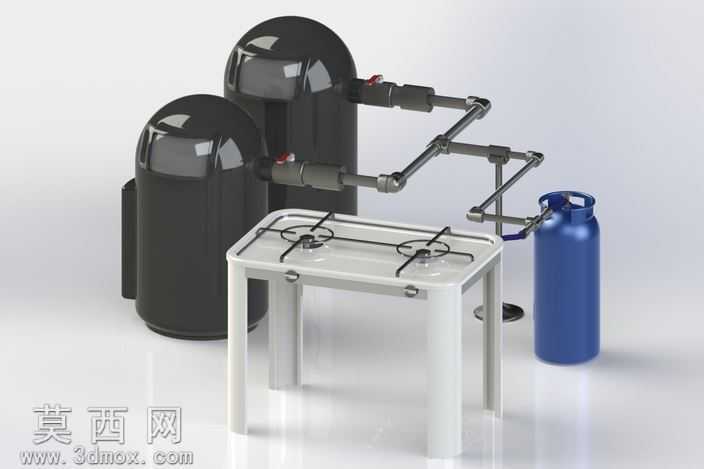

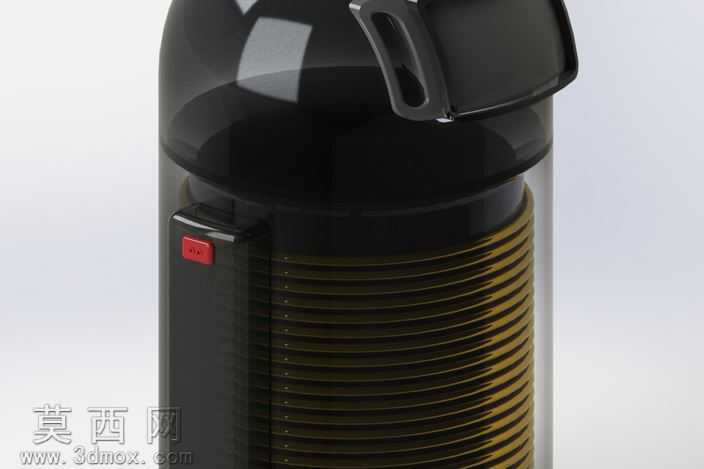

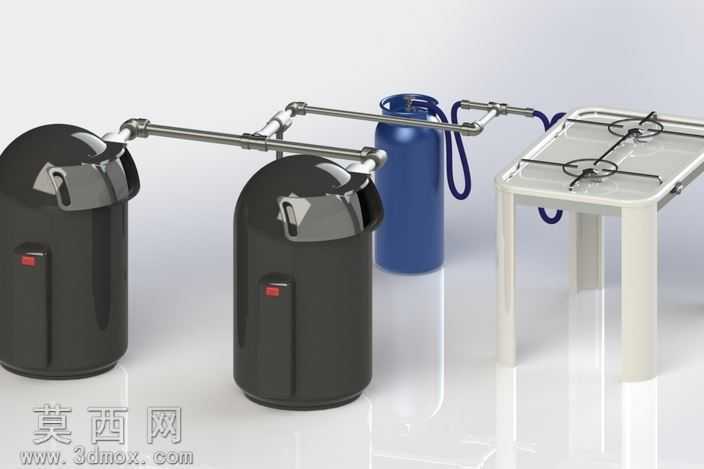

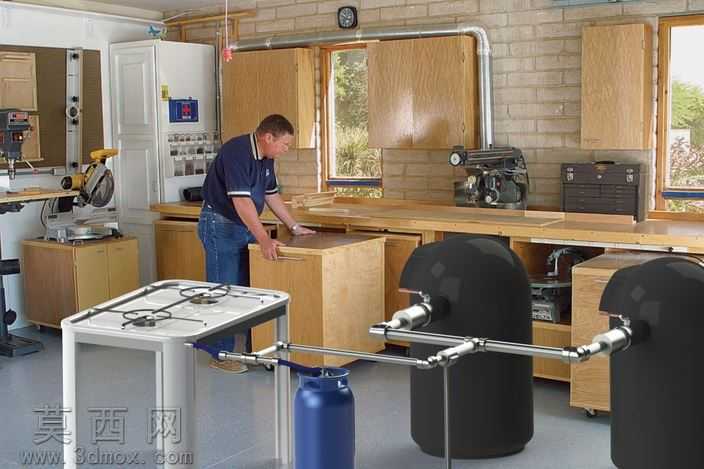

本作品为面向教学演示场景搭建的沼气利用系统三维模型，整体围绕厌氧发酵产气、稳压储气、管路输配、终端用气的完整流程完成建模设计。建模阶段首先对核心的厌氧发酵罐体进行结构还原，罐体采用立式圆柱造型搭配圆弧顶盖，顶部设置密封式出料与检修接口，侧面预留管路连接位，建模时通过曲面拉伸、圆角过渡处理还原罐体的一体化外壳质感，罐体表面的操作按键、提手结构均通过实体切除、凸台拉伸完成细节刻画，还原实体设备的外观特征。中间的蓝色储气单元采用标准压力容器造型建模，通过薄壁特征构建罐体壁厚，顶部的阀门接口、连接吊耳均按照实际储气钢瓶的结构比例完成绘制，还原储气单元的承压结构特点。输气管路部分采用硬管与软管结合的建模方式，金属硬管通过3D草图绘制管路走向，扫描生成等径管体，管路转弯处采用圆弧过渡避免直角弯折，金属管表面添加镀铬材质的反射属性，还原金属管路的光洁质感；连接罐体与终端的软管部分采用柔性扫描特征建模，还原橡胶软管自然弯曲的形态，材质设置为深蓝色哑光橡胶，区分硬管的视觉特征。终端用气单元为台式双灶灶具，建模时还原灶具的方形台面、支撑腿结构，台面的炉头、锅支架通过阵列特征完成对称布局，炉头的火孔、引射管结构均做简化建模还原功能特征，灶具台面采用白色哑光陶瓷材质，支撑腿采用硬质塑料质感，还原民用灶具的外观特点。渲染阶段采用纯白影棚环境，添加柔和的面光源打亮整体场景，地面设置高反射平面模拟光滑展示台效果，让各部件的轮廓与材质质感清晰呈现，整体模型通过完整的流程化结构搭建，直观展现沼气从产生到使用的全链路构成，适合作为新能源应用、生物质能利用相关课程的教学演示素材，帮助观者快速理解沼气系统的组成逻辑与各部件的功能定位。
