快换适配安装基座装置三维结构

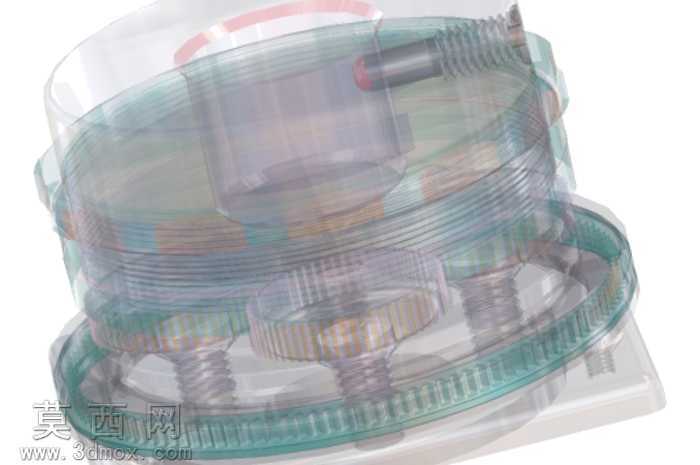

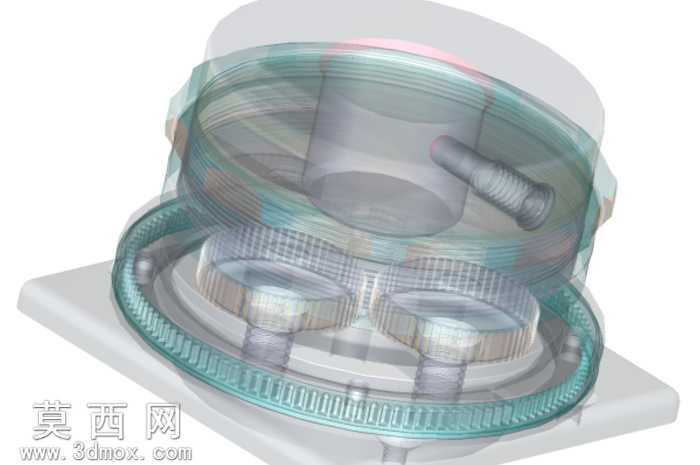

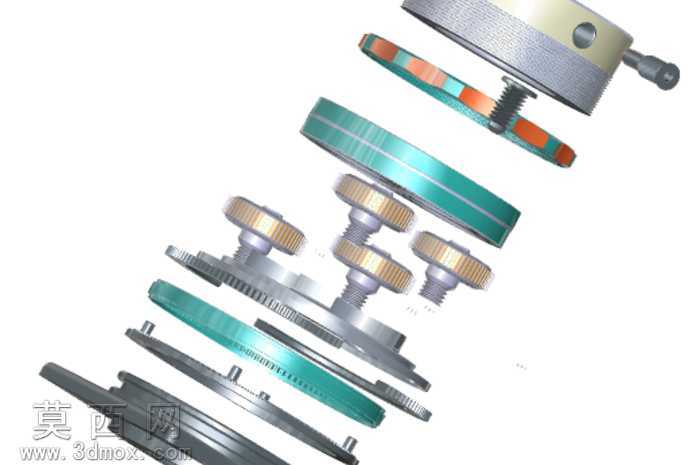

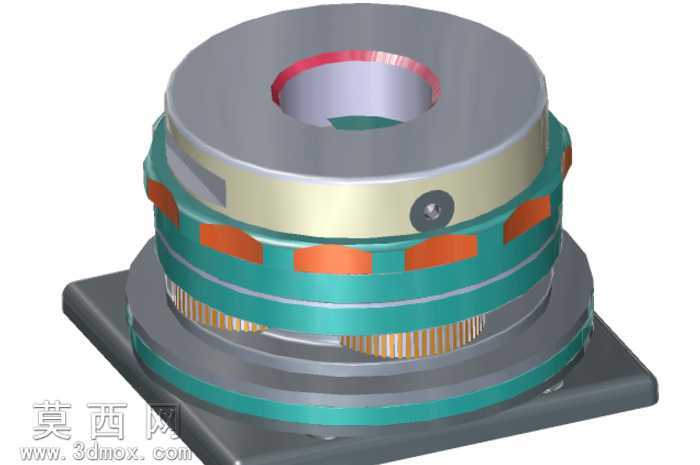

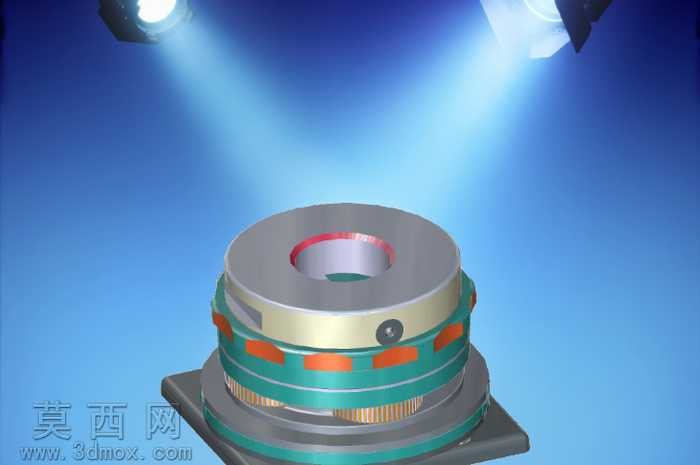

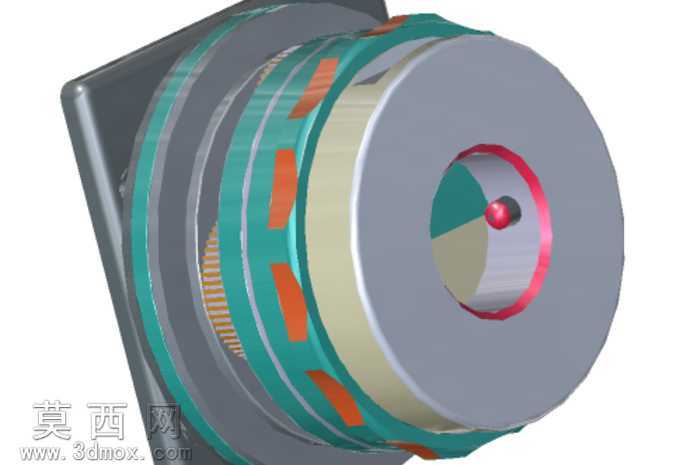

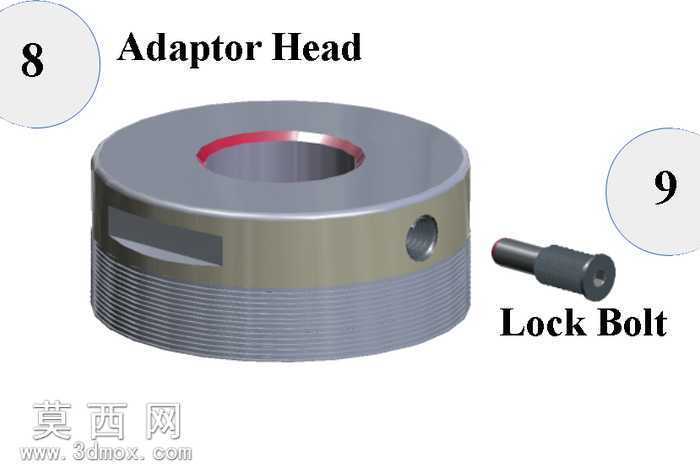

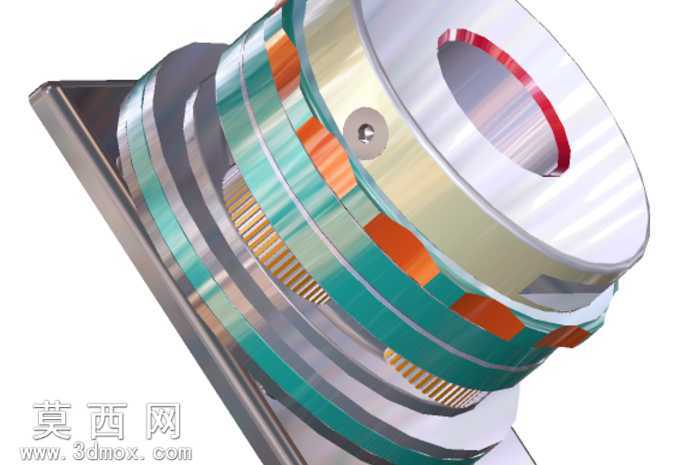

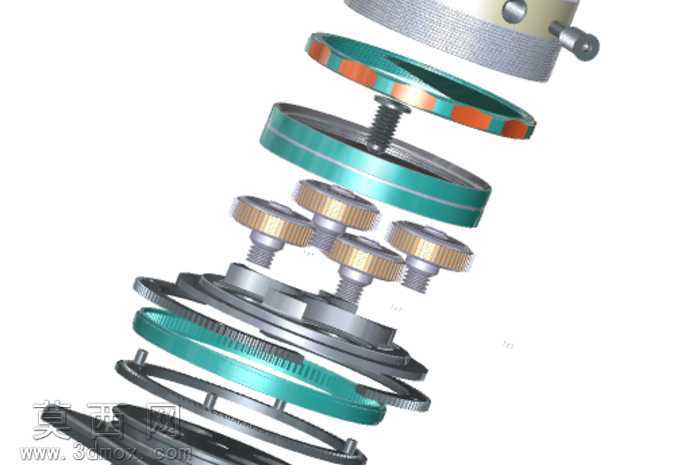

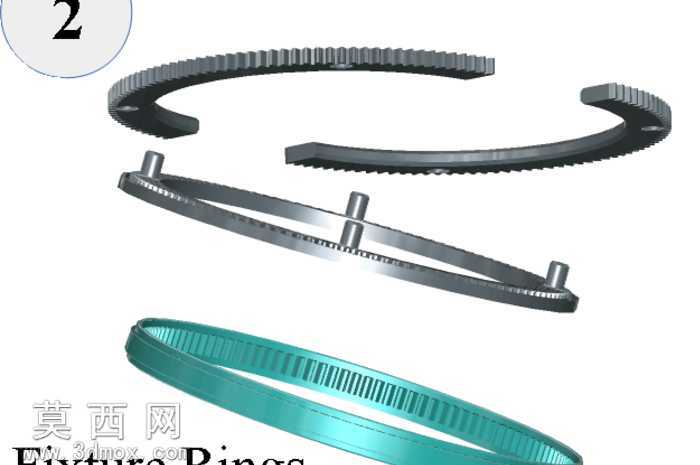

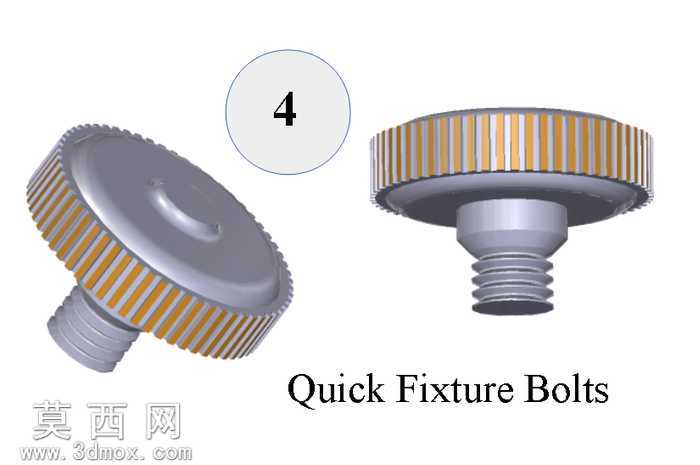

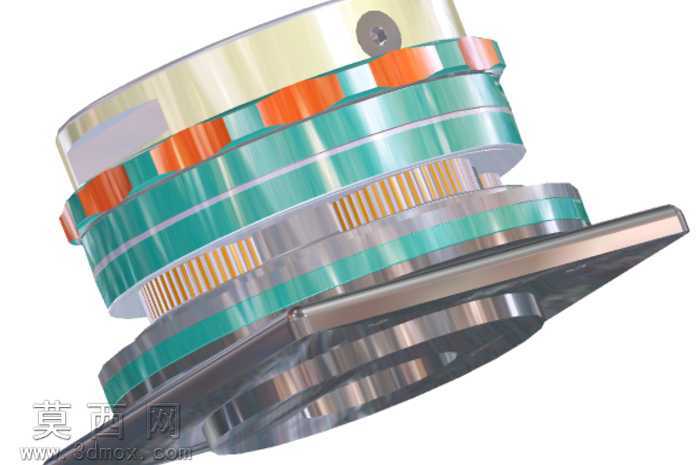

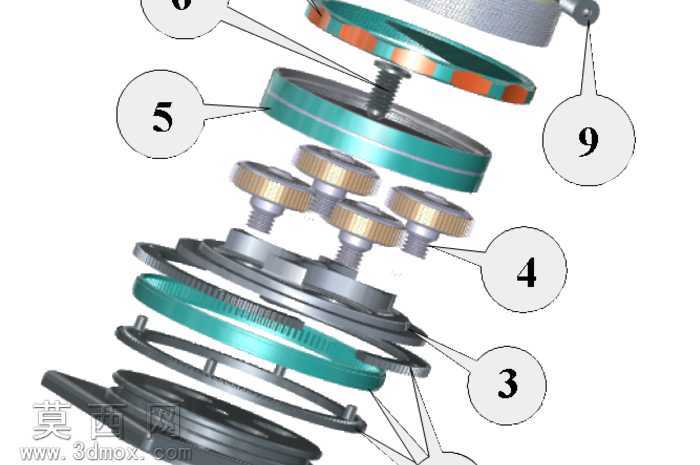

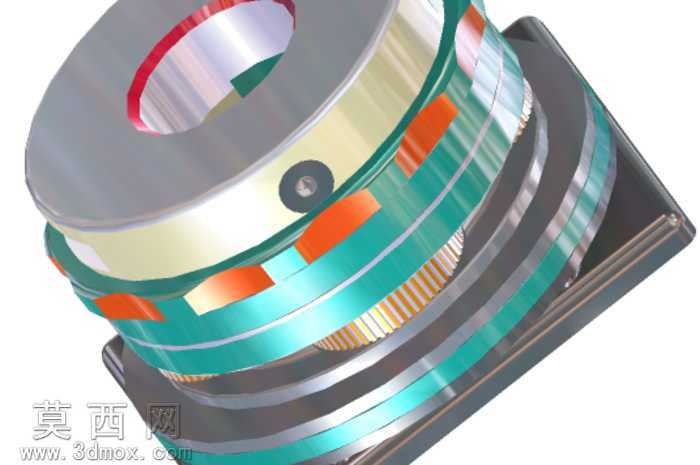

本作品为快速更改适配系统的三维建模成果，建模过程中严格遵循机械装配的公差配合逻辑，对各层级零件的同轴度、贴合面平面度均做了符合工业设计规范的参数约束，确保虚拟装配状态下无干涉、无错位，完整还原快换装置的实际装配关系。渲染阶段采用工业级写实渲染方案，针对不同零件的材质特性做了精细化的材质参数调整：顶部环形内孔零件采用金属镀铬材质，设置了低粗糙度、高反射率的材质属性，还原金属加工面的冷冽光泽；中部多层堆叠的环体结构，主体采用青绿色硬质阳极氧化铝合金材质，表面设置细微的磨砂颗粒纹理，搭配橙色的定位凸块做撞色区分，凸块采用高耐磨工程塑料材质，添加轻微的漫反射属性模拟工程塑料的哑光质感；环体间的金色隔层采用黄铜材质，调整金属度参数还原铜合金的温润金属光泽，隔层上的锁紧螺钉单独建模，还原螺钉头部的内六角结构与表面发黑处理的材质效果；底部安装底座采用铸铁材质，添加细微的铸造纹理与哑光深灰质感，还原工业安装基座的厚重稳定特性。结构设计上，该装置采用多层堆叠式快换结构，通过周向分布的橙色定位凸块实现周向定位，配合层间的齿状啮合结构传递扭矩，顶部内孔用于对接待更换的工装部件，底部方形底座设置安装定位面，可通过螺栓固定在设备工作台面，层间设置的锁紧销结构可实现快速解锁与锁止，无需额外工具即可完成上部工装的快速更换，大幅缩短工装切换的辅助时间。设计思路围绕快速适配、高适应性的核心需求展开，整体结构紧凑，径向尺寸与轴向高度经过优化，在保证连接刚性与定位精度的前提下尽可能压缩装置体积，适配多种不同规格的上部工装接口，可广泛应用于需要频繁更换工装的加工、检测工位，满足多品种小批量生产场景下的快速换型需求，建模过程中对所有活动配合面均预留了合理的配合间隙，确保实际加工装配后动作顺畅无卡滞，各零件的壁厚、加强结构均经过刚度校核，保证装置在承受额定工作载荷时无过量变形，维持稳定的定位精度。
