无人机BL系列飞控电路板结构设计

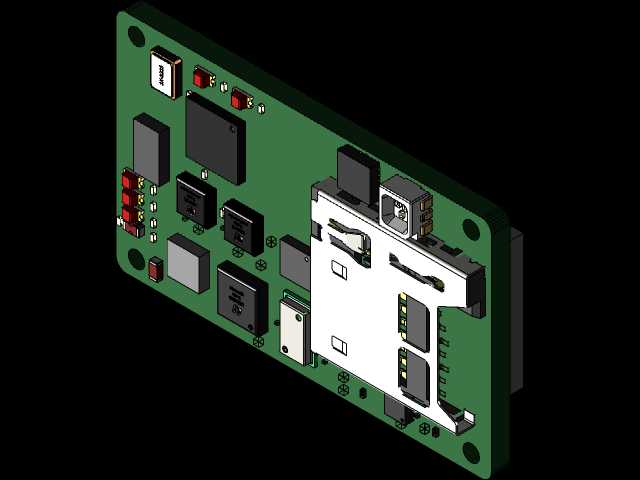

　　这款飞控硬件主要面向小型多旋翼、固定翼无人机的飞行姿态解算与执行机构控制场景，是无人机整机系统里的核心控制载体，承担着传感器数据采集、控制指令运算、舵机与电调信号输出的核心作用，直接决定飞行器的飞行稳定性与动作响应精度。从结构布局来看，整块板卡采用矩形PCB作为承载基底，板边预留对称安装孔位，可直接通过铜柱固定在无人机机身的中心舱位内，安装孔间距适配主流小型无人机的中心架安装尺寸，不会与机身的碳板、电池舱、图传模块产生空间干涉。板上元件布局做了明确的功能分区：主处理器与协处理器布置在板卡中部核心区域，周边就近布置滤波电容、稳压芯片，缩短电源供给路径，减少供电纹波对运算单元的干扰；SD记录模块独立布置在板卡侧方，

　　预留了完整的卡托插拔空间，不会被周边高耸的接插件、电容元件挡住插拔路径，方便飞行后快速导出飞行日志数据。板载的排针接口全部沿板边排布，分别对应伺服输出通道、传感器拓展接口、电源输入接口，接线时可顺着机身走线槽布线，避免线束交叉缠绕干扰信号。设计阶段特意将双处理器架构的散热路径做了预留，核心芯片背面的PCB区域做了露铜处理，可直接贴合机身金属架辅助散热，长时间大负荷运算时不会出现过热降频的问题。板上的红色拨码开关、状态指示灯布置在板卡边缘靠近机身检修口的位置，外场调试时不用拆开整机外壳就能直接拨码切换飞行模式、观察设备运行状态。元件选型上全部采用工业级耐温器件，适配无人机高空低温、大振动的使用环境，

　　板上所有贴片元件都做了点胶加固的预留位置，应对飞行过程中的高频振动不会出现元件脱焊的问题。伺服输出通道的接口做了防反插设计，每个通道的引脚定义丝印清晰标注在板边，外场接线时不容易出现接反烧损舵机的问题。电源输入端口单独布置了过流保护元件，出现接线短路时能快速切断回路，避免故障扩散损毁核心处理器。
