地面军事系统电源通信集成板卡结构设计

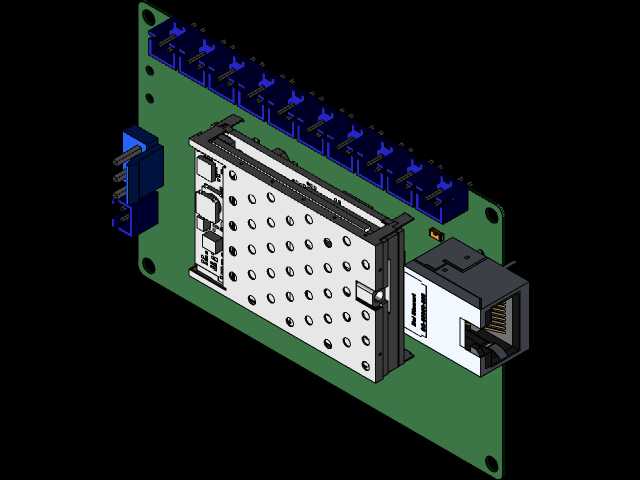

　　这款板卡是地面军事系统机箱内的核心功能组件，集成了电源供给与通信交互两大核心功能，主要部署在野战环境下的固定式或车载式地面军事设备机柜内部，承担整套系统的供电分配与多端口信号传输任务。从结构设计来看，板卡采用标准PCB基材作为承载基底，整体布局充分考虑了军事设备的抗振、散热需求，核心功能模块采用金属屏蔽罩封装，屏蔽罩表面规则排布密集散热通孔，既可以屏蔽外界电磁干扰对核心电路的影响，也能通过通孔形成空气对流通道，带走模块长时间工作产生的热量，避免高温环境下电路性能漂移。板载接口排布沿板卡单侧边缘一字排开，统一采用蓝色防误插接口座，每个接口都预留了足够的插拔操作空间，不会出现相邻接口插拔干涉的问题，接口旁预留了丝印标识位，

　　方便现场运维人员快速识别端口定义，完成线缆对接。供电模块区域单独做了分区隔离设计，与通信信号区域保持足够的安全爬电距离，避免强电回路对弱通信信号产生串扰，供电输入接口采用大电流重载接插件，可承载12V与5V双路电源的输入电流，满足整套系统多端口同时工作的供电需求。安装层面，板卡四角预留了标准安装固定孔，可通过铜柱直接固定在机箱内部的安装导轨上，安装孔位公差按照工业级严公差标准设计，可兼容同规格标准机箱的安装位，不需要额外做安装孔位的二次加工。板卡整体厚度控制在常规板卡厚度范围内，屏蔽罩最高凸起高度不超过板卡表面15mm，不会与机箱内上下层布置的其他板卡产生空间干涉，预留的布线空间可满足机箱内部线束的规整排布需求。在功能实现上，

　　板卡可对每个外接端口的电气负载进行实时检测，当端口出现过流、短路异常时，可快速切断对应端口的供电回路，避免故障扩散影响整套系统的正常运行，适配野外复杂环境下的高可靠性使用要求，结构设计上所有边角都做了圆弧过渡处理，避免组装过程中尖锐边角划伤操作人员或破坏线缆绝缘层，接插件都选用带锁止结构的型号，车辆行进过程中的振动不会导致接口松脱，保障通信与供电链路的持续稳定。
