室内小型无人机飞控集成电路板结构

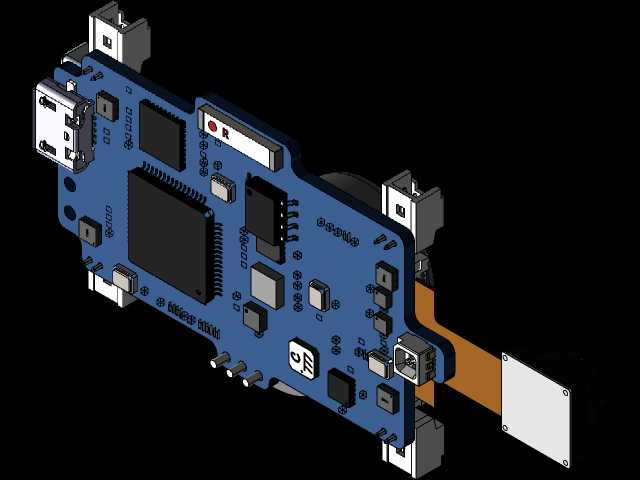

　　这款集成式电路板主要面向室内小型旋翼无人机的飞控系统应用场景，适配无卫星信号环境下的盘飞、精准操控需求，核心设计优先级围绕运行可靠性与飞行安全性展开，在有限板卡空间内完成多模块的高集成度布局，兼顾光流定位、室内定高的功能实现需求。从板卡布局来看，核心主控芯片布置在板卡中部偏左区域，周边预留了足够的覆铜散热空间，避免高负载运算时局部积温影响元件工作稳定性；射频模块集成在板卡边缘区域，通过布局优化减少板上其他元件对射频信号的遮挡与干扰，保障室内短距离遥控信号、数传信号的传输稳定性。板卡侧边布置了多组标准接插件，包含USB调试接口、舵机/电调信号输出接口、扩展功能接口，接插件的选型统一采用贴片式带锁止结构的型号，既降低焊接加工的工艺难度，

　　也能避免无人机飞行过程中的振动导致接插件松脱，保障信号连接可靠性。电池管理模块布置在板卡靠近供电输入接口的一侧，缩短供电路径的走线长度，减少大电流供电时的线损与压降，同时在电源输入回路集成了过流、反接保护电路，避免误操作导致板卡元件烧毁。板卡整体采用异形轮廓设计，边缘做了圆角处理，适配小型无人机的机身内部安装空间，安装孔位按照机身碳纤机架的固定孔距匹配设计，安装时可直接通过铜柱固定在机架层间，不需要额外设计转接固定结构，安装边界与常见的100mm轴距室内穿越机、迷你航拍无人机的机身内部空间完全适配。板卡上预留了光流传感器、气压高度计的安装焊盘，可直接焊接对应传感器元件实现光流定位、气压定高功能，不需要额外外接扩展板，

　　进一步压缩整机的装配空间与整机重量。在走线设计上，高频信号走线与电源走线做了分层布置，避免信号串扰影响飞控的姿态解算精度，所有贴片元件均采用工业级宽温型号，适配室内不同环境温度下的工作需求，板卡表面做了阻焊层覆盖，焊点做了沉金处理，提升板卡的抗氧化能力与焊接可靠性。柔性排线连接的扩展板部分可根据实际装机需求弯折调整位置，适配不同机身布局的安装需求，扩展板上预留了状态指示灯的安装位置，可直观显示飞控的供电状态、解锁状态、信号连接状态，方便装机调试时快速排查故障。
