教育用纳米四轴飞行器集成主板结构

　　这款手掌级四轴飞行器的核心集成主板，在设计之初就锚定教育场景的实操需求，完全围绕小型化、模块化的教学演示目标做结构排布，没有沿用消费级无人机的紧凑堆叠方案，反而刻意将各功能模块的安装位做了可视化分区，方便教学过程中拆解讲解各单元的功能逻辑。从实际应用场景来看，这款结构主要面向高校科创教学、青少年航模科普场景，既可以作为飞控系统集成的教学演示载体，也能让学习者直观理解微型飞行器的重量控制逻辑——毕竟对于手掌大小的四旋翼平台来说，每一克的多余重量都会直接压缩升力冗余，这也是设计过程中反复调整安装边界的核心原因。

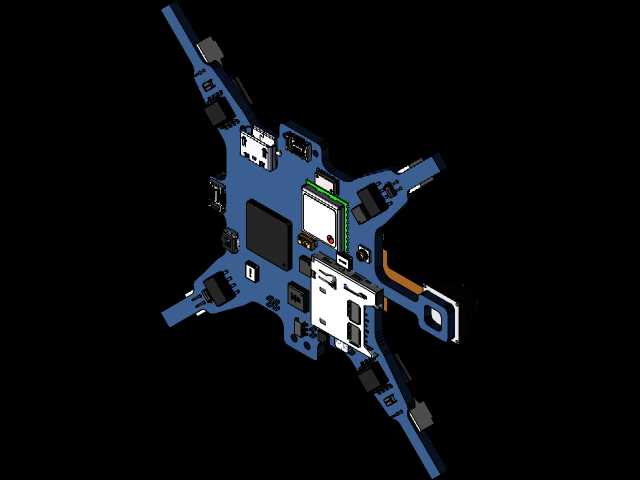

　　整个主板采用星型延展结构，四个机臂方向直接延伸出电调安装位，省去了额外的接线支架，将动力输出回路的走线长度压缩到最短，既减少了线路重量，也降低了信号干扰的概率。主板中心区域依次排布了核心处理单元、GPS模块接口、光流传感器安装位，其中光流模块特意做了下沉式安装设计，保证镜头垂直向下的视场角不会被周边电容、接插件遮挡，满足室内无GPS信号环境下的定点悬停功能需求。存储模块、通讯接口都布置在主板侧方的易操作位置，不需要拆解外围结构就能完成固件烧录、数据读取的操作，适配教学场景下频繁调试的使用需求。

　　在安装边界的考量上，整个主板的外轮廓完全匹配四轴飞行器的机架内槽，四个延伸臂的安装孔位直接对应机臂的固定座，不需要额外设计转接件就能完成装配，所有接插件的高度都控制在3毫米以内，保证上层外壳装配后不会出现干涉，电池接口特意做了防呆结构设计，避免教学实操中出现反接损坏电路的问题。不过从当前的结构重量来看，整套主板加上焊接完成的元器件总重量还是超出了微型动力系统的升力阈值，暂时无法完成起飞动作，这也是后续迭代需要优化的核心方向，比如可以通过优化板材厚度、选用轻量化接插件、整合部分冗余电路的方式进一步减重，在保留教学演示所需的模块辨识度的前提下，把整体重量控制在动力系统可承载的范围内。
