四旋翼无人机飞控下板双板结构设计

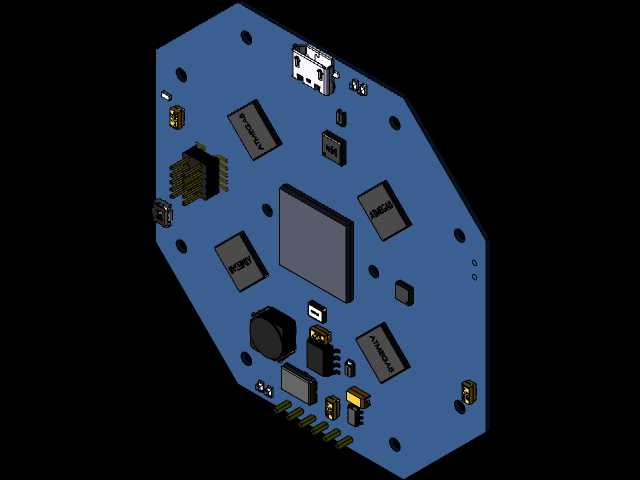

　　这款电路板是早期四旋翼飞行器飞控系统的下板组件，采用八边形切角的异形PCB外形设计，板体边缘预留多组直径统一的安装通孔，可直接通过铜柱与上层飞控主板完成堆叠固定，安装孔位沿板体周向均匀排布，能抵消飞行过程中产生的振动偏移，避免板间接插件出现松脱。板载集成四组独立ESC驱动电路，对应四旋翼的四个动力电机输出端，信号输入通过板侧的排针接口与上层主控板连接，无需额外飞线即可完成动力控制信号的传输，板上排布的MOSFET元件在早期选型阶段未做足电流冗余设计，大油门工况下容易出现驱动能力不足的问题，这也是该版本设计后续被迭代替换的核心原因。

　　从实际应用场景来看，这类双板堆叠的飞控结构曾在小型消费级航模无人机的早期研发阶段被尝试采用，设计初衷是通过分层布局将主控运算单元与功率驱动单元分离，减少大电流走线对主控传感器信号的电磁干扰，但实际装机测试中发现，PCB板材本身的抗弯折强度有限，直接作为四旋翼机架的结构承力件时，飞行中的持续振动会导致板体产生微形变，长期使用容易出现焊盘脱落、元件虚焊的故障，无法满足机架结构件的强度要求。板上除了ESC驱动相关的功率元件外，还集成了USB接口、存储芯片、电源管理元件与状态指示器件，所有元件均采用贴片封装布局，贴装时严格按照信号流向分区排布，功率回路与信号回路做了初步的分隔处理，板边预留的排母接口可直接连接电调信号线与电源输入线，无需额外转接。

　　从安装边界来看，八边形的板体轮廓完全适配小型四旋翼的中心机架安装空间，切角设计可避开机架的机臂安装位，不会与机臂固定结构产生干涉，板体厚度采用常规航模PCB的1.6mm规格，元件最高凸起高度不超过8mm，堆叠后上下板之间预留10mm的支撑间距即可满足元件的安装空间需求，不会出现元件顶触的问题。虽然该设计属于早期迭代的旧版本，存在结构强度不足、驱动冗余不够的缺陷，但其中分层布局减少电磁干扰、安装孔位周向均布抵消振动的设计思路，仍能给后续的航模飞控板设计提供实际参考，尤其是在做小型化飞控的堆叠结构设计时，可提前规避PCB直接作为承力结构的设计误区，在板体与机架之间增加减震缓冲结构，同时给功率驱动元件预留足够的电流冗余量，提升整机飞行的可靠性。
