农用种子风选筛分分级设备结构设计

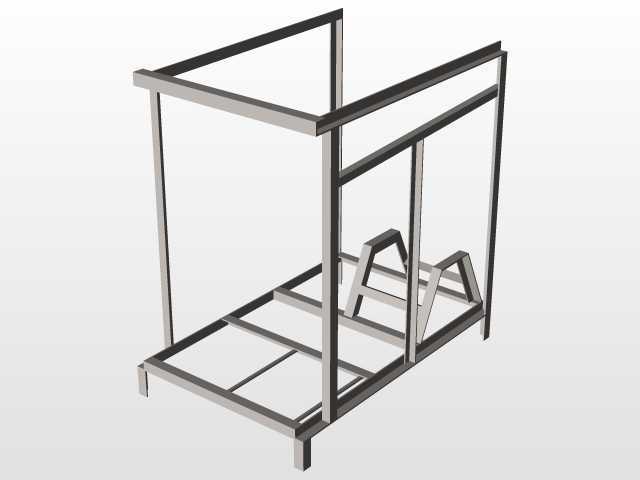

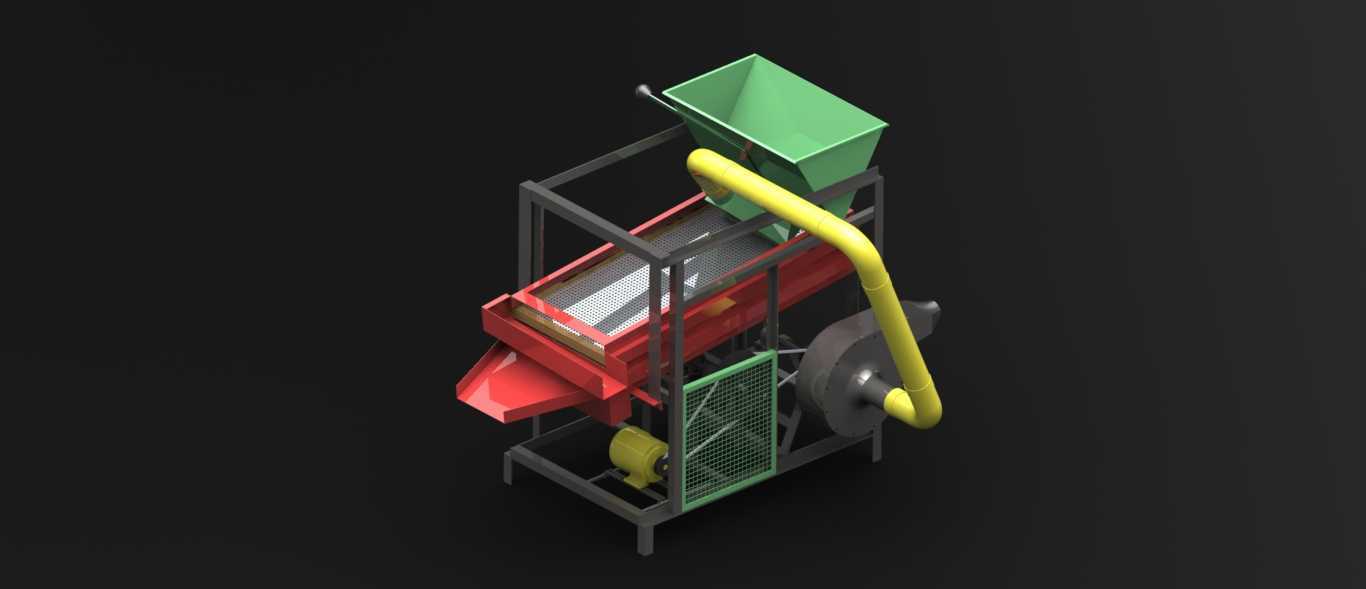

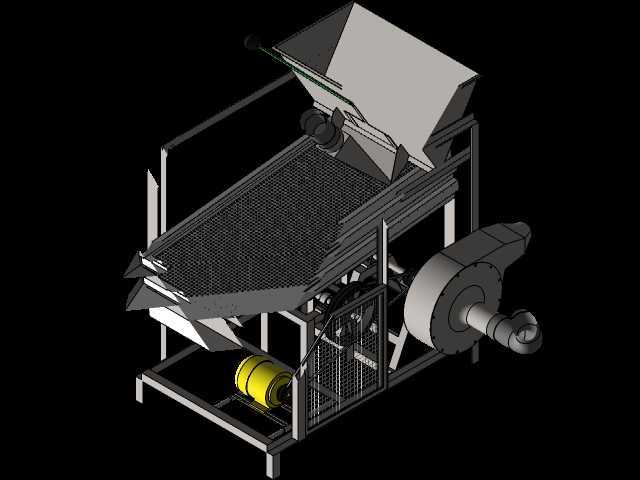

　　在种业加工、粮油原料预处理的生产环节里，种子入仓前的清选分级是决定后续播种出苗率、成品粮品相的关键工序，这套分级设备正是针对散粒种子的粒径差异、轻质异物混杂问题开发的专用分选结构，适配小麦、水稻、油菜籽、蔬菜籽等多种颗粒状农料的初清选作业场景，可直接对接小型粮食加工点、种业合作社的生产线前端，也可作为单机设备完成农户自留种的清选处理。设备整体采用框架式方管焊接机架作为承载主体，机架底部预留四个可调支脚的安装位，整机安装边界控制在长1.2米、宽0.7米、高1.6米范围内，无需额外浇筑设备基础，放置在硬化平整地面即可完成调平固定，适配乡村作坊、小型加工点的有限作业空间，设备进料端与出料端的高度差控制在0.9米，

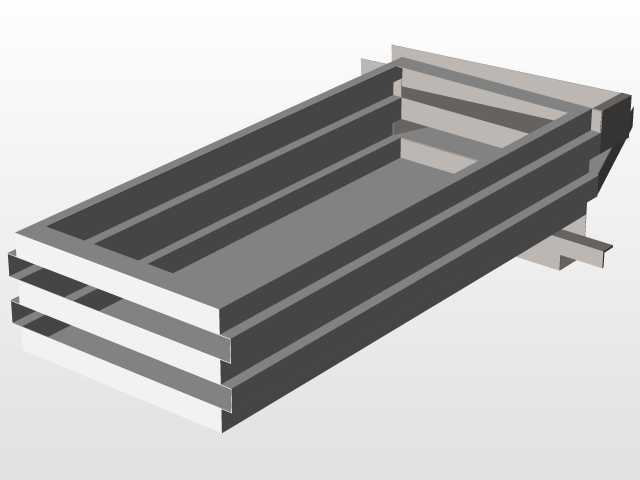

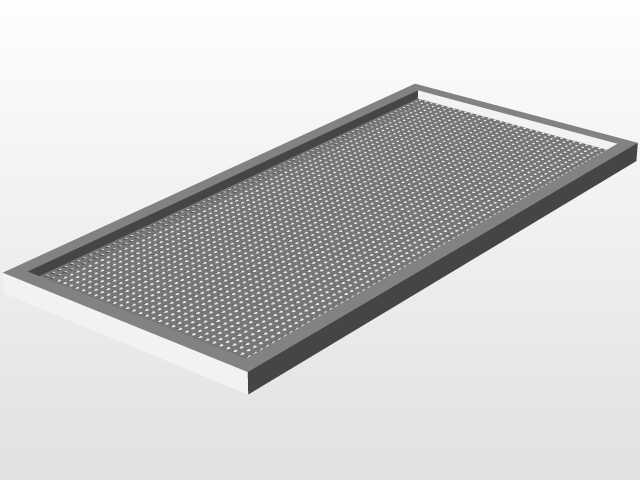

　　可直接匹配常规高度的集料袋、周转箱接料，无需额外搭建接料平台。设备顶部设置倾斜式进料斗，料斗采用1.5mm厚冷轧钢板折弯成型，斗壁倾斜角度设置为55度，保证散粒种子依靠自重可顺畅滑落至筛分腔，不会在料斗内壁发生积料、架桥堵塞，料斗出口设置插板式流量调节挡板，可根据不同种子的粒径、流动性调整进料速度，避免进料量过大导致筛面物料层过厚影响分级精度。筛分核心采用双层往复振动筛结构，筛网通过侧边张紧机构固定在筛框上，可根据待分选种子的粒径范围快速更换不同目数的筛网，实现大粒径杂质、合格种子、小粒径瘪粒的三级筛分，筛体的摇动机构采用偏心轮连杆传动，振动频率控制在每分钟300次左右，筛面设置3度的安装倾角，

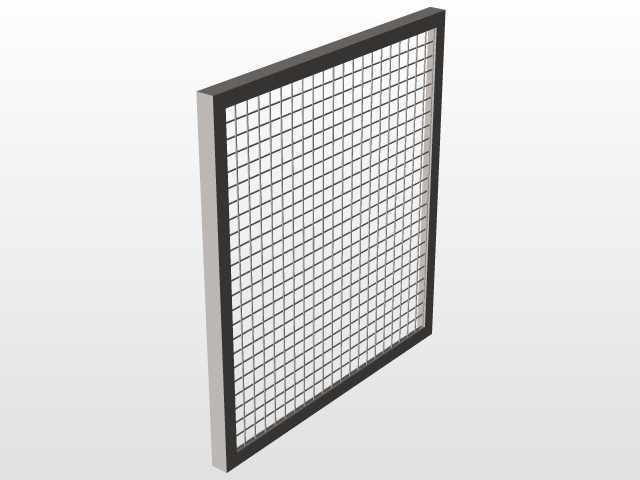

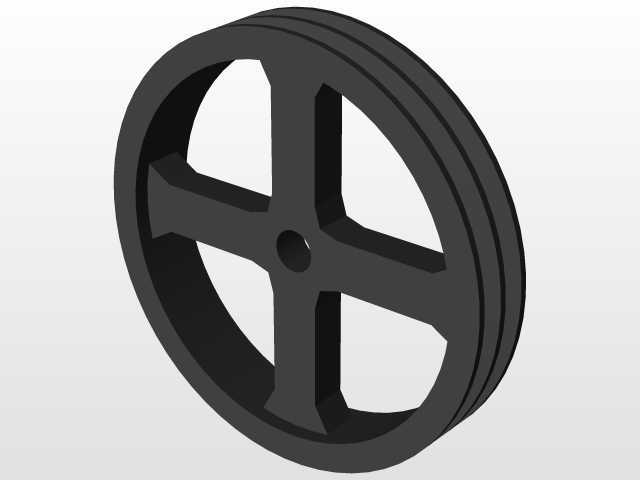

　　保证物料在筛面上保持匀速向前滑移的运动状态，既不会因振动幅度过大导致物料跳离筛面，也不会因振幅过小出现物料堆积堵孔的问题。风选系统布置在筛体的侧下方，配套的离心鼓风机出风口正对筛面出料端的下落料流，通过调节风道挡板的开度可调整风选风速，利用不同物料的悬浮速度差异，将种子中混杂的瘪壳、草屑、灰尘等轻质异物吹入沉降腔，饱满种子则依靠自重落入合格料出料口，实现异物与合格种子的风选分离，风道末端设置可拆卸的集尘袋，避免清选过程中粉尘外溢影响作业环境。设备的传动部分全部布置在机架内侧的防护区域，旋转部件加装钢板防护网罩，避免作业过程中衣物、工具卷入传动结构，电机安装座设置长条形调节孔，可快速调整三角带的张紧度，

　　日常维护时仅需定期检查筛网张紧度、传动部件润滑情况即可，无需复杂的专业维保操作。从结构设计逻辑来看，这套设备没有采用复杂的电控系统，全部依靠机械结构完成振动、风选的动作配合，制造成本与维护门槛都适配基层农业生产的实际使用条件，所有与物料接触的部件都采用光滑的钢板折弯结构，无卫生死角，更换作物品种时仅需清空筛面残留、更换对应目数筛网即可完成切换，可覆盖多种常见农作物种子的清选分级需求，筛体的振动参数经过匹配调校，对流动性较好的颗粒状物料分选精度可达90%以上，能有效去除种子中的异杂物，同时完成不同粒径种子的分级，为后续的精量播种、成品分装提供合格原料。
