农用拖拉机人字深花牵引轮胎结构

　　做农机行走系统设计快十二年，前后经手的拖拉机行走部件方案不下四十套，最清楚牵引轮胎的选型和建模对整机通过性、作业效率的影响有多大。很多刚入行的结构工程师做轮胎建模时，总习惯直接调用通用轮胎模型改尺寸，忽略了农用作业场景和公路行驶场景的核心差异，最后做出来的方案要么下地抓地力不足打滑陷车，要么花纹设计不合理容易夹泥缠草，要么安装边界和轮辋匹配度差，装车后出现漏气、偏磨甚至轮胎脱落的问题，反而给后续的整机调试添了不少麻烦。

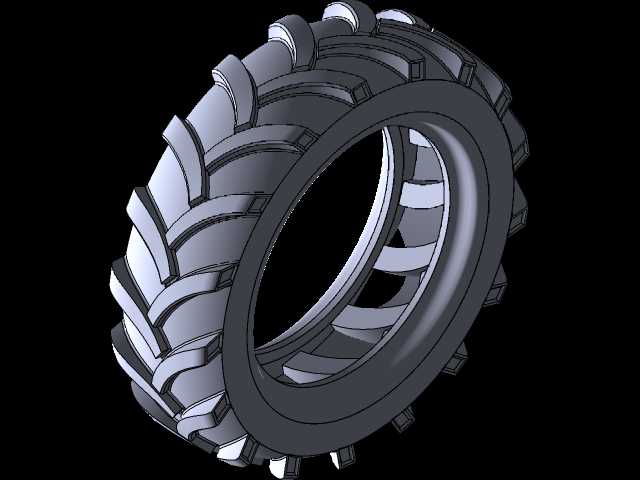

　　这次做的这款牵引轮胎三维结构，核心是针对中马力段农用拖拉机的旱地作业场景设计，适配耕整、播种、转运等多类农事作业需求。先从实际应用场景说，国内多数旱作区的耕地表层土壤疏松，下层有压实犁底层，加上作业时经常需要带载爬坡、过田埂、走泥泞机耕道，普通公路轮胎的浅花纹根本没法提供足够的抓地力，很容易出现驱动轮空转，不仅浪费发动机功率，严重时还会把表层土壤刨出深坑，进一步加剧陷车风险。这款轮胎采用的是人字加深花纹设计，花纹块的倾斜角度经过反复校核，不是随便画个斜向凸起就行——角度太小，花纹切入土壤的支撑力不足，牵引效率上不去；角度太大，行驶时的滚动阻力会陡增，公路转场时油耗高、花纹磨损快，还会产生明显的行驶震动。最终确定的花纹倾角，能保证轮胎接地时，花纹块顺着旋转方向逐步切入土壤，既可以借助花纹侧面的剪切力提供足够牵引力，又能在轮胎滚动时顺着花纹沟槽把夹带的泥土、秸秆碎茬自动排出，不会出现泥块塞满花纹沟槽导致抓地力失效的问题。

　　从结构设计思路上，这款轮胎的断面轮廓采用了宽基设计，相比同规格的窄基轮胎，接地面积能提升17%左右，相同充气压力下对土壤的比压更低，作业时不容易压坏作物根系，也能减少在松软耕地的下陷深度。胎体的帘线层排布在建模时做了分层示意，实际生产中对应的是高强度尼龙帘线交叉排布结构，能承受拖拉机带载作业时的交变载荷，过田埂、压石块时不容易出现胎体鼓包、刺穿的问题。胎圈部分的结构做了加强设计，和轮辋配合的贴合面做了微锥度处理，安装时能顺着锥度自动卡紧到位，充气后胎圈和轮辋的止口完全贴合，不会出现高速转动时轮胎和轮辋相对滑动、漏气的问题。

　　再说到安装边界和尺寸匹配，建模时严格对应常用的中马力拖拉机轮辋规格，胎圈的卡槽直径、宽度都和标准轮辋的止口尺寸完全匹配，不需要额外修改轮辋结构就能直接装配。轮胎的最大外直径、断面宽度都留足了和拖拉机挡泥板、转向拉杆、最终传动壳体的安全间隙，哪怕轮胎在满载荷、低气压状态下产生最大变形量，也不会和周边部件发生运动干涉。花纹块的高度是针对旱地作业设定的，比水田轮胎的花纹高度略低，但比公路运输用轮胎的花纹高40%左右，兼顾了旱作的抓地力需求和公路转场的耐磨性能，花纹块的根部做了大圆角过渡，避免长期受交变载荷出现根部开裂、花纹块脱落的问题。胎面的胶料厚度在建模时也做了区分，花纹块顶部的胶层更厚，提升耐磨性能，胎侧的胶层保持适中厚度，兼顾韧性和散热性能，长时间作业时不会因为胎体反复屈挠产生过热老化。

　　很多工程师做轮胎建模时容易忽略接地印痕的校核，这款轮胎在轮廓设计时就通过参数调整，保证额定载荷、标准气压下的接地印痕接近矩形，接地压力分布均匀，不会出现胎肩或胎冠中心位置压力过大导致的偏磨问题，能有效提升轮胎的实际使用寿命。另外，花纹块的排布做了错峰设计，相邻的花纹块在圆周方向上错开一定角度，行驶时不会因为花纹同时接地产生周期性的冲击震动，能降低驾驶室的颠簸感，提升长时间作业的驾驶舒适性。对于做农机整机设计的工程师来说，这个模型的参数完全可以直接复用到底盘行走系统的装配中，不需要再反复调整轮胎和周边部件的间隙，也不用重新校核牵引性能相关的匹配参数，能节省不少前期方案设计的时间。
