10t/h卧式蒸汽锅炉三维结构设计

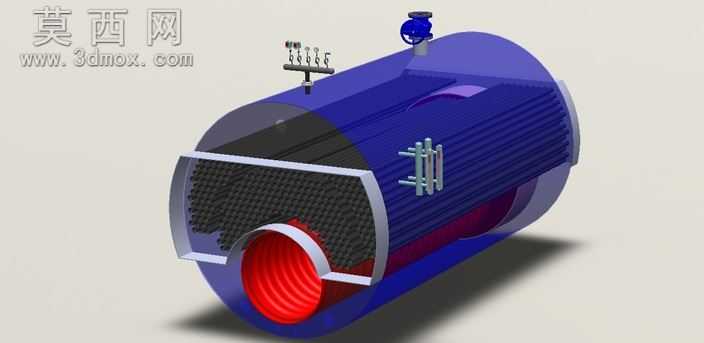

本作品为额定蒸发量10t/h的卧式蒸汽锅炉三维结构模型，采用剖切展示的方式直观呈现锅炉内部核心构造，建模过程严格遵循工业锅炉设计规范，对各功能部件进行了1:1比例的参数化还原。建模阶段以锅炉实际运行的热力流程为设计逻辑，首先搭建卧式锅筒的主体壳体结构，对筒身外侧的散热肋片做了等距阵列排布，还原锅炉运行时的强化散热结构特征；顶部设置了安全阀、压力表组等安全附件，按照实际安装位置完成定位装配，清晰展示锅炉的压力监测与安全泄放结构布局。模型通过半剖处理完整呈现内部烟管管束结构，对密集排列的换热烟管做了规整的阵列建模，还原烟火与炉水的换热腔体结构；前端的炉口部位做了红色耐热层的材质区分，模拟炉膛出口的耐高温衬里结构，筒身侧面的人孔、检查门部件也做了细节建模，还原锅炉日常检修的结构设计。材质渲染阶段针对不同部件做了区分处理：锅筒主体采用深蓝色工业防锈漆质感，内部换热管束采用深灰色金属换热管材质，前端炉口耐热层采用醒目的红色耐高温涂层材质，顶部阀门、仪表组采用对应工业配件的金属与工程塑料材质，整体渲染效果清晰区分各功能区域，让内部结构一目了然。设计过程中充分考虑锅炉的装配合理性，各部件的连接位置、安装间隙都参照实际工业锅炉的装配标准设置，既保证模型的视觉展示效果，也还原真实锅炉的结构逻辑，可用于锅炉结构教学、热力设备方案展示、工业锅炉相关的设计参考场景，帮助观者快速理解卧式火管蒸汽锅炉的内部构造与工作原理，清晰展现锅筒、换热管束、安全附件、炉口等核心部件的位置关系与功能布局。
