涡轮叶片断裂显式动力学仿真分析模型

　　在航空航天动力系统、地面燃气轮机以及高端涡轮增压器的研发环节，涡轮叶片作为核心做功部件，其在高转速工况下的结构完整性直接决定整套动力装置的运行可靠性与服役寿命。实际工程场景中，涡轮转子长期处于高温、高离心载荷的复合作用环境，叶片从叶根到叶尖的应力梯度分布极不均匀，一旦局部应力超过材料屈服极限，就会萌生裂纹并快速扩展，最终引发叶片断裂失效，严重时甚至会打穿机匣造成整台设备报废，因此在设计阶段开展叶片断裂过程的仿真验证，是结构研发流程中必不可少的环节。

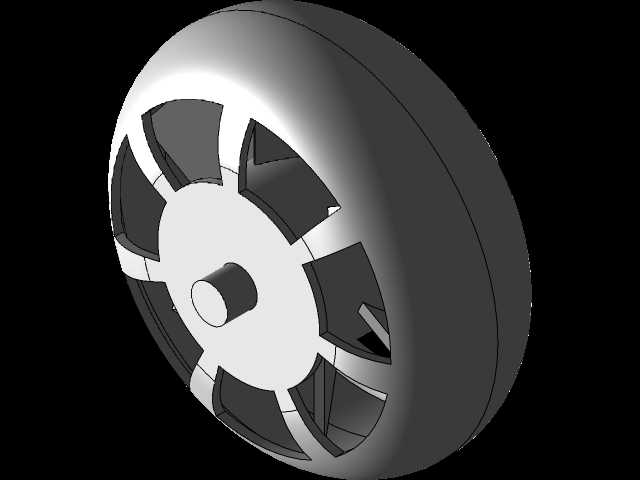

　　这套仿真模型针对涡轮转子的实际服役工况搭建，还原了轮盘与叶片一体化的转子结构，建模过程中严格遵循实际产品的安装边界条件：轮盘中心位置设置与主轴配合的安装定位面，约束全部平动与转动自由度，完全模拟转子与输出轴过盈配合后的实际装夹状态，避免仿真过程中出现非物理的刚体位移。模型采用4340钢作为叶片与轮盘的基体材料，材料参数设置完全匹配工程实际取值，屈服强度设定为600MPa，同时匹配对应密度、弹性模量、泊松比等基础力学参数，保证材料本构关系能够准确反映高载荷下的塑性变形与失效行为。

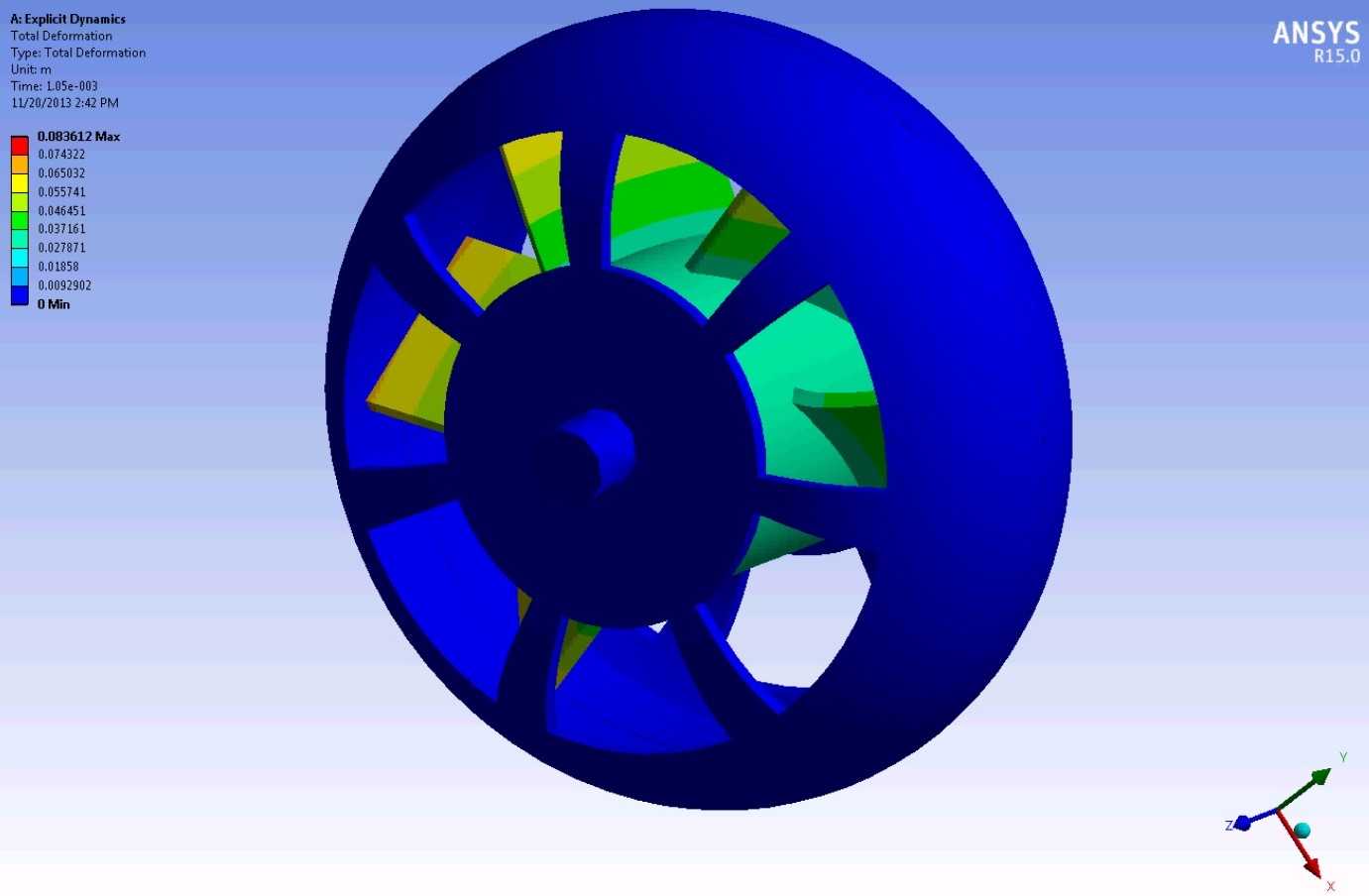

　　仿真工况设置为8000rad/s的恒定旋转角速度，完全覆盖该类涡轮转子的额定工作转速区间，通过显式动力学求解器计算离心载荷作用下转子从初始加载到局部应力超限、再到裂纹萌生扩展最终发生叶片断裂的完整过程。从仿真结果的应力云图可以直观看到，应力集中区域首先出现在叶片与轮盘连接的叶根过渡位置，这与实际工程中涡轮叶片的断裂失效位置完全吻合——叶根位置不仅要承受叶片自身旋转产生的全部离心拉力，还要承受气流脉动带来的交变载荷，过渡圆角处的应力集中系数如果控制不当，很容易最先达到材料屈服极限。

　　模型搭建过程中，对叶片的型面做了精准还原：叶片采用空间扭曲翼型设计，从进气边到排气边的型线平滑过渡，既保证气流做功时的能量转换效率，也尽可能优化叶身的应力分布；相邻叶片之间的流道间隙按照实际装配公差设置，避免仿真中出现叶片间的干涉问题。轮盘部分的辐板厚度、中心安装孔的直径、轮缘与叶片连接的榫头结构，都参考同类型涡轮产品的实际尺寸设计，安装边界的约束位置完全对应实际主轴的配合面长度，不会出现约束过度或者约束不足导致的仿真结果失真。

　　对于结构设计从业者而言，这类显式动力学仿真模型能够有效替代部分破坏性物理试验，在设计初期快速验证不同结构方案的抗断裂能力：比如调整叶根过渡圆角的大小、改变叶片截面的厚度分布、优化轮盘辐板的刚度匹配，都可以通过修改模型参数快速计算，得到不同方案下的失效转速与断裂位置，大幅缩短研发周期、降低试验成本。在实际选型与设计迭代中，工程师可以基于这类仿真结果，针对性优化叶片的局部结构，比如在应力集中区域做圆角抛光处理、调整材料热处理工艺提升局部强度，或者在轮盘与叶片的连接位置增加阻尼结构降低交变载荷的影响，从设计源头避免叶片断裂失效的发生。

　　需要注意的是，这类高转速转子的仿真分析，必须严格匹配实际的安装边界条件，如果错误地将约束位置设置在轮盘辐板而非中心安装面，得到的应力分布结果会与实际情况存在极大偏差，完全失去工程指导意义。同时材料失效参数的设置也要与实际使用的材料批次性能匹配，不同热处理状态下的4340钢屈服强度与断裂韧性存在明显差异，仿真前需要通过材料力学性能试验获取准确参数，才能保证仿真结果能够真实反映产品的实际失效过程。
