立式自由跌落箱体显式动力学仿真分析模型

　　在物流运输、包装可靠性验证、工业储运设备研发场景中，立式箱体类构件的跌落抗损性能是结构设计阶段必须校核的核心指标，这类构件常作为物料承载单元、设备防护外壳或包装转运载体，在实际装卸、转运、意外坠落工况下会承受瞬时强冲击载荷，若前期未做针对性的力学性能验证，极易出现焊缝开裂、板材屈曲变形、内部承载构件失效等问题，直接影响后续使用安全性与使用寿命。

　　本次构建的立式落箱分析模型，采用显式动力学求解逻辑搭建，整体结构分为下部承载底座与上部立式箱体两个核心部分，底座采用长宽比2:1的平板式焊接结构设计，底部预留了标准的地脚安装孔位，可直接适配现有生产线的输送辊道、跌落测试台架的安装接口，安装边界按照实际测试工况做了全约束处理，模拟台架刚性支撑的真实受力状态，避免仿真过程中出现非真实的刚体位移影响计算精度。上部立式箱体采用薄壁加筋结构设计，侧壁设置了等间距布置的竖向加强筋，筋板高度与箱体高度比值控制在0.85，既可以控制整体结构重量，又能有效提升侧壁的抗屈曲能力，箱体与底座之间采用满焊连接的模拟方式，焊缝区域按照等强度原则做了网格局部加密，重点捕捉冲击过程中焊缝位置的应力集中情况。

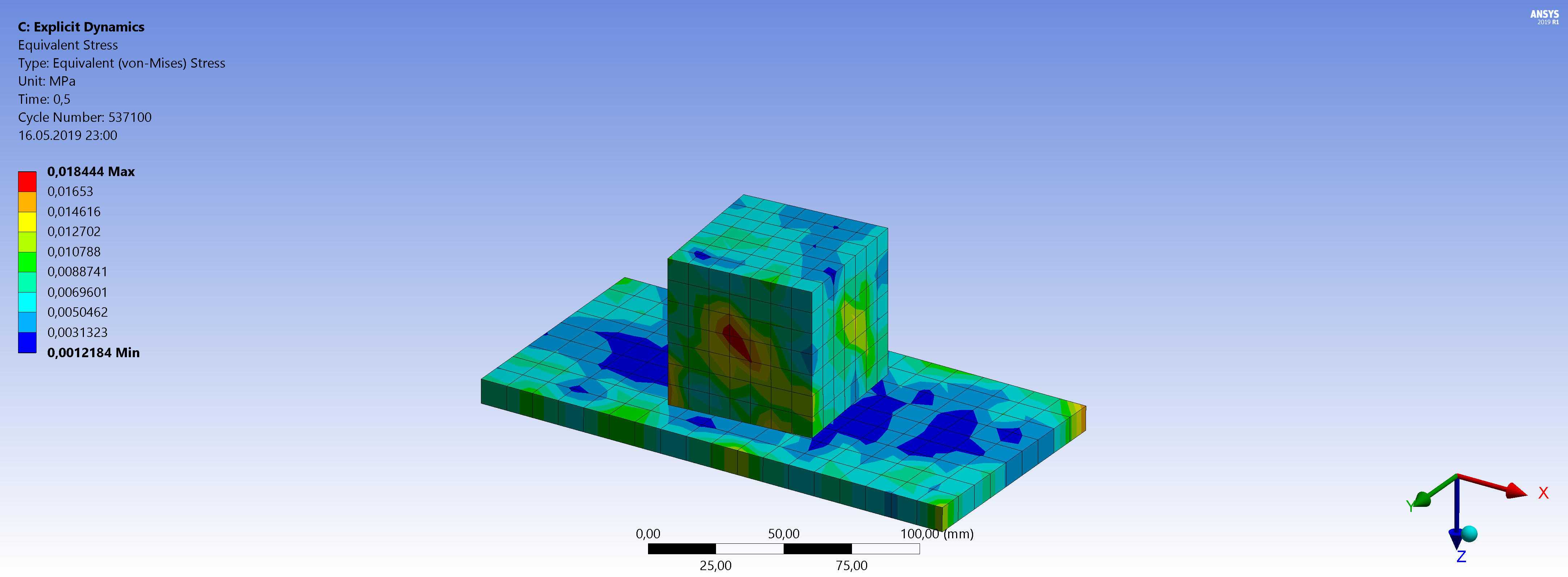

　　从设计思路层面，模型搭建阶段优先还原了实际跌落工况的载荷传递路径，将箱体与底座的接触设置为面-面自动接触，摩擦系数按照钢材干接触的实际工程取值设定，避免出现接触穿透导致的计算失真。网格划分采用结构化六面体单元为主，在应力梯度较大的棱边、焊缝、加强筋端部位置做了网格过渡细化，单元尺寸从整体的10mm逐步过渡到重点区域的2mm，平衡计算效率与结果精度。模型中完整还原了1.5米自由跌落的初始边界条件，给整体结构施加竖直向下的重力加速度，初始速度按照自由落体公式计算赋值，求解时间设置覆盖从接触地面到结构回弹稳定的完整冲击过程，可输出整个时间历程内的等效应力分布、塑性应变区域、结构变形量等核心结果。

　　从实际用途来看，该模型可直接用于包装箱体、储运设备外壳、小型立式设备机架的跌落性能预研，在产品开模或样机试制前，通过仿真计算提前识别结构薄弱区域，针对性调整板材厚度、加强筋布置位置、焊接工艺参数，减少后续物理试验的迭代次数，降低研发成本。模型的外形尺寸完全按照行业常用的中型立式储运箱体参数设定，底座长度1200mm、宽度600mm，上部箱体截面尺寸为400mm*400mm、高度800mm，整体安装边界与现有主流跌落测试设备的装夹尺寸完全匹配，仿真结果可直接对标物理试验数据，无需额外做尺寸缩放修正。

　　在功能特性上，模型可灵活调整跌落角度、跌落高度、板材材质参数，适配不同行业的测试标准要求，比如物流行业的运输包装跌落测试要求、电工电子行业的设备外壳抗冲击要求、军工行业的储运箱抗坠落要求，都可以通过修改对应参数快速完成仿真工况搭建。模型中还预留了内部载荷的添加接口，可根据实际使用场景在箱体内部添加不同重量的承载物料模型，模拟带载状态下的跌落冲击响应，更贴近真实使用工况。从结构细节设计来看，箱体的棱边位置做了R5的圆角过渡处理，避免尖锐棱边在仿真中出现应力奇异导致的结果偏差，底座的四个角位置设置了吊装孔位，与实际产品的吊装转运需求匹配，安装孔的位置度公差按照通用机械安装要求设定，可直接导出二维工程图指导生产加工。
