150kg承载动态行走滚轮结构设计

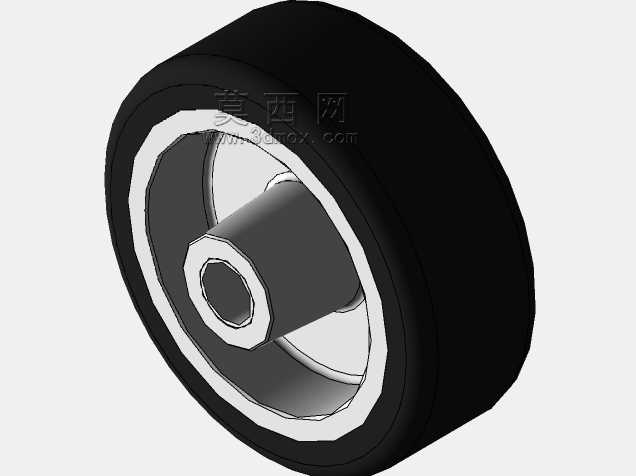

　　该滚轮结构主要面向中轻载移动设备的行走支撑场景，常见于车间周转料架、小型移动工作台、轻型AGV辅助支撑轮、商用设备移动底座等需要频繁移位的工业场景，单轮额定承载能力为150kg，适配低速、平整硬质地面的行走工况，可承受常规移动过程中的径向载荷，同时能应对小幅度的路面不平整带来的冲击载荷。从结构设计来看，该滚轮采用三层复合式结构，最外层为黑色橡胶材质轮面，设计时特意选用中等硬度的橡胶配方，既保证行走过程中与地面的足够摩擦力，避免设备移位时出现打滑，又能通过橡胶层的微量形变吸收地面微小凸起带来的振动，降低移动过程中的噪音，同时不会因为橡胶过软导致长期承载后出现永久形变，影响轮面的圆度。中间层为金属材质轮辋，采用冲压成型的钢制结构，

　　轮辋与外层橡胶通过硫化工艺紧密结合，避免长期滚动过程中橡胶层与金属轮辋出现脱层、相对滑动的问题，轮辋的翻边结构刚好卡住橡胶层的两侧端面，进一步限制橡胶层的轴向窜动。中心部分为一体式轮毂结构，轮毂中心设计有贯通的安装轴孔，轴孔与轮辋之间通过辐板结构连接，辐板采用等强度设计，在保证整体结构刚度的前提下尽可能减少材料用量，降低滚轮自身的转动惯量，让设备推行时更加省力。轮毂的轴孔设计为直孔结构，适配标准直径的光轴安装，安装时可根据使用需求选择搭配滑动轴承或者滚动轴承，若用于低速、低频次移动的场景，可直接采用轴与孔间隙配合，搭配润滑脂降低转动阻力；若用于高频次、长距离行走的场景，可在轴孔内压入深沟球轴承，进一步降低转动摩擦系数，

　　提升滚轮的使用寿命。在安装边界方面，该滚轮的轴向总宽度经过优化，不会占用过多的设备底部安装空间，轮辋的外径尺寸适配150kg承载下的滚动阻力要求，过大的轮径会增加整体安装高度，抬升设备的重心影响稳定性，过小的轮径则会导致滚动阻力增大，遇到地面微小缝隙或者杂物时容易出现卡滞，该轮径尺寸刚好平衡了安装高度与通过性的需求。设计过程中特意对轮毂的轴孔同轴度做了公差约束，保证滚轮安装后转动时不会出现偏摆，避免设备移动时走偏、轮面偏磨的问题。轮面的橡胶层厚度经过反复校核，既保证足够的缓冲吸震能力，又不会因为橡胶层过厚导致承载时形变量过大，出现轮面塌缩、转动阻力陡增的问题。在实际选型应用时，需要注意该滚轮为无刹车结构的纯行走轮，

　　若设备需要停驻固定，需要额外搭配刹车装置或者选用带刹车功能的同规格轮组；同时该滚轮的设计工况为室内平整水泥地面、环氧地坪或者瓷砖地面，不适合在碎石路面、坑洼不平的户外场地长期使用，否则会加速橡胶轮面的磨损，甚至导致金属轮辋受冲击变形。从结构建模的角度来看，该模型完整还原了滚轮各部件的配合关系，轮辋与橡胶层的贴合面、轮毂与辐板的过渡圆角、轴孔的倒角细节都做了准确还原，可直接用于设备整体装配的干涉检查，也可作为同类型承载滚轮设计的参考原型，设计人员可根据实际的承载需求、安装尺寸调整轮径、轴孔直径、轮面宽度等参数，快速衍生出适配不同场景的滚轮结构。
