曲柄滑块类交叉连杆往复传动机构

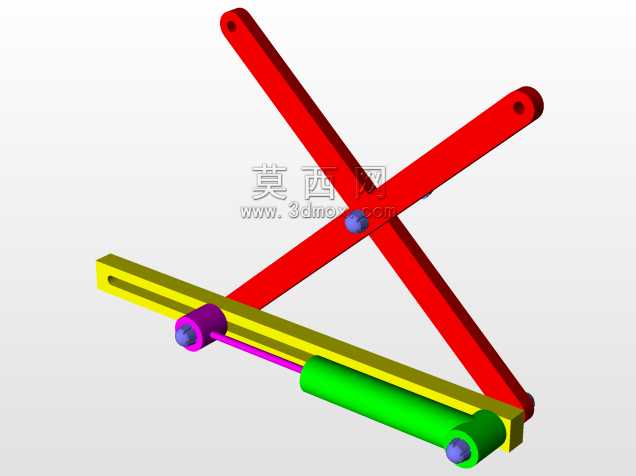

　　该机构属于典型的平面连杆传动结构，核心通过交叉铰接的长杆件配合带滑槽的滑移基座，将回转运动转化为指定行程内的直线往复输出，在轻工送料、小型冲压工位、纺织机械的导纱往复单元中有着广泛的适配场景。从结构布局来看，两根等长的红色交叉杆件通过中部的铰接销轴形成剪叉式转动副，其中一根杆件的下端铰接在滑移基座的端部固定铰点，另一根杆件的下端通过紫色铰接滑块嵌入黄绿色长基座的直线滑槽内，可沿滑槽方向做直线滑移；滑块侧延伸出的紫色连杆与绿色圆柱输出端连接，当驱动端带动交叉杆件绕中部铰点做定角度摆动时，滑槽内的铰接滑块会沿槽道做往复直线运动，进而带动绿色圆柱输出件完成设定行程的直线往复动作。设计过程中首先需要确认输出端的额定行程，

　　通过调整交叉杆件的有效铰接长度、滑槽的开设长度即可匹配不同的行程需求，中部铰接点的位置选取直接决定了机构的传动角变化范围，实际建模时需要将传动角控制在许用值以上，避免出现传动死点或运动卡滞的问题。所有铰接位置均采用销轴加轴套的配合形式，预留合理的转动间隙，避免杆件摆动过程中出现干涉；滑槽的截面尺寸与下端滑块的外形尺寸采用间隙配合，表面粗糙度需要满足滑动摩擦的工况要求，降低往复运动过程中的磨损速率。安装边界方面，黄绿色长基座作为整个机构的承载基础，其底部需要预留对应的安装孔位，可直接固定在设备的安装台面上，基座的直线度公差需要严格控制，避免滑槽方向偏斜导致滑块运动卡阻；绿色圆柱输出端的轴线与滑槽方向保持平行，

　　输出端可根据实际工况加装执行端头，适配推料、压合、移位等不同的作业需求。机构整体没有复杂的异形曲面，所有杆件均采用等截面型材加工即可，加工难度低，后期维护仅需要定期对铰接销轴、滑槽接触面加注润滑脂，就能保证长期运行的稳定性。运动仿真过程中需要验证杆件在极限摆动位置的干涉情况，确认交叉杆件在最大摆角时不会与基座、输出件发生碰撞，同时校核铰接销轴的剪切强度，匹配对应工况下的负载需求，当需要调整输出力的大小时，可通过改变驱动端的力臂长度、调整铰接点位置来实现传动比的调整，不需要对整体结构做大规模改动，具备较强的工况适配能力。
