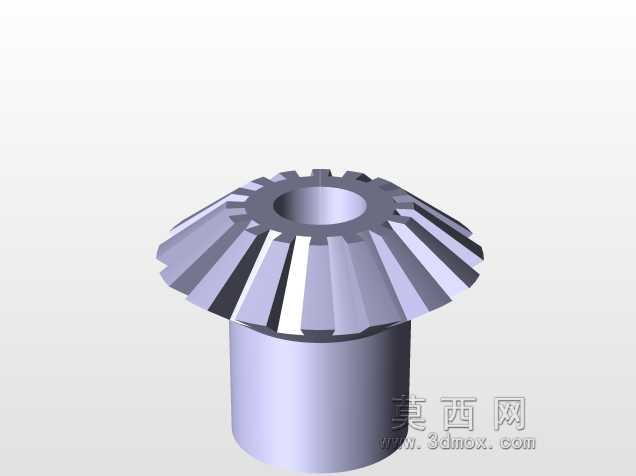

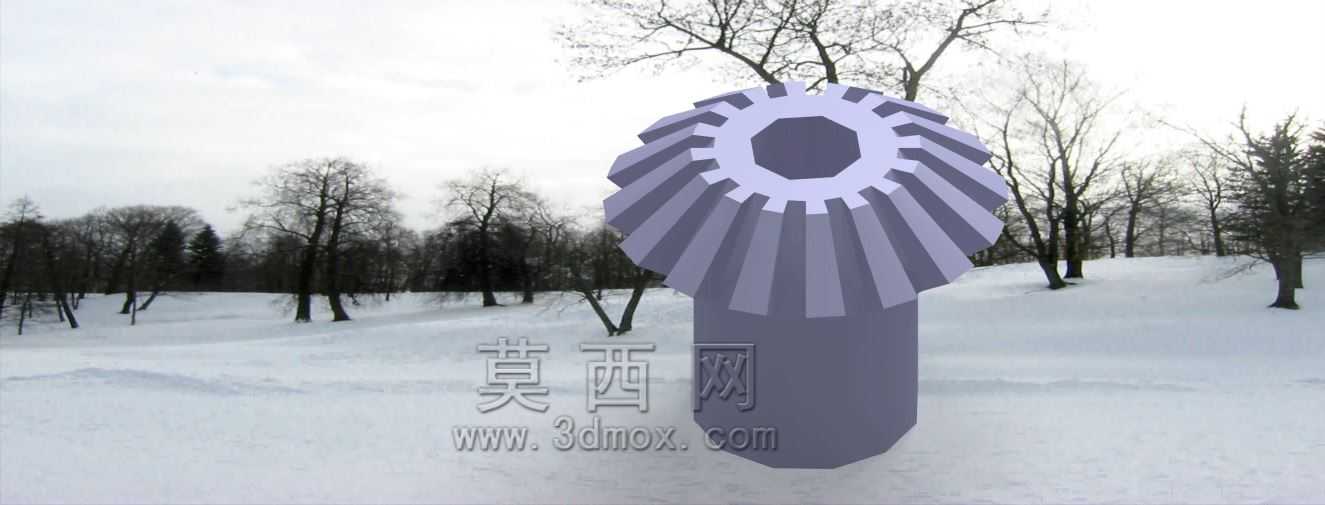

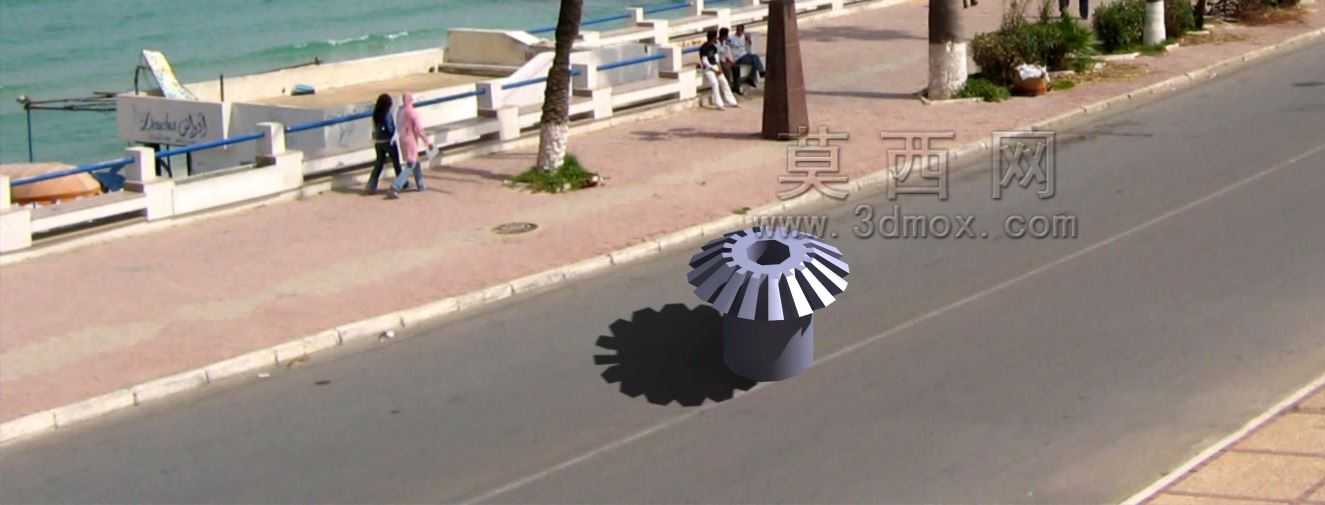

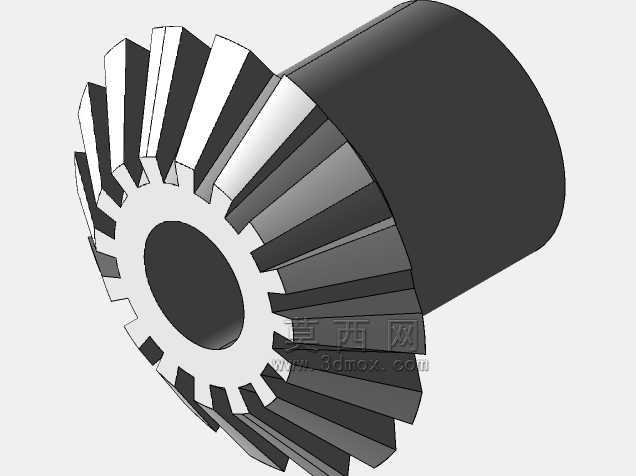

这类斜接锥齿轮多用于相交轴间的动力传递场景,常见于差速机构、进给传动箱、小型动力换向装置中,可实现两轴线呈一定夹角时的扭矩平稳传输,相比直齿锥齿轮,啮合重合度更高,传动过程中冲击与噪音更小,适合中低速、载荷存在小幅波动的传动工况。从结构设计来看,该齿轮采用伞形锥齿布局,齿顶沿锥面均匀分布,齿向带有斜度设计,啮合时轮齿是逐步进入接触再逐步脱离,不会出现直齿锥齿轮整齿突然啮合撞击的问题,能有效降低传动过程中的振动,延长轮齿的疲劳寿命。齿轮中心设置有带键槽的安装孔,可与配套传动轴通过平键实现周向固定,传递额定扭矩,安装孔的公差配合需根据传动轴的精度等级选择,常规轻载传动场景可选用H7/k6过渡配合,
重载有冲击的场景可选用H7/p6过盈配合,保证连接可靠性,避免运转过程中出现键连接松动、孔轴打滑的问题。齿部的参数设计需要匹配配对齿轮的模数、压力角、齿顶高系数、顶隙系数,同时要保证两轴的交角与设计值一致,安装时需严格控制锥顶重合度,若锥顶偏移量过大,会导致轮齿接触区偏移,出现偏载、齿面局部磨损加剧的问题,严重时甚至会出现轮齿折断的故障。齿面的加工精度可根据使用场景选择,普通传动场景可选用8级精度,采用铣齿加工即可满足要求,若用于转速较高、传动平稳性要求高的场合,可选用7级精度,在铣齿后增加剃齿或磨齿工序,提升齿面光洁度与齿形精度,降低传动噪音。齿轮的轴向定位可通过轴肩与锁紧螺母配合实现,安装时需调整齿轮的轴向位置,
保证配对齿轮的齿侧间隙在合理范围内,侧隙过小会导致运转卡滞、齿面润滑不良,侧隙过大则会导致传动回程误差增大,换向时出现冲击。这类齿轮在实际使用中,多采用浸油润滑或脂润滑,线速度低于2m/s的开式传动可采用脂润滑,定期补充润滑脂即可,闭式箱体中的齿轮可采用浸油润滑,齿轮浸入油池的深度控制在1-2个齿高即可,避免搅油损失过大。设计过程中需要对齿根弯曲强度与齿面接触强度进行校核,根据传递的额定扭矩、转速、工况系数计算轮齿的受力情况,保证齿根弯曲应力小于材料的许用弯曲应力,齿面接触应力小于材料的许用接触应力,常用的齿轮材料可选45钢调质处理,齿面硬度可达220-250HBW,若载荷较大可选用20CrMnTi渗碳淬火处理,
齿面硬度可达58-62HRC,承载能力可提升40%以上。齿轮的外形轮廓为锥形结构,最大外圆尺寸与齿长、锥角直接相关,设计时需要预留足够的安装空间,避免齿轮运转时与周边的箱体壁、其他传动零件发生干涉,安装边界需要考虑齿轮的轴向窜动量、热膨胀量,预留0.5-1mm的安全间隙。在装配调试时,可通过涂色法检查轮齿的接触斑点,正常情况下接触斑点应位于齿面中部,接触长度不小于齿长的60%,接触高度不小于齿高的50%,若接触区偏向齿顶或齿根,可通过调整齿轮的轴向安装位置进行修正,若接触区偏向齿的大端或小端,则需要调整两轴的安装夹角,保证啮合状态符合设计要求。这类斜接齿轮在小型机床进给机构、农业机械传动箱、园林工具动力头、汽车辅助传动机构中都有广泛应用,可灵活实现动力的换向传递,结构紧凑,传动效率可达96%以上,相比蜗轮蜗杆传动,传动效率更高,不存在自锁问题,可双向传递动力。
